福州大学：《化工原理》课程教学资源（实验指导）化工原理实验项目

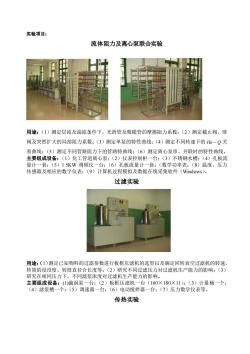

实验项目： 流体阻力及离心泵联合实验 用途：(1)测定层流及湍流条件下，光滑管及粗糙管的摩擦阻力系数：(2)测定截止阀、球 阀及突然扩大的局部阻力系数：(3)测定单泵的特性曲线：(4)测定不同转速下的H~Q关 系曲线：(5)测定不同管路阻力下的管路特曲线：(6)测定离心泵串、并联时的特性曲线。 主要组成设备：()化工管道离心泵：(2)仪表控制柜一台：(3)不锈钢水植：(4孔板流 量计一套：(5)1.5KW调频仪一台：(6)孔板流量计一套：（数学功率表：(8）温度、压力 传感器及相应的数字仪表；(9)计算机过程模拟及数据在线采集软件(Windows)。 过滤实验 用途：(1)测定已知物料的过滤参数进行板框压滤机的选型以及确定回转真空过滤机的转速 转筒的浸没度、转筒直径合长度等：(2)研究不同过滤压力对过滤机生产能力的影响：(3) 研究在相同压力下，不同滤浆浓度对过滤机生产能力的影响。 主要组成设备：(1)漩涡泵一台：(2)板框压滤机一台(160×180×11)：(3)计量桶一个： (4)滤浆槽一个：(5)调速器一台：(6)电动搅拌器一台：(7)压力数学仪表等。 传热实验

实验项目： 流体阻力及离心泵联合实验 用途：（1）测定层流及湍流条件下，光滑管及粗糙管的摩擦阻力系数；（2）测定截止阀、球 阀及突然扩大的局部阻力系数；（3）测定单泵的特性曲线；（4）测定不同转速下的 He Q~ 关 系曲线；（5）测定不同管路阻力下的管路特曲线；（6）测定离心泵串、并联时的特性曲线。 主要组成设备：（1）化工管道离心泵；（2）仪表控制柜一台；（3）不锈钢水槽；（4）孔板流 量计一套；（5）1.5KW 调频仪一台；（6）孔板流量计一套；（数学功率表；（8）温度、压力 传感器及相应的数字仪表；（9）计算机过程模拟及数据在线采集软件（Windows）。 过滤实验 用途：（1）测定已知物料的过滤参数进行板框压滤机的选型以及确定回转真空过滤机的转速， 转筒的浸没度、转筒直径合长度等；（2）研究不同过滤压力对过滤机生产能力的影响；（3） 研究在相同压力下，不同滤浆浓度对过滤机生产能力的影响。 主要组成设备：(1)漩涡泵一台；（2）板框压滤机一台（160×180×11）；（3）计量桶一个； （4）滤浆槽一个；（5）调速器一台；（6）电动搅拌器一台；（7）压力数学仪表等。 传热实验

用途：(1)测定普通管（不锈钢管）套管换热器合强化管（内管扦入螺旋管线圈）套管换热 器的传热膜系数a:(2)用作图法或最小二乘法关联出Nu=ARe中常数A、m的值，并对 普通管、强化管的试验结果进行比较。 主要组成设备：(1)普通套管换热器和强化套管换热器各一台：(2)蒸汽发生器一台：(3) 漩涡气泵一台：(4)孔板流量计一套：(5)温度、流量传感器机相应的数字仪表：(6)计算 机过程模拟及数据在线采集软件(Windows)。 吸收实验 用途：(1)测定传质系数：(2)塔内气液接触及液泛现象演示：(3)测定干、湿填料Y-G 关系曲线。 主要组成设备：(1)塔体为普通碳钢材料，塔身为100硬质玻璃：(2)叶氏风机1台：(3 空气、氨气稳压罐：(4)供水系统：(5)分析系统：(6)温度、压差系统：(7)转子流量计 三套、湿式流量计一台。 精馏实验

用途：（1）测定普通管（不锈钢管）套管换热器合强化管（内管扦入螺旋管线圈）套管换热 器的传热膜系数  ；（2）用作图法或最小二乘法关联出 m Nu A = Re 中常数 A、m 的值，并对 普通管、强化管的试验结果进行比较。 主要组成设备：（1）普通套管换热器和强化套管换热器各一台；（2）蒸汽发生器一台；（3） 漩涡气泵一台；（4）孔板流量计一套；（5）温度、流量传感器机相应的数字仪表；（6）计算 机过程模拟及数据在线采集软件（Windows）。 吸收实验 用途：（1）测定传质系数；（2）塔内气液接触及液泛现象演示；（3）测定干、湿填料 ~ ' p G z  关系曲线。 主要组成设备：（1）塔体为普通碳钢材料，塔身为 100 硬质玻璃；（2）叶氏风机 1 台；（3） 空气、氨气稳压罐；（4）供水系统；（5）分析系统；（6）温度、压差系统；（7）转子流量计 三套、湿式流量计一台。 精馏实验

回质问 原积质瓶用日 月开形品8用 用途：(1)测定全回流条件下的全塔效率及单板效率；(2)测定部分回流条件下的全塔效率； (3)测定全塔的浓度或温度分布；(4)观察塔板上气液状态；(5)测定再沸器内沸腾给热 系数：(6)测定塔的操作弹性。 主要组成设备：(1)不锈钢板精馏塔一套，包括：冷凝器、冷却器及加热器：(2)仪表控制 柜一台：(3)转子流量计一套；(4)原料罐及泵各一套；(5)温度、压力传感器及相应的数 字仪表；(6)计算机过程模拟及在线采集软件(Windows.)。 干燥实验 用途：(1)测定~△p流化曲线；(2)测定干燥速率曲线；(3)测定干燥系统的压降分布情 况：(4)测定加热器的对流传热膜系数。 主要组成设备：(1)低噪音风机一台；(2)仪表控制柜一台；(3)流化床一台（不锈钢，床 身100硬质玻璃)：(4)烘干箱一台：(5)电子天平一台：(6)温度、压力传感器及相应的 数字仪表；(7)自控加热器一台；(8)计算机过程模拟及在线采集软件(Windows)

用途：（1）测定全回流条件下的全塔效率及单板效率；（2）测定部分回流条件下的全塔效率； （3）测定全塔的浓度或温度分布；（4）观察塔板上气液状态；（5）测定再沸器内沸腾给热 系数；（6）测定塔的操作弹性。 主要组成设备：（1）不锈钢板精馏塔一套，包括：冷凝器、冷却器及加热器；（2）仪表控制 柜一台；（3）转子流量计一套；（4）原料罐及泵各一套；（5）温度、压力传感器及相应的数 字仪表；（6）计算机过程模拟及在线采集软件（Windows）。 干燥实验 用途：（1）测定 u p ~  流化曲线；（2）测定干燥速率曲线；（3）测定干燥系统的压降分布情 况；（4）测定加热器的对流传热膜系数。 主要组成设备：（1）低噪音风机一台；（2）仪表控制柜一台；（3）流化床一台（不锈钢，床 身 100 硬质玻璃）；（4）烘干箱一台；（5）电子天平一台；（6）温度、压力传感器及相应的 数字仪表；（7）自控加热器一台；（8）计算机过程模拟及在线采集软件（Windows）
