《化工设备基础》课程教学课件(打印版)第一章 容器设计的基本知识

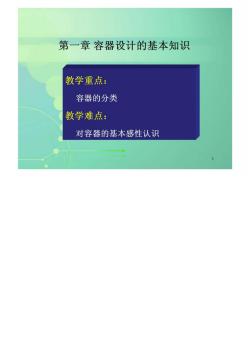

第一章容器设计的基本知识 教学重点: 容器的分类 教学难点: 对容器的基本感性认识

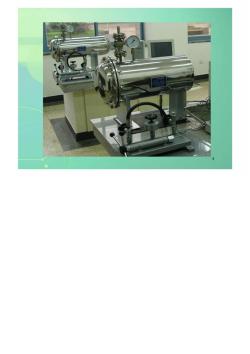

第一节容器的分类与结构 一、容器的结构 液位 封头 筒休 图2-1卧式容器的结构简图

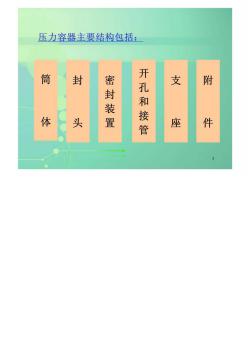

压力容器主要结构包括: 简 封 支 附 体 密封装置 头 开孔和接管 座 件

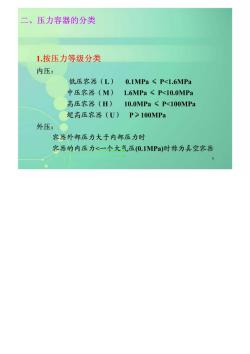

二、压力容器的分类 1.按压力等级分类 内压: 低压容器(L)0.1MPa≤P<1.6MPa 中压容器(M) 1.6MPa≤P<10.0MPa 高压容器(H) 10.0MPa≤P<100MPa 超高压容器(U)P≥100MPa 外压:● 容器外部压力大于内部压力时 容器的内压力<一个大气压(0.1MPa)时称为真空容器

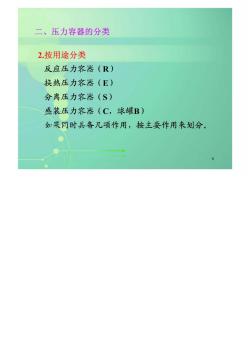

二、压力容器的分类 2.按用途分类 反应压力容器(R) 换热压力容器(E) 分离压力容器(S) 盛装压力容器(C,球罐B) 如果同时具备几项作用,按主要作用来划分。 ●

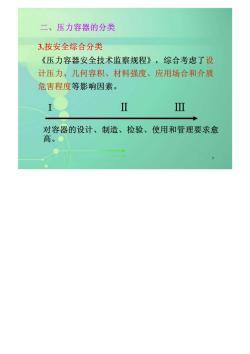

二、压力容器的分类 3按安全综合分类 《压力容器安全技术监察规程》,综合考虑了设 计压力、几何容积、材料强度、应用场合和介质 危害程度等影响因素。 I Ⅱ Ⅲ 对容器的设计、制造、检验、使用和管理要求愈 高。● 7

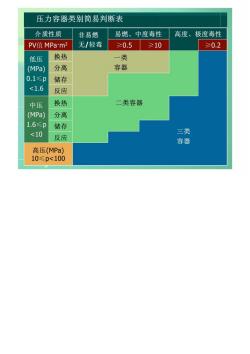

压力容器类别简易判断表 介质性质 非易燃 易燃、中度毒性 高度、极度毒性 PV值MPa'm3 无/轻毒≥0.5≥10 ≥0.2 低压 换热 一类 (MPa) 分离 容器 0.1≤p 储存 <1.6 反应 中压 换热 二类容器 (MPa) 分离 1.6≤p 储存 <10 三类 反应 容器 高压(MPa) 10≤p<100

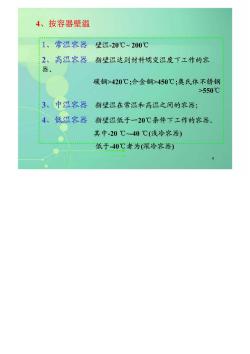

4、按容器壁温 1、常温容器 壁温-20℃~200℃ 2、高温容器 指壁温达到材料嫮变温度下工作的容 器。 碳钢>420℃;合金钢>450℃;奥氏体不锈钢 >550℃ 3、中温容器 指壁温在常温和高温之间的容器; 4、低温容器指壁温低于一20℃条件下工作的容器。 其中-20℃一40℃(浅冷容器) ● 低于-40℃者为(深冷容器)

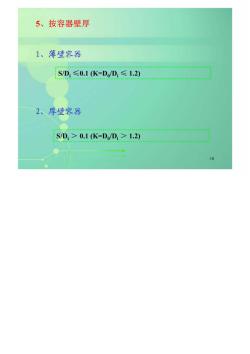

5、按容器壁厚 1、薄壁容器 S/D1≤0.1(K=D/D,≤1.2) 2、厚壁容器 S/D1>0.1K=D/D,>1.2) 10
