天津开放大学：《电气传动与调速系统》课程教学资源（教案讲义）无换向器电动机变压变频调速系统

第八章 无换向器电动机变压变频调速系统 教学辅导 一、重难点解析 本章主要学习同步电动机变频调速系统的概述，无换向器电动机的工作原理：无换向器 电动机的换流：无换向器电动机的基本特性及实例。 1、熟练掌握：无换向器电动机的工作原理 2、掌握：常用的换流方法。 3、了解：无换向器电动机的基本特性及实例。 二、典型例题 一、选择题： 1、当他励直流电动机的转速大于理想空载转速时，它是处于( ) A、电动状态B、反向电动状态C、回馈制动状态D倒拉反转电动状态 2、三相异步电动机的额定功率是指() A、从电源吸收的电功率、B、轴上输出的机械功率C、电磁功率 3、转速负反馈单闭环调速系统中，系统对下列哪个量具有调节能力？( ) A、电网电压、B、负载转矩、C、励磁电流、D电枢电阻、 二、判断题： 1、三相异步电动机降压调速时，同步转速”1会随着电压的降低而降低。() 2、三相异步电动机功率小于7.5KW可直接启动，功率大于7.5KW不可直接启动。() 3、采用转速负反馈闭环调速系统，主要是为了解决开环系统机械特性太软的问题。() 三、填空题 1、三相异步电动机分为2 ǖ3 2、三相异步电动机的机械特性是三相异步电动机在() 05) 16 固定的条件下，三相异步电动机的们 与08 之间的关系。 四、名词解释： 1、三相异步电动机的额定电流

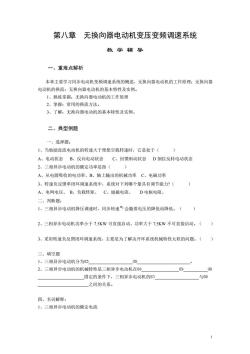

1 第八章 无换向器电动机变压变频调速系统 教 学 辅 导 一、重难点解析 本章主要学习同步电动机变频调速系统的概述，无换向器电动机的工作原理；无换向器 电动机的换流；无换向器电动机的基本特性及实例。 1、熟练掌握：无换向器电动机的工作原理 2、掌握：常用的换流方法。 3、了解：无换向器电动机的基本特性及实例。 二、典型例题 一、选择题： 1、当他励直流电动机的转速大于理想空载转速时，它是处于（ ） A、电动状态 B、反向电动状态 C、回馈制动状态 D 倒拉反转电动状态 2、三相异步电动机的额定功率是指（ ） A、从电源吸收的电功率、B、轴上输出的机械功率 C、电磁功率 3、转速负反馈单闭环调速系统中，系统对下列哪个量具有调节能力?（ ） A、电网电压、 B、负载转矩、 C、励磁电流、 D 电枢电阻、 二、判断题： 1、三相异步电动机降压调速时，同步转速 n1 会随着电压的降低而降低。（ ） 2、三相异步电动机功率小于 7.5KW 可直接启动，功率大于 7.5KW 不可直接启动。（ ） 3、采用转速负反馈闭环调速系统，主要是为了解决开环系统机械特性太软的问题。（ ） 三、填空题 1、三相异步电动机分为⑿____________________⒀________________________。 2、三相异步电动机的机械特性是三相异步电动机在⒁_________________⒂___________⒃ _____________________固定的条件下，三相异步电动机的⒄____________________与⒅ _______________________之间的关系。 四、名词解释： 1、三相异步电动机的额定电流

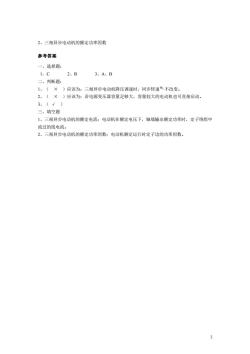

2、三相异步电动机的额定功率因数 参考答案 一、选择题： 1、C 2、B 3、A、B 二、判断题： 1、(×)应该为：三相异步电动机降压调速时，同步转速不改变。 2、(×)应该为：若电源变压器容量足够大，容量较大的电动机也可直接启动。 3、(√) 三、填空题 1、三相异步电动机的额定电流：电动机在额定电压下，轴端输出额定功率时，定子绕组中 流过的线电流。 2、三相异步电动机的额定功率因数：电动机额定运行时定子边的功率因数。 2

2 2、三相异步电动机的额定功率因数 参考答案 一、选择题： 1、C 2、B 3、A、B 二、判断题： 1、（ × ）应该为：三相异步电动机降压调速时，同步转速 n1 不改变。 2、（ × ）应该为：若电源变压器容量足够大，容量较大的电动机也可直接启动。 3、（ √ ） 三、填空题 1、三相异步电动机的额定电流：电动机在额定电压下，轴端输出额定功率时，定子绕组中 流过的线电流。 2、三相异步电动机的额定功率因数：电动机额定运行时定子边的功率因数
