习题 (一)填空题 1.字移位指令的最大移位位数为 16 2.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用是 原则处理。 四舍五入 3. 和 两条指令间的所有指令构成一个循环体。 FOR NEXT 4.子程序调用与子程序指令的操作数SBRn中，n是 其取值范围是 子程序的标号0~63 (二)判断题 1.字节比较指令比较两个字节大小，若比较式为真，该触点断开。（×) 2.双字节移位指令的最大移位位数为8位。(×) 3.移位寄存器指令每当EN端由0变1时，寄存器按要求移位一次。（√） 4.双字循环移位指令的最大移位位数为8位。(×) 5.整数的加减指令的功能是将两个8位的整数相加减，得到一个8位的整数结果。 (X) 6.子程序可以嵌套，嵌套深度最多为8层。（√） (三)编程题 请画出梯形图程序，实现以下功能：初始化程序时，在VW10中存放着数据100，模拟 量输入AIW0中采集现场数据，当AIW0数值小于或等于VW10时，Q0.0输出：当AIW0大于 VW10时，Q0.1输出。 答案：

习题 （一）填空题 1．字移位指令的最大移位位数为____________。 16 2．把一个实数转换为一个双字整数值的 ROUND 指令，它的小数部分采用是____________ 原则处理。 四舍五入 3．____________和____________两条指令间的所有指令构成一个循环体。 FOR NEXT 4．子程序调用与子程序指令的操作数 SBR_n 中，n 是____________，其取值范围是 ____________。 子程序的标号 0～63 （二）判断题 1．字节比较指令比较两个字节大小，若比较式为真，该触点断开。（ × ） 2．双字节移位指令的最大移位位数为 8 位。（ × ） 3．移位寄存器指令每当 EN 端由 0 变 1 时，寄存器按要求移位一次。（ √ ） 4．双字循环移位指令的最大移位位数为 8 位。（ × ） 5．整数的加减指令的功能是将两个 8 位的整数相加减，得到一个 8 位的整数结果。 （ × ） 6．子程序可以嵌套，嵌套深度最多为 8 层。（ √ ） （三）编程题 请画出梯形图程序，实现以下功能：初始化程序时，在 VW10 中存放着数据 100，模拟 量输入 AIW0 中采集现场数据，当 AIW0 数值小于或等于 VW10 时，Q0.0 输出；当 AIW0 大于 VW10 时，Q0.1 输出。 答案：

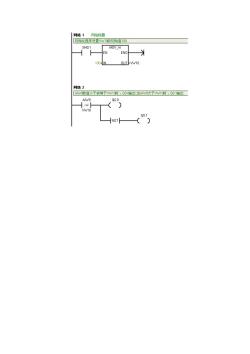

同络1网绍标题 初始化程序设置W1的初始值100 SM0.1 MOV_W EN ENO 丬 100lN OUTW10 网络2 AwW数值小于或等于W1时，Q0.C输出当AwW0大于W1时，Q01输出 AlWO Q0.0 () w10 Q0.1
