国家开放大学：《机电控制与可编程控制器技术》教学资源（自测与答案）任务三

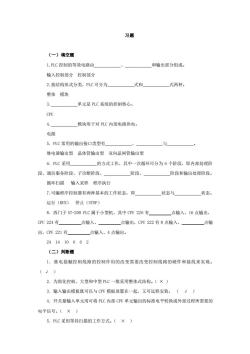

习题 (一)填空题 1.PLC控制的等效电路由 和输出部分组成。 输入控制部分控制部分 2.按结构形式分类，PLC可分为 式和 式两种。 整体模块 3. 单元是PLC系统的控制核心。 CPU 4. 模块用于对PLC内部电路供电。 电源 5.PLC常用的输出接口类型有 继电器输出型晶体管输出型 双向晶闸管输出型 6.PLC采用 的方式工作，其中一次循环可分为6个阶段，即内部处理阶 段、通信服务阶段、子诊断阶段 阶段、 阶段和输出处理阶段。 循环扫描 输入采样程序执行 7.可编程序控制器有两种基本的工作状态，即 状态与 状态。 运行(RUN)停止(STOP) 8.西门子S7-200PLC属于小型机，其中CPU226有 点输入、16点输出， CPU224有 点输入、 点输出，CPU222有8点输入、 点输 出，CPU221有 点输入、4点输出。 241410662 (二)判断题 1,继电接触控制线路的控制作用的改变需要改变控制线路的硬件和接线来实现。 (√) 2.为简化控制，大型和中型PLC一般采用整体式结构。(×) 3.输入输出模板既可以与CPU模板放置在一起，又可远程安装。（√） 4.开关量输入单元用可将PLC内部CPU单元输出的标准电平转换成外部过程所需要的 电平信号。(×) 5.PLC采用等待扫描的工作方式。(×)

习题 （一）填空题 1.PLC 控制的等效电路由____________、____________和输出部分组成。 输入控制部分 控制部分 2.按结构形式分类，PLC 可分为____________式和____________式两种。 整体 模块 3.____________单元是 PLC 系统的控制核心。 CPU 4.____________模块用于对 PLC 内部电路供电。 电源 5．PLC 常用的输出接口类型有____________、____________与____________。 继电器输出型 晶体管输出型 双向晶闸管输出型 6．PLC 采用____________的方式工作，其中一次循环可分为 6 个阶段，即内部处理阶 段、通信服务阶段、子诊断阶段、____________阶段、____________阶段和输出处理阶段。 循环扫描 输入采样 程序执行 7.可编程序控制器有两种基本的工作状态，即____________状态与____________状态。 运行（RUN） 停止（STOP） 8．西门子 S7-200 PLC 属于小型机，其中 CPU 226 有 点输入、16 点输出， CPU 224 有 点输入、 点输出，CPU 222 有 8 点输入、 点输 出，CPU 221 有 点输入、4 点输出。 24 14 10 6 6 2 （二）判断题 1．继电接触控制线路的控制作用的改变需要改变控制线路的硬件和接线来实现。 （ √ ） 2．为简化控制，大型和中型 PLC 一般采用整体式结构。（ × ） 3．输入输出模板既可以与 CPU 模板放置在一起，又可远程安装。 （ √ ） 4．开关量输入单元用可将 PLC 内部 CPU 单元输出的标准电平转换成外部过程所需要的 电平信号。（ × ） 5．PLC 采用等待扫描的工作方式。（ × ）

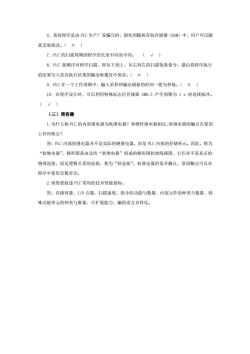

6.系统程序是由PLC生产厂家编写的，固化到随机存取存储器(RAM)中，用户可以随 意读取修改。(×) 7.PLC的扫描周期因程序的长度不同而不同。（√） 8.PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行 的结果写入寄存执行结果的输出映像区中保存。(×) 9.PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。(×) 10.在程序设计时，可以利用特殊标志位存储器SM0.5产生周期为1s的连续脉冲。 (√) (三)简答题 1.为什么称PLC的内部继电器为软继电器？和硬件继电器相比，软继电器的触点在使用 上有何特点？ 答：PLC内部的继电器并不是实际的硬继电器，而是PLC内部的存储单元。因此，称为 “软继电器”，梯形图是由这些“软继电器”组成的梯形图控制线路图，它们并不是真正的 物理连接，而是逻辑关系的连接，称为“软连接”。软继电器的常开触点、常闭触点可以在 程序中使用无数多次。 2.请简要叙述PLC常用的技术性能指标。 答：存储容量、I/0点数、扫描速度、指令的功能与数量、内部元件的种类与数量、特 殊功能单元的种类与数量、可扩展能力、编程语言多样化

6．系统程序是由 PLC 生产厂家编写的，固化到随机存取存储器（RAM）中，用户可以随 意读取修改。（ × ） 7．PLC 的扫描周期因程序的长度不同而不同。 （ √ ） 8．PLC 按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行 的结果写入寄存执行结果的输出映像区中保存。（ × ） 9．PLC 在一个工作周期中，输入采样和输出刷新的时间一般为秒级。（ × ） 10．在程序设计时，可以利用特殊标志位存储器 SM0.5 产生周期为 1 s 的连续脉冲。 （ √ ） （三）简答题 1.为什么称 PLC 的内部继电器为软继电器？和硬件继电器相比，软继电器的触点在使用 上有何特点？ 答：PLC 内部的继电器并不是实际的硬继电器，而是 PLC 内部的存储单元。因此，称为 “软继电器”，梯形图是由这些“软继电器”组成的梯形图控制线路图，它们并不是真正的 物理连接，而是逻辑关系的连接，称为“软连接”。软继电器的常开触点、常闭触点可以在 程序中使用无数多次。 2.请简要叙述 PLC 常用的技术性能指标。 答：存储容量、I/O 点数、扫描速度、指令的功能与数量、内部元件的种类与数量、特 殊功能单元的种类与数量、可扩展能力、编程语言多样化
