国家开放大学：《机电控制与可编程控制器技术》教学资源（自测与答案）任务一

学后自测 (一)填空题 1. 又称为限位开关，用于控制生产机械的运动方向、速度、行程大小或 位置。 行程开关 2.当热继电器的主电路中电流超过容许值而使双金属片受热时，金属片受热向上弯曲， 因而脱钩，致使其 断开。 常闭触点 3. 俗称为保险丝，是一种利用自身产生的热量使熔体熔化而分断电路的 电器。主要用于 熔断器，短路保护 4.时间继电器包括 和 分为通电延时型、断电延时型 (二)判断题 1.时间继电器由线圈、延时触点、静铁心、动铁心、气缸活塞组成。(×) 2.通电延时继电器的工作原理是当接受输入信号时，立即产生相应的输出的信号，当 输入信号消失后，继电器需经过一定的延时，输出才能复位。(×) 3.复合按钮的动合、动断按钮同时动作。（√） 4.低压断路器是一种用来短时间接通或断开控制电路的手动电器。(×) 5.热继电器在电路中用作电动机的过载保护。（√) (三)请说明下列符号表达的含义 (1 (2 (3 (4

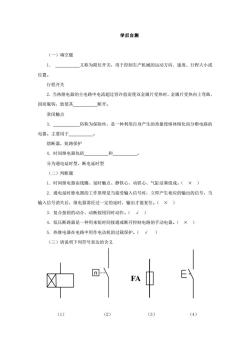

学后自测 （一）填空题 1． ___________又称为限位开关，用于控制生产机械的运动方向、速度、行程大小或 位置。 行程开关 2．当热继电器的主电路中电流超过容许值而使双金属片受热时，金属片受热向上弯曲， 因而脱钩，致使其___________断开。 常闭触点 3．____________俗称为保险丝，是一种利用自身产生的热量使熔体熔化而分断电路的 电器。主要用于___________。 熔断器，短路保护 4．时间继电器包括___________和___________。 分为通电延时型、断电延时型 （二）判断题 1．时间继电器由线圈、延时触点、静铁心、动铁心、气缸活塞组成。（ × ） 2．通电延时继电器的工作原理是当接受输入信号时，立即产生相应的输出的信号，当 输入信号消失后，继电器需经过一定的延时，输出才能复位。（ × ） 3．复合按钮的动合、动断按钮同时动作。（ √ ） 4．低压断路器是一种用来短时间接通或断开控制电路的手动电器。（ × ） 5．热继电器在电路中用作电动机的过载保护。（ √ ） （三）请说明下列符号表达的含义 n （1） （2） （3） （4）

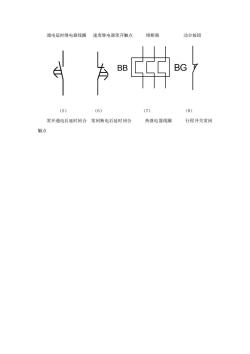

通电延时继电器线圈 速度继电器常开触点 熔断器 动合按钮 9为叫行 (5) (6) (7) (8) 常开通电后延时闭合常闭断电后延时闭合 热继电器线圈 行程开关常闭 触点

通电延时继电器线圈 速度继电器常开触点 熔断器 动合按钮 （5） （6） （7） （8） 常开通电后延时闭合 常闭断电后延时闭合 热继电器线圈 行程开关常闭 触点 BB BG
