山东理工大学：《塑料模具设计与制造》课程作业习题（含答案）第七章 压缩模与压注模

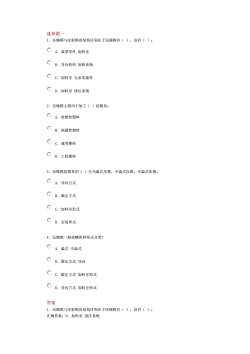

选择题一 1.压缩模与注射模的结构区别在于压缩模有(，没有(） CA成型零件加料室 B.导向机构加热系统 CC.加料室支承零部件 CD.加料室浇注系统 2.压缩模主要用于加工(）的模具。 口A热塑性塑料 OB.热固性塑料 CC.通用塑料 CD.工程塑料 3.压缩模按模具的()分为溢式压模、不溢式压模、半澄式压模， CA.导向方式 CB.醒定方式 CC.加料室形式 CD.安装形式 4.压缩模一般按哪两种形式分类？ CA.溢式不溢式 CB.固定方式导向 CC.圆定方式加料室形式 0D.导向方式加料室形式 答案 1.压缩模与注射模的结构区别在于压缩模有(），没有()。 正确答案：D.加料室浇注系统

选择题一 1．压缩模与注射模的结构区别在于压缩模有（ ），没有（ ）。 A．成型零件 加料室 B．导向机构 加热系统 C．加料室 支承零部件 D．加料室 浇注系统 2．压缩模主要用于加工（ ）的模具。 A．热塑性塑料 B．热固性塑料 C．通用塑料 D．工程塑料 3．压缩模按模具的（ ）分为溢式压模、不溢式压模、半溢式压模。 A．导向方式 B．固定方式 C．加料室形式 D．安装形式 4．压缩模一般按哪两种形式分类？ A．溢式 不溢式 B．固定方式 导向 C．固定方式 加料室形式 D．导向方式 加料室形式 答案 1．压缩模与注射模的结构区别在于压缩模有（ ），没有（ ）。 正确答案：D．加料室 浇注系统

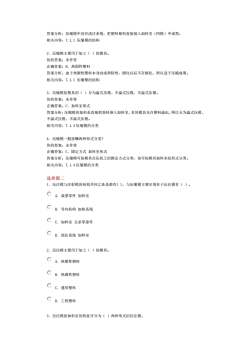

答案分析：压缩模中没有浇注系统，把塑料原料直接倒入加料室（凹模）中成型。 相关内容：7.L.1压缩模的结构 2.压缩模主要用于加工()的模具 你的答案：未作答 正确答案：B.热固性塑料 答案分析：由于热周性塑料本身的成型特性，周化以后不在培化，所以适于压缩成型， 相关内容：7.1.1压缩模的结构 3。压缩模按模具的()分为溢式压模、不溢式压模、半澄式压模， 你的答案：未作答 正确答案：C.加料室形式 答案分析：压缩模的加料是直接把原料倒入加料室，有的模具允许塑料溢出，所以分为溢式压模、 不溢式压模、半溢式压模。 相关内容：71.4压缩模的分类 4。压缩模一般按哪两种形式分类？ 你的答案；未作答 正确答案：C.固定方式加料室形式 答案分桥：压缩模可按模具在压机上的周定方式分类，也可按模具加料室的形式分类 相关内容：7.1.4压缩模的分类 选择题二 1压注模与注射模的结构共同之处是都有()，与压缩模主要区别在于压注模有()。 CA.成型零件加料室 B。导向机构加热系统 0C.加料室支承零部件 CD.浇注系统加料室 2.压注模主要用于加工()的模具 CA,热塑性塑料 CB.热周性组料 C.通用塑料 CD.工程型料 3.压注模按加料室的特征可分为()两种形式的压注模

答案分析：压缩模中没有浇注系统，把塑料原料直接倒入加料室（凹模）中成型。 相关内容：7.1.1 压缩模的结构 2．压缩模主要用于加工（ ）的模具。 你的答案：未作答 正确答案：B．热固性塑料 答案分析：由于热固性塑料本身的成型特性，固化以后不在熔化，所以适于压缩成型。 相关内容：7.1.1 压缩模的结构 3．压缩模按模具的（ ）分为溢式压模、不溢式压模、半溢式压模。 你的答案：未作答 正确答案：C．加料室形式 答案分析：压缩模的加料是直接把原料倒入加料室，有的模具允许塑料溢出，所以分为溢式压模、 不溢式压模、半溢式压模。 相关内容：7.1.4 压缩模的分类 4．压缩模一般按哪两种形式分类？ 你的答案：未作答 正确答案：C．固定方式 加料室形式 答案分析：压缩模可按模具在压机上的固定方式分类，也可按模具加料室的形式分类。 相关内容：7.1.4 压缩模的分类 选择题二 1．压注模与注射模的结构共同之处是都有( )，与压缩模主要区别在于压注模有（ ）。 A．成型零件 加料室 B．导向机构 加热系统 C．加料室 支承零部件 D．浇注系统 加料室 2．压注模主要用于加工（ ）的模具。 A．热塑性塑料 B．热固性塑料 C．通用塑料 D．工程塑料 3．压注模按加料室的特征可分为（ ）两种形式的压注模

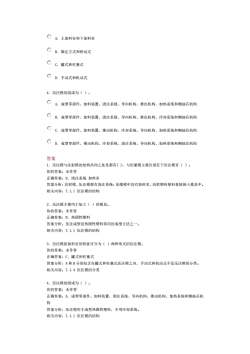

CA.上加料室和下加料室 CB.固定方式和移动式 CC.罐式和柱塞式 CD.手动式和机动式 4.压注模的组成为()， CA.成型零都件、加料装置、浇注系统、导向机构、推出机构、加热系统和侧抽芯机构 CB.成型零部件、加料装置、浇注系统、导向机构、推出机构、冷却系统和测抽芯机构 C。成型零部件、加料装置、推出机构、冷却系统、导向机构、加热系统和侧抽芯机构 C。成型零部件、推出机构、冷却系统、浇注系统、导向机构、加热系统和侧抽芯机构 答案 1。压注模与注射模的结构共同之处是都有()，与压缩模主要区别在于压注模有()。 你的答案：未作答 正确答案：D。浇注系统加料室 答案分析：注射模、压注模都有浇注系统：压缩模中没有加料室，而把塑料原料直接倒入模具中， 相关内容：7.11压注模的结构 2。压注模主要用于加工()的模具。 你的答案：未作答 正确答客：B。热固性粗料 答案分析：压注成型是热固性塑料常用的成型方法之一。 相关内容：7.1.1压注模的结构 3。压注模按加料室的特征可分为《)两种形式的压注模 你的答家。未作答 正确答案：C。罐式和柱塞式 答案分析：A和B分别包含在提式和柱塞式压注模之内，手动式和机动式不是压注模的分类 相关内容：7.1.4压注模的分类 4.压注模的组成为（) 你的答案：未作答 正确答案：A。成型零部件、加料装置、浇注系统、导向机构、推出机构、加热系统和侧抽芯机 构 答案分析：压注模用于成型热固性塑料，不用冷却系统。 相关内容：7.1.1压注模的结构

A．上加料室和下加料室 B．固定方式和移动式 C．罐式和柱塞式 D．手动式和机动式 4．压注模的组成为（ ）。 A．成型零部件、加料装置、浇注系统、导向机构、推出机构、加热系统和侧抽芯机构 B．成型零部件、加料装置、浇注系统、导向机构、推出机构、冷却系统和侧抽芯机构 C．成型零部件、加料装置、推出机构、冷却系统、导向机构、加热系统和侧抽芯机构 D．成型零部件、推出机构、冷却系统、浇注系统、导向机构、加热系统和侧抽芯机构 答案 1．压注模与注射模的结构共同之处是都有( )，与压缩模主要区别在于压注模有（ ）。 你的答案：未作答 正确答案：D．浇注系统 加料室 答案分析：注射模、压注模都有浇注系统；压缩模中没有加料室，而把塑料原料直接倒入模具中。 相关内容：7.1.1 压注模的结构 2．压注模主要用于加工（ ）的模具。 你的答案：未作答 正确答案：B．热固性塑料 答案分析：压注成型是热固性塑料常用的成型方法之一。 相关内容：7.1.1 压注模的结构 3．压注模按加料室的特征可分为（ ）两种形式的压注模。 你的答案：未作答 正确答案：C．罐式和柱塞式 答案分析：A 和 B 分别包含在罐式和柱塞式压注模之内, 手动式和机动式不是压注模的分类。 相关内容：7.1.4 压注模的分类 4．压注模的组成为（ ）。 你的答案：未作答 正确答案：A．成型零部件、加料装置、浇注系统、导向机构、推出机构、加热系统和侧抽芯机 构 答案分析：压注模用于成型热固性塑料，不用冷却系统。 相关内容：7.1.1 压注模的结构

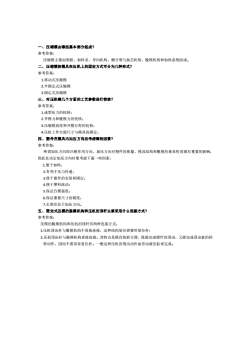

压缩模主要由型腔、加料室、导向机构、侧分型与抽芯机构、脱模机构和加热系统组成· 二、压缩模按模具在压机上的固定方式可分为几种形式？ 参考答案： 1移动式压缩模 2半固定式压缩 3周定式压缩楔 三、对压机哪几个方面的工艺参数进行校核？ 参考答案： 1成型压力的校核】 2,开模力和脱模力的校核 3.压缩模高度和开模行程的校核 4,压机工作台面尺寸与模具的周定。 四、塑件在模具内加压方向应考忠哪些因素？ 参考答案， 所谓加压方向即凸模作用方向，加压方向对塑件的质量、模具结构和脱模的难易程度都有重要的影响 因此在决定加压方向时要考虑下面一售因素 1.使于加料： 2有利于压力传递： 3.便于嵌件的安装和固定 4便于翔料流动： 5.保证凸模强度。 6.保证重要尺寸的精度 7.长型芯位于加压方向。 五、固定式压模的脱模机构和压机的顶杆主要采用什么述接方式？ 参考答案： 压模的脱模机构和压机的顶杆有两种连接方式 1压机项出杆与脱模机构不直接连接，这种结构复位需要用复位杆： 2.压机项出杆与脱模机构直接连接。其特点是模具装拆方便，既能完成塑件的项出，又能完成顶出板的回 程动作，因而不需再设复位杆。一般这种压机的项出动作由差动液压缸来完成

一、压缩模由哪些基本部分组成？ 参考答案： 压缩模主要由型腔、加料室、导向机构、侧分型与抽芯机构、脱模机构和加热系统组成。 二、压缩模按模具在压机上的固定方式可分为几种形式？ 参考答案： 1.移动式压缩模 2.半固定式压缩模 3.固定式压缩模 三、对压机哪几个方面的工艺参数进行校核？ 参考答案： 1.成型压力的校核； 2.开模力和脱模力的校核； 3.压缩模高度和开模行程的校核； 4.压机工作台面尺寸与模具的固定。 四、塑件在模具内加压方向应考虑哪些因素？ 参考答案： 所谓加压方向即凸模作用方向，加压方向对塑件的质量、模具结构和脱模的难易程度都有重要的影响， 因此在决定加压方向时要考虑下面一些因素： 1.便于加料； 2.有利于压力传递； 3.便于嵌件的安装和固定； 4.便于塑料流动； 5.保证凸模强度； 6.保证重要尺寸的精度； 7.长型芯位于加压方向。 五、固定式压模的脱模机构和压机的顶杆主要采用什么连接方式？ 参考答案： 压模的脱模机构和压机的顶杆有两种连接方式： 1.压机顶出杆与脱模机构不直接连接，这种结构复位需要用复位杆； 2.压机顶出杆与脱模机构直接连接。其特点是模具装拆方便，既能完成塑件的顶出，又能完成顶出板的回 程动作，因而不需再设复位杆。一般这种压机的顶出动作由差动液压缸来完成
