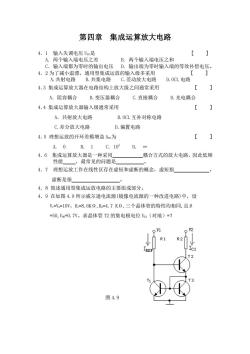

《模拟电子技术》课程教学资源（作业习题）第四章 运放电路（无答案）

第四章集成运算放大电路 4.1输入失调电压Uo是 [] A.两个输入端电压之差 B.两个输入端电压之和 C.输入端都为零时的输出电压D.输出端为零时输入端的等效补偿电压。 4.2为了减小温漂，通用型集成运放的输入级多采用 [] A.共射电路B.共集电路 C.差动放大电路 D.OCL电路 4.3集成运算放大器在电路结构上放大级之间通常采用 人 ] A.阻容耦合 B.变压器耦合 C.直接耦合 D.光电耦合 4.4集成运算放大器输入级通常采用 ] A.共射放大电路 B.OCL互补对称电路 C.差分放大电路 D.偏置电路 4.5理想运放的开环差模增益A为 [] A.0 B.1 C.105 4.6集成运算放大器是一种采用 耦合方式的放大电路，因此低频 性能，最常见的问题是 4.7理想运放工作在线性区存在虚短和虚断的概念，虚短指 虚断是指 4.8简述通用型集成运放电路的主要组成部分。 4.9在如图4.9所示威尔逊电流源（镜像电流源的一种改进电路）中，设 V=V2=10V,R1=8.6K2,R2=4.7K2,三个晶体管的特性均相同，且B =50,U=0.7V。求晶体管T2的集电极电位U2(对地)=？ V1 V2 R2 图4.9

第四章 集成运算放大电路 4．1 输入失调电压 UIO是 [ ] A. 两个输入端电压之差 B. 两个输入端电压之和 C．输入端都为零时的输出电压 D. 输出端为零时输入端的等效补偿电压。 4．2 为了减小温漂，通用型集成运放的输入级多采用 [ ] A.共射电路 B.共集电路 C.差动放大电路 D.OCL 电路 4．3 集成运算放大器在电路结构上放大级之间通常采用 [ ] A．阻容耦合 B.变压器耦合 C.直接耦合 D.光电耦合 4．4 集成运算放大器输入级通常采用 [ ] A．共射放大电路 B.OCL 互补对称电路 C.差分放大电路 D.偏置电路 4．5 理想运放的开环差模增益 AOd为 [ ] A. 0 B. 1 C. 105 D. ∞ 4．6 集成运算放大器是一种采用 耦合方式的放大电路，因此低频 性能 ，最常见的问题是 。 4．7 理想运放工作在线性区存在虚短和虚断的概念，虚短指 ， 虚断是指 。 4．8 简述通用型集成运放电路的主要组成部分。 4．9 在如图 4.9 所示威尔逊电流源(镜像电流源的一种改进电路)中，设 V1=V2=10V，R1=8.6KΩ,R2=4.7 KΩ,三个晶体管的特性均相同,且β =50,UBE=0.7V。求晶体管 T2 的集电极电位 UC2（对地）=？ 图 4.9
