《模拟电子技术》课程教学资源（作业习题）第八章 直流电源（无答案）

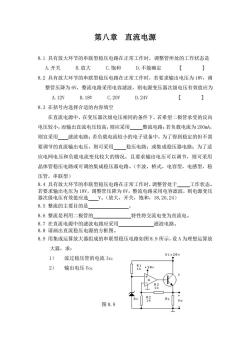

第八章直流电源 8.1具有放大环节的串联型稳压电路在正常工作时，调整管所处的工作状态是 A.开关B.放大C.饱和 D.不能确定 ] 8.2具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V,调 整管压降为6Y,整流电路采用电容滤波，则电源变压器次级电压有效值应为 A.12B.18vC.20 D.24 [ 8.3在括号内选择合适的内容填空 在直流电源中，在变压器次级电压相同的条件下，若希望二极管承受的反向 电压较小，而输出直流电压较高，则应采用整流电路：若负载电流为200mA, 则宜采用滤波电路：若负载电流较小的电子设备中，为了得到稳定的但不需 要调节的直流输出电压，则可采用稳压电路：或集成稳压器电路：为了适 应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 晶体管稳压电路或可调的集成稳压器电路。（半波，桥式，电容型，电感型，稳 压管，串联型) 8.4且有放大环节的串联型稳压由路在正常工作时，周整管外干 工作状态 ,调整管压降为6V,整流电路采用电容滤波，则电源变压 8.5整流的主要目的是 8.6整流是利用二极管的 特性将交流电变为直流电。 8.7在直流电源中的滤波电路应采用 _滤波电路。 8.8请画出直流稳压电源的方框图。 8.9用集成运算放大器组成的串联型稳压电路如图8.9所示，设A为理想运算放 大器，求： 1)流过稳压管的电流1z: 0i=20 2)输出电压Uo: 图8.9

图 8.9 第八章 直流电源 8.1 具有放大环节的串联型稳压电路在正常工作时，调整管所处的工作状态是 A.开关 B.放大 C.饱和 D.不能确定 [ ] 8.2 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为 18V，调 整管压降为 6V，整流电路采用电容滤波，则电源变压器次级电压有效值应为 A.12V B.18V C.20V D.24V [ ] 8.3 在括号内选择合适的内容填空 在直流电源中，在变压器次级电压相同的条件下，若希望二极管承受的反向 电压较小，而输出直流电压较高，则应采用 整流电路；若负载电流为 200mA， 则宜采用 滤波电路；若负载电流较小的电子设备中，为了得到稳定的但不需 要调节的直流输出电压，则可采用 稳压电路；或集成稳压器电路；为了适 应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 晶体管稳压电路或可调的集成稳压器电路。（半波，桥式，电容型，电感型，稳 压管，串联型） 8.4 具有放大环节的串联型稳压电路在正常工作时，调整管处于 工作状态。 若要求输出电压为 18V，调整管压降为 6V，整流电路采用电容滤波，则电源变压 器次级电压有效值应选 V。（放大，开关，饱和，18,20,24） 8.5 整流的主要目的是 。 8.6 整流是利用二极管的 特性将交流电变为直流电。 8.7 在直流电源中的滤波电路应采用 滤波电路。 8.8 请画出直流稳压电源的方框图。 8.9 用集成运算放大器组成的串联型稳压电路如图 8.9 所示，设 A 为理想运算放 大器，求： 1） 流过稳压管的电流 Iz； 2） 输出电压 Uo；

8.10图8.10是由三端集成稳压器W7805构成的直流稳压电路，已知W7805的 直流输出电压为5Y,I=9A,电路的输入电压U=16Y,求：电路的输出电压 。=? 图8.106 8.11在图8.11所示的电路中，R=R=200Q ①. 要求当Rw的滑动端在最下端时UO=15V,电位器Rw的阻值应是多少？ ②.在第①小题选定的Rw值之下，当Rw的滑动端在最上端时，Uo=? 图8.11

图 8.10 图 8.11 8.10 图 8.10 是由三端集成稳压器 W7805 构成的直流稳压电路，已知 W7805 的 直流输出电压为 5V，IW=9mA,电路的输入电压 UI=16V，求：电路的输出电压 UO=？ 8.11 在图 8.11 所示的电路中，R1=R2=200Ω ①． 要求当 Rw 的滑动端在最下端时 Uo=15V,电位器 Rw 的阻值应是多少？ ②． 在第①小题选定的 Rw 值之下，当 Rw 的滑动端在最上端时，Uo=？
