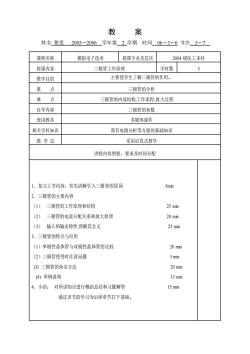

教 案 姓名鲁雯2005-2006学年第2学期时间06-3-6节次5-7 课程名称 模拟电子技术授课专业及层次 2004级医工本科 授课内容 三极管工作原理 学时数 3 教学目的 主要使学生了解三极管的作用。 重点 三极管的分析 难点 三极管的内部结构，工作流程放大过程 自学内容 三极管的参数 使用教具 多媒体课件 相关学科知识 需有电路分析等方面的基础知识 教学法 采用启发式教学 讲授内容纲要、要求及时间分配 1.复习上节内容，首先讲解引入三极管的原因 5min 2.三极管的主要内容 (1)三极管的工作原理和结构 25 min (2)三极管的电流分配关系和放大原理 20 min (3)输入和输出特性，理解其含义 25 min 3.三极管的特点与应用 (1)单极性晶体管与双极性晶体管的比较 20min (2)三极管使用时注意问题 ()三极管的命名方法 20 min ④)举例说明 15 min 小结：对所讲知识进行概括总结和习题解答 15 min 通过该节的学习为后续章节打下基础

教 案 姓名 鲁雯 2005－2006 学年第 2 学期 时间 06－3－6 节次 5－7 课程名称 模拟电子技术 授课专业及层次 2004 级医工本科 授课内容 三极管工作原理 学时数 3 教学目的 主要使学生了解三极管的作用。 重 点 三极管的分析 难 点 三极管的内部结构,工作流程,放大过程 自学内容 三极管的参数 使用教具 多媒体课件 相关学科知识 需有电路分析等方面的基础知识 教 学 法 采用启发式教学 讲授内容纲要、要求及时间分配 1．复习上节内容，首先讲解引入三极管的原因 5min 2．三极管的主要内容 （1） 三极管的工作原理和结构 25 min （2） 三极管的电流分配关系和放大原理 20 min （3） 输入和输出特性,理解其含义 25 min 3．三极管的特点与应用 （1）单极性晶体管与双极性晶体管的比较 20 min （2）三极管使用时注意问题 5 min (3) 三极管的命名方法 20 min (4) 举例说明 15 min 4．小结： 对所讲知识进行概括总结和习题解答 15 min 通过该节的学习为后续章节打下基础

讲授内容纲要、要求及时间分配（附页） 涉及专业词汇： 10分钟 场效应管(Field effect transisitor) 耗尽层(Depletion) 共漏极(Common drain) 共源级(common source) 习题课 1、场效应管的工作原理与普通三极管不同，那么场效应管放大电路的 40分钟 偏置有何特点？它有几种偏置方式？ 2、某场效应管的Idss=6mA,而d自漏级流出，大小为8毫安，则该管 是什么管型？

讲授内容纲要、要求及时间分配（附页） 涉及专业词汇： 场效应管（Field effect transisitor） 耗尽层（Depletion） 共漏极（Common drain） 共源级(common source) 习题课 1、场效应管的工作原理与普通三极管不同，那么场效应管放大电路的 偏置有何特点？它有几种偏置方式？ 2、某场效应管的 Idss=6mA,而 Id 自漏级流出，大小为 8 毫安，则该管 是什么管型？ 10 分钟 40 分钟
