《电气测试技术》课程教学资源（参考资料，打印版）数据域测试——逻辑分析仪的原理及应用

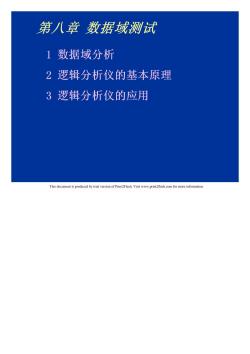

第八章数据域测试 1 数据域分析 2逻辑分析仪的基本原理 3逻辑分析仪的应用 This document is produced by trial version of Print2Flash. Visit www.print2flash.com for more information

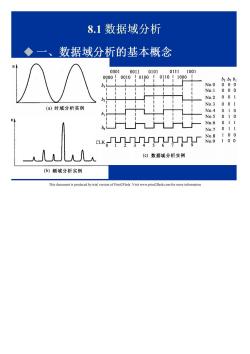

8.1数据域分析 ◆一、 数据域分析的基本概念 000100110101 01111001 0000001001000110!1000 No.0 68 No.1 000 001 001 (a)时域分析实例 8 010 010 . 0.11 No 7 011 K88 188 (⊙)数据域分析实例 (b)频域分析实例

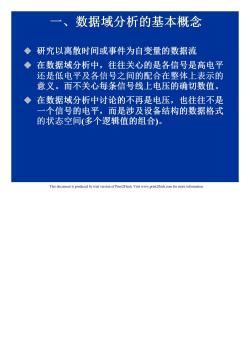

一、数据域分析的基本概念 ◆研究以离散时间或事件为自变量的数据流 ◆在数据域分析中，往往关心的是各信号是高电平 还是低电平及各信号之间的配合在整体上表示的 意义。而不关心每条信号线上电压的确切数值。 ◆在数据域分析中讨论的不再是电压，也往往不是 一个信号的电平，而是涉及设备结构的数据格式 的状态空间（多个逻辑值的组合）。 This docm isproduced byrial version of PrnFVisit www.prinfashom formoreinfoio

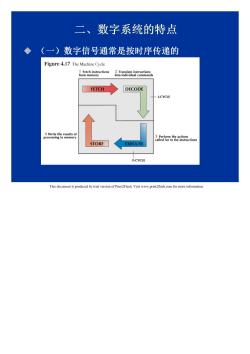

二、数字系统的特点 ◆ (一)数字信号通常是按时序传递的 Figure4.17 The Machine Cycle othhocient2atan FETCH DECOD -CYCLE po0nhore69 2fegeocmmeiarictioe STORE EXECUTE E-CYCLE This docmt is produced byrial versioofPrnVisit www.prinom for more infoio

流水线技术 Figure .20 Pipelining Speeds Elapsed Time for Computer Processing Fetch Decode FETCH DEC 深8， DE FetchFetch Fetch Ferch Feich Fetch Fetch Fetch WRITE EXECUTE oe含 It ste 2 r int lna ntr Write Execute Reue Bes2 Reule ee 4 This docm isproduced byrial version of PrnFVisit www.prinfashom formoreinfoio

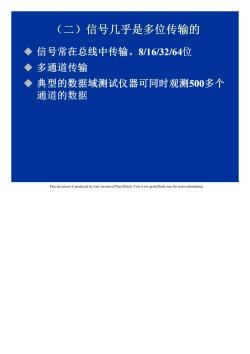

(二)信号几乎是多位传输的 ◆信号常在总线中传输。8/16/32/64位 ◆多通道传输 ◆典型的数据域测试仪器可同时观测500多个 通道的数据 This docmt is produced byrial versioofPrnVisit www.prinom for more infoio

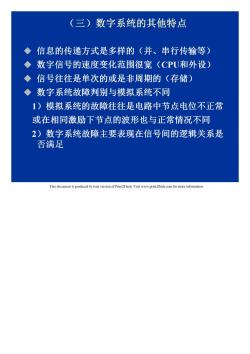

(三)数字系统的其他特点 ◆信息的传递方式是多样的（并、串行传输等） ◆数字信号的速度变化范围很宽(CPU和外设) ◆信号往往是单次的或是非周期的（存储） ◆数字系统故障判别与模拟系统不同 1)模拟系统的故障往往是电路中节点电位不正常 或在相同激励下节点的波形也与正常情况不同 2)数字系统故障主要表现在信号间的逻辑关系是 否满足 This docm isproduced byrial version of PrnFVisit www.prinfashom formoreinfoio

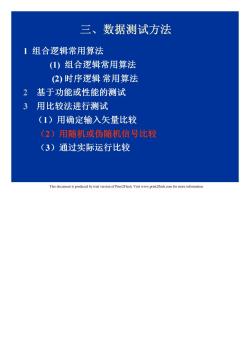

三、数据测试方法 1组合逻辑常用算法 (1)组合逻辑常用算法 (②)时序逻辑常用算法 2基于功能或性能的测试 3用比较法进行测试 (1)用确定输入矢量比较 (2)用随机或伪随机信号比较 (3)通过实际运行比较 This docmt is produced byrial versioofPrnVisit www.prinom for more infoio

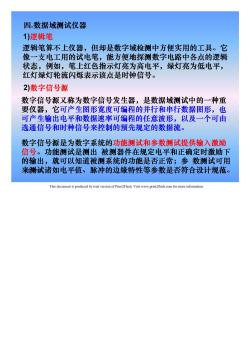

四数据域测试仪器 1)逻辑笔 逻辑笔算不上仪器，但却是数字域检测中方便实用的工具。它 像一支电工用的试电笔，能方便地探测数字电路中各点的逻辑 状态，例如，笔上红色指示灯亮为高电平，绿灯亮为低电平， 红灯绿灯轮流闪烁表示该点是时钟信号。 2)数字信号源 数字信号源又称为数字信号发生器，是数据域测试中的一种重 要仪器，它可产生图形宽度可编程的并行和串行数据图形，也 可产生输出电平和数据速率可编程的任意波形，以及一个可由 选通信号和时种信号来控制的预先规定的数据流。 数字信号源是为数字系统的功能测试和参数测试提供输入激励 信号。功能测试是测出被测器件在规定电平和正确定时激励下 的输出，就可以知道被测系统的功能是否正常；参数测试可用 来测试诸如电平值、脉冲的边缘特性等参数是否符合设计规范。 This docm isproduced byrial version ofPrnFVisit www.prinfashom formoreinfoio

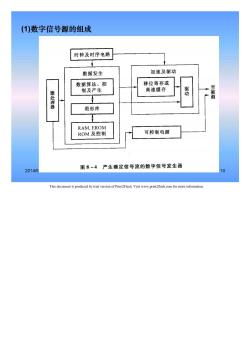

(1)数字信号源的组成 时钟及时序电路 数据发生 加速及察动 数据算法、控 移位寄存或 制及产生 高速缓存 微处理器 图形库 可控制电源 图8-4产生确定信号流的数字信号发生器 2014/5 This documt isproduced byrialverofPrnVisit wwwprinom for more infoio
