兰州交通大学：《电气测试技术》课程教学资源（实验教学，打印版）实验四 电涡流传感器实验

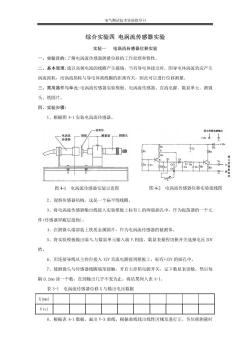

电气测试技术实验指导书 综合实验四电涡流传感器实验 实验一电涡流传感器位移实验 一、实验目的：了解电涡流传感器测量位移的工作原理和特性。 二、基本原理：通以高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生 涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。 三、需用器件与单元：电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微 头、铁圆片。 四、实验步骤： 1、根据图4-1安装电涡流传感器。 被体 模板 量架一测吴 0和 9一.地 图4-电涡流传感器安装示意图 图42电涡流传感器位移实验接线图 2、观察传感器结构，这是一个扁平绕线圈 3、将电涡流传感器输出线接入实验模板上标有L的两端插孔中，作为振荡器的一个元 件（传感器屏蔽层接地）。 4、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。 5、将实验模板输出端V。与数显单元输入端V,相接。数显表量程切换开关选择电压20 档。 6、用连接导线从主控台接入15V直流电源接到模板上，标有+15Y的插孔中。 7、使测微头与传感器线圈端部接触，开启主控箱电源开关，记下数显表读数，然后每 隔0.2m读一个数，直到输出几乎不变为止。将结果列入表-1， 表3-1电涡流传感器位移X与输出电压数据 X (mm) V(v) 8、根据表1数据，面出V-X曲线，根据曲线找出线性区域及进行正、负位移测量时

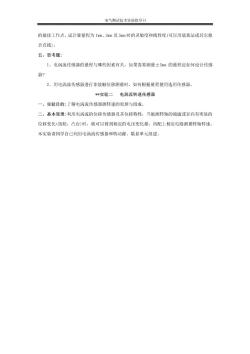

电气测试技术实验指导书 的最佳工作点，试计算量程为1m、3mm及5m时的灵敏度和线性度（可以用端基法或其它拟 合直线)， 五、思考题： 1、电涡流传感器的量程与哪些因素有关，如果需要测量士5m的量程应如何设计传感 器p 2、用电涡流传感器进行非接触位移测量时，如何根据量程使用选用传感器。 *实验二电祸流转速传感器 一、实验日的：了解电涡流传感器测转速的原理与组成。 二、基本原理：利用电涡流的位移传感器及其位移特性，当被测转轴的端面或径向有明显的 位移变化（齿轮，凸台）时，就可以得到相应的电压变化量，再配上相应电路测量转轴转速。 本实验请同学自己利用电涡流传感器和转动源、数显单元组建
