兰州交通大学：《电气测试技术》课程教学资源（实验教学，打印版）实验二 全桥的应用

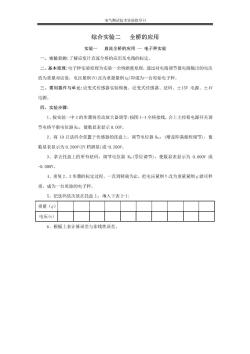

电气测试技术实验指导书 综合实验二全桥的应用 实验一直流全桥的应用一电子秤实验 一、实验目的：了解应变片直流全桥的应用及电路的标定。 二、基本原理：电子秤实验原理为实验一全桥测量原理，通过对电路调节使电路榆出的电压 值为重量对应值，电压量纲(W)改为重量量纲(g)即成为一台原始电子秤。 三、需用器件与单元：应变式传感器实验模板、应变式传感器、珐码、±15V电源、土V 电源。 四、实验步骤： 1、按实验一中2的步骤将差动放大器调零：按图1一4全桥接线，合上主控箱电源开关调 节电桥平衡电位器R,使数显表显示0.00V. 2、将10只珐码全部置于传感器的托盘上，调节电位器R,(增益即满量程调节)，使 数显表显示为0.200V(2V档测显)或-0.200N。 3、拿去托盘上的所有砝码，调节电位器：（零位调节），使数显表显示为0.00ON或 -0.000v. 4、重复2、3步骤的标定过程，一直到精确为止，把电压量纲V改为重量量纲g就可秤 重，成为一台原始的电子秤， 5、把珐码依次放在托盘上，填入下表2-1： 重量(g) 电压(w) 6、根据上表计算误差与非线性误差
