《电气测量》课程教学资源（课件讲稿，打印版）第一章 电工仪表与测量基本知识 Electrical Measure（主讲：陈立周）

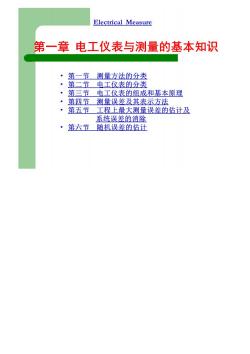

Electrical Measure 第一章电工仪表与测量的基本知识 第一节测量方法的分类 第二节电工仪表的分类 第三节电工仪表的组成和基本原理 第四节测量误差及其表示方法 第五节工程上最大测量误差的估计及 系统误差的消除 第六节随机误差的估计

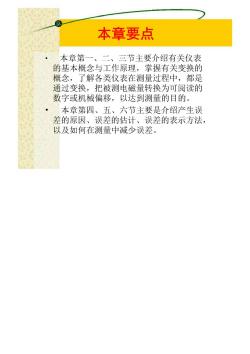

本章要点 本章第一 三节主要介绍有关仪表 的基本概念与工作原理，掌握有关变换的 概念，了解各类仪表在测量过程中，都是 通过变换，把被测电磁量转换为可阅读的 数字或机械偏移，以达到测量的目的。 本章第四、五、六节主要是介绍产生误 差的原因、误差的估计、误差的表示方法， 以及如何在测量中减少误差

第一节测量方法的分类 测量方式分类 指仪表读出值就是被测的电磁量，例 直接测量 如用电流表测量电流，用电压表测量 电压。 指要利用某种中间量与被测量之问的 量方式 间接测量 函数关系，先测出中间量，再算出推 测量。例如用伏安法测电阻。 指被测量与中间量的函数式中还有淇 组合测量 他未知数，须通过放变测量条件，得 出不同条件下的关系方程组，然后解 联立方程组球出被测量的数值

二、测量方法（即数据读取方法）分类 利用仪表直接读取测量数招。 测量方法 直读法 将被测量与度量器放在比较仪器上进 比较法 行比较，从而求得被测量的数值。 季值法 比按仪表指零时。从度量器读出 被测量的数值 我差法 从比较仪求得差值，限摆度量器数 值和比按差值，求得被测量的数值。 按已知量与被测量先后置于同一测 替代法 量装置中，芳历次刚是装置都处子 相同状态，可队为被测量于已知 量，再从已知量读出被测量值

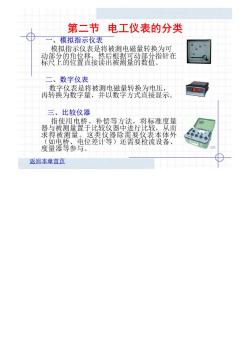

第二节 电工仪表的分类 、模拟指示仪表 模拟指示仪表是将被测电磁量转换为可 数字仪表 再精务酸琴灌故聩毁學養量示」 三、比较仪器 补偿等方法， 父1X 提轻准度 、电位差计等)还需要检流设备 返回本章首页

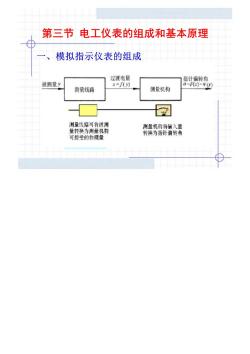

第三节电工仪表的组成和基本原理 “、 模拟指示仪表的组成 过渡电量 被测量y x=(y】 测量线路 测量机构 回 测量线路可将被测 量转换为调量机构 测量机构将输入量 可按受的物理量 转换为指针偏转角

模拟指示仪表中的三大部件 1.产生转动力矩的装置：利用电磁力的有磁电式、电磁 式、电动式、感应式、振动式等。利用电荷作用力的 有静电式等。 2产生反作用力矩的装置：主要有游丝、悬丝等。 3.产生阻尼力矩的装置：可以利用电磁阻尼、空气阻尼 油阻尼等。 空气阻尼 电磁阻尼

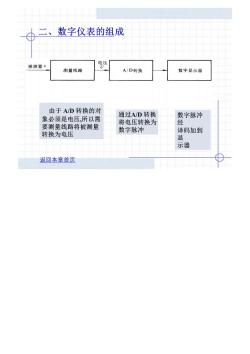

d二、数字仪表的组成 被测量x 电压 测量线路 A/D转换 数字显示器 由于A/D转换的对 通过A/D转换 象必须是电压，所以需 字脉冲 将电压转换为 经 要测量线路将被测量 转换为电压 数字脉冲 译码加到 显 示器 返回本章首页

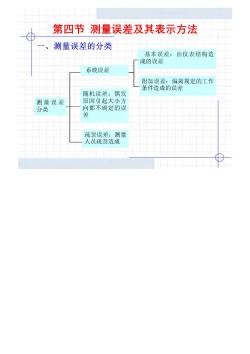

第四节测量误差及其表示方法 一、 测量误差的分类 基本误差：由仪表结构造 成的误差 系统误差 附加误差：偏离规定的工作 条件造成的误差 随机误差：偶发 测量误差 原因引起大小方 分类 向都不确定的误 疏忽误差：测量 人员疏忽造成

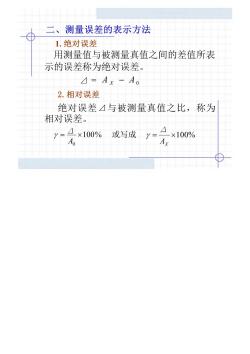

二、测量误差的表示方法 1.绝对误差 用测量值与被测量真值之间的差值所表 示的误差称为绝对误差。 △=Ax-A0 2.相对误差 绝对误差厶与被测量真值之比，称为 相对误差。 y=4x100% 或写成 7=Ax100% A Ax
