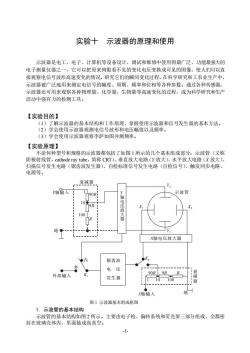

实验十示波器的原理和使用 示波器是电工、电子、计算机等设备设计、调试和维修中使用得最广泛、功能最强大的 电子测量仪器之一，它可以把原来肉眼看不见的变化电压变换成可见的图像，使人们可以直 接观察电信号波形高速变化的情况，研究它们的瞬间变化过程。在科学研究和工农业生产中 示波器被广泛地用米测定电信号的幅度、周期、频率和位相等各种参数。通过各种传感器， 示波器还可用来观察各种物理量、化学量、生物量等高速变化的过程，成为科学研究和生产 活动中强有力的检测工具。 【实验目的】 (1)了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。 (2)学会使用示波器观测电信号波形和电压幅值以及频率。 (3)学会使用示波器观察李萨如图并测频率。 【实验原理】 不论何种型号和规格的示波器都包括了如图1所示的几个基本组成部分：示波管（又称 阴极射线管，cathode ray tube,简称CRT)、垂直放大电路(Y放大)、水平放大电路(X放大) 扫描信号发生电路（锯齿波发生器）入、自检标准信号发生电路（自检信号）入、触发同步电路、 电源等。 轴输入 示波智 轴电压放大器 锯齿波 电压 外部输入 9 发生器 X轴输入 图1示波器基本组成框图 1.示波管的基本结构 示波管的基本结构如图2所示。主要由电子枪、偏转系统和荧光屏三部分组成，全都密 封在玻璃壳体内， 里面抽成高真空

-1- 实验十 示波器的原理和使用 示波器是电工、电子、计算机等设备设计、调试和维修中使用得最广泛、功能最强大的 电子测量仪器之一，它可以把原来肉眼看不见的变化电压变换成可见的图像，使人们可以直 接观察电信号波形高速变化的情况，研究它们的瞬间变化过程。在科学研究和工农业生产中， 示波器被广泛地用来测定电信号的幅度、周期、频率和位相等各种参数。通过各种传感器， 示波器还可用来观察各种物理量、化学量、生物量等高速变化的过程，成为科学研究和生产 活动中强有力的检测工具。 【实验目的】 （1）了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。 （2）学会使用示波器观测电信号波形和电压幅值以及频率。 （3）学会使用示波器观察李萨如图并测频率。 【实验原理】 不论何种型号和规格的示波器都包括了如图 1 所示的几个基本组成部分：示波管（又称 阴极射线管，cathode ray tube，简称 CRT）、垂直放大电路（Y 放大）、水平放大电路（X 放大）、 扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、 电源等。 1. 示波管的基本结构 示波管的基本结构如图 2 所示。主要由电子枪、偏转系统和荧光屏三部分组成，全都密 封在玻璃壳体内，里面抽成高真空。 图 1 示波器基本组成框图 衰减器 Y轴输入 地 外 内 外部输入 Y 轴 电 压 放 大 器 示波管 X轴电压放大器 锯齿波 电 压 发生器 衰 减 器 X轴输入 地 1 9 0R 1 0 9R 100 R K1 K2 X1 Y2 X2 Y1 9 0R 9R R 1 1 0 100

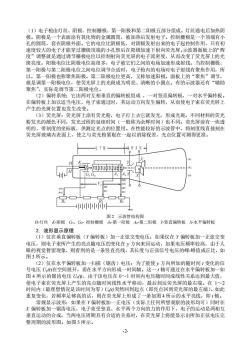

(1)电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。灯丝通电后加热阴 极。阴极是 个表面涂有氧化物的金属圆筒，被加热 发射电子。控制极是 个项端有小 孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出米的电子起控制作用，只有初 速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下射向荧光屏，示波器面板上的辉 度”调整就是通过调节栅极电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光 斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、 第一阳极与第二阳极电位之间电位调节合 适时 电子枪内的电场对电子射线有聚焦作用，所 以，第一阳极也称聚焦阳极。第二阳极电位更高，又称加速阳极。面板上的“聚焦 调节 就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助 聚焦”，实际是调节第二阳极电位。 (2)偏转系统：它由两对互相垂直的偏转板组成，一对竖直偏转板，一对水平偏转板。 在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上 产生的光斑位置也发生改变 (3)荧光屏：荧光屏上涂有荧光粉，电子打上去它就发光，形成光斑。不同材料的荧光 粉发光的颜色不同，发光过程的延续时间（一般称为余辉时间）也不同。荧光屏前有一块透 明的、带刻度的坐标板，供测定光点的位置用。在性能较好的示波管中，将刻度线直接刻在 荧光屏玻璃内表面上，使之与荧光粉紧贴在一起以消除视差，光点位置可测得更准。 G T4. R R 中 图2示波管结构图 H灯丝K阴极G,G控制栅极A第一阳极~第二阳极上竖直偏转板水水平偏转板 2.波形显示原理 (1)仅在垂直偏转板(Y偏转板)加一正弦交变电压：如果仅在Y偏转板加一正弦交变 电压，则电子束所产生的亮点随电压的变化在方向来回运动 如果电压频率较高， 由于人 眼的视觉暂留现象，则看到的是一条竖直亮线，其长度与正弦信号电压的峰峰值成正比，如 图3所示。 (2)仅在水平偏转板加一扫描（锯齿）电压：为了能使y方向所加的随时间1变化的信 号电压U)在空间展开，需在水平方向形成一时间轴。这一1轴可通过在水平偏转板加一如 图4所示的锯齿电压：0，由于该电压在0~1时间内电压随时间成线性关系达到最大值， 使电子束在荧光屏上产生 的亮点 随时间线性水平移 ，最后到 荧光屏 的最 端 在1 时间内（最理想情况是该时间为零）U)突然回到起点（即亮点回到荧光屏的最左端）。如此 重复变化，若频率足够高的话，则在荧光屏上形成了一条如图4所示的水平亮线，即1轴。 常规显示波形：如果在Y偏转板加一正电压（实际上任何所想观察的波形均可）同时在 X偏转板加一锯齿电压，电子束受竖直、水平两个方向的力的作用下，电子的运动是两相互 垂直运动的合成。当两电压周期具有合适的关系时，在荧光屏上将能显示出所加正弦电压完 整周期的波形图。如图5所示。 -2

-2- （1）电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。灯丝通电后加热阴 极。阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。控制栅极是一个顶端有小 孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初 速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下射向荧光屏。示波器面板上的“辉 度”调整就是通过调节栅极电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光 斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、 第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所 以，第一阳极也称聚焦阳极。第二阳极电位更高，又称加速阳极。面板上的“聚焦”调节， 就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助 聚焦”，实际是调节第二阳极电位。 （2）偏转系统：它由两对互相垂直的偏转板组成 ，一对竖直偏转板，一对水平偏转板。 在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上 产生的光斑位置也发生改变。 （3）荧光屏：荧光屏上涂有荧光粉，电子打上去它就发光，形成光斑。不同材料的荧光 粉发光的颜色不同，发光过程的延续时间（一般称为余辉时间）也不同。荧光屏前有一块透 明的、带刻度的坐标板，供测定光点的位置用。在性能较好的示波管中，将刻度线直接刻在 荧光屏玻璃内表面上，使之与荧光粉紧贴在一起以消除视差，光点位置可测得更准。 图 2 示波管结构图 H-灯丝 K-阴极 G1，G2- 控制栅极 A1-第一阳极 A2-第二阳极 Y-竖直偏转板 X-水平偏转板 2. 波形显示原理 （1）仅在垂直偏转板（Y 偏转板）加一正弦交变电压：如果仅在 Y 偏转板加一正弦交变 电压，则电子束所产生的亮点随电压的变化在 y 方向来回运动，如果电压频率较高，由于人 眼的视觉暂留现象，则看到的是一条竖直亮线，其长度与正弦信号电压的峰-峰值成正比，如 图 3 所示。 （2）仅在水平偏转板加一扫描（锯齿）电压：为了能使 y 方向所加的随时间 t 变化的信 号电压 Uy(t)在空间展开，需在水平方向形成一时间轴。这一 t 轴可通过在水平偏转板加一如 图 4 所示的锯齿电压 Ux(t)，由于该电压在 0～1 时间内电压随时间成线性关系达到最大值， 使电子束在荧光屏上产生的亮点随时间线性水平移动，最后到达荧光屏的最右端。在 1～2 时间内（最理想情况是该时间为零）Ux(t)突然回到起点（即亮点回到荧光屏的最左端）。如此 重复变化，若频率足够高的话，则在荧光屏上形成了一条如图 4 所示的水平亮线，即 t 轴。 常规显示波形：如果在 Y 偏转板加一正电压（实际上任何所想观察的波形均可）同时在 X 偏转板加一锯齿电压，电子束受竖直、水平两个方向的力的作用下，电子的运动是两相互 垂直运动的合成。当两电压周期具有合适的关系时，在荧光屏上将能显示出所加正弦电压完 整周期的波形图。如图 5 所示。 H K G 1 G 2 Y X A 1 A 2 V2 R 1 R3 R 2 Y X H

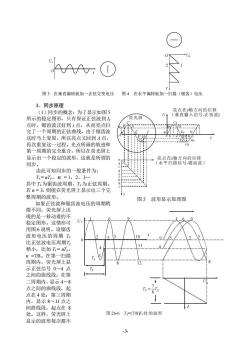

M, 图3在垂直偏转板加一正弦交变电压图4在水平偏转板加一扫描（锯齿）电压 3.同步原理 (1)同步的概今：为了显示加图 所示的稳定图形，只有保证正弦波到 荧光屏 从而亮点 这时马上复原，所以亮点又回到A点， 再次重复这一过程。光点所画的轨迹和 G 第一周期的完全重合，所以在荧光屏上 显示出一个稳定的波形，这就是所谓的 同步 由此可知同步的一般条件为： Tx=nTy,n=1,2,3… 其中T为锯齿波周期，T,为正弦周期。 若n=3,则能在荧光屏上显示出三个完 整周期的波形。 图5波形显示原理图 如果正弦波和锯齿波电压的周期稍 微不同，荧光屏上出 现的是一移动着的不 稳定图形。这情形可 U 用图6说明。设锯齿 波形电压的周期 比正弦波电压周期T, 稍小，比如Tx=nT n=78。在第一扫描 周期内，荧光屏上显 二周期内，显示4一8 点之间的曲线段，起 点在4处：第三周期 内，显示811点之 间曲线段，起点在8 处。这样， 荧光屏上 图266T=(7/8T,时的波形 显示的波形每次都不 -3

-3- 图 3 在垂直偏转板加一正弦交变电压 图 4 在水平偏转板加一扫描（锯齿）电压 3．同步原理 （1）同步的概念：为了显示如图 5 所示的稳定图形，只有保证正弦波到 Iy 点时，锯齿波正好到 i 点，从而亮点扫 完了一个周期的正弦曲线。由于锯齿波 这时马上复原，所以亮点又回到 A 点， 再次重复这一过程。光点所画的轨迹和 第一周期的完全重合，所以在荧光屏上 显示出一个稳定的波形，这就是所谓的 同步。 由此可知同步的一般条件为： Tx = nTy， n = 1，2，3… 其中 Tx为锯齿波周期，Ty为正弦周期。 若 n = 3，则能在荧光屏上显示出三个完 整周期的波形。 如果正弦波和锯齿波电压的周期稍 微不同，荧光屏上出 现的是一移动着的不 稳定图形。这情形可 用图 6 说明。设锯齿 波形电压的周期 Tx 比正弦波电压周期Ty 稍小，比如 Tx = nTy， n =7/8。在第一扫描 周期内，荧光屏上显 示正弦信号 0～4 点 之间的曲线段；在第 二周期内，显示 4～8 点之间的曲线段，起 点在 4 处；第三周期 内，显示 8～11 点之 间曲线段，起点在 8 处。这样，荧光屏上 显示的波形每次都不 O U x O U x 2 1 t t 亮点在 轴方向的位移 y （垂直输入信号 正弦波 - ) 亮点在 轴方向的位移 x （水平扫描信号 锯齿波） - 荧光屏 A B C D E F G H I By By Dy Cy Ay Ey Iy Hy Gy Fy a b c d e f g h i t a b c d e f g h i t U 图 5 波形显示原理图 U y Ux Tx Ty 8 7 = Tx Ty t 0 1 2 3 4 5 6 7 8 9 1 0 11 1 2 t 1 6 9 0 5 2 7 4 图 2 6-6 TX=(7/8)TY时的波形 8

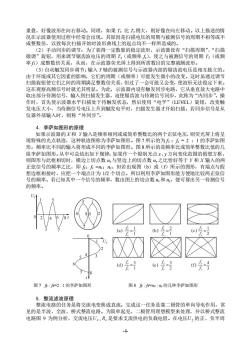

重叠，好像波形在向右移动。同理，如果T比T,稍大，则好像在向左移动。以上描述的情 况在示波器 (2)手动同步的调节：为了获得一定数量的稳定波形，示波器设有“扫描周期”、“扫描 微调”旋钮，用来调节锯齿波电压的周期T(或频率)，使之与被测信号的周期T,(或频 率)成整数倍关系，从而，在示波器荧光屏上得到所需数目的完整被测波形。 (3) 自动触发同步调节：输入Y轴的被测信号与示波器内部的锯齿波电压是相互独立的。 由于环境或其它因素的影响，它们的周期（或频率）可能发生微小的改变。这时虽通过调节 扫描旋钮使它们之间的周期满足整数倍关系，但过了一会可能又会变，使波形无法稳定下来。 这在观察高频信号时就尤其明显。为此，示波器内设有触发同步电路，它从垂直放大电路中 取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。操 作时，首先使示波器水平扫描处于待触发状态，然后使用“电平”(EVEL)旋钮，改变触 当待测信号电压上升到触发电平时，扫描发生器才开始扫描。若同步信号是从 仪器外部输入时，则称“外同步” 4.李萨如图形的原理 如果示波器的X和Y输入是频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈 现特殊的光点轨迹，这种轨迹图称为李萨如图形。图7所示的为：6=2：1的李萨如图 形。频率比不同的输入将形成不同的李萨如图形。图8所示的是频率比成简单整数比值的几 组李萨如图形。从中可总结出如下规律： 知果作 个限制光点x 向变化范围的假想方框 则图形与此框相切时，横边上切点数m,与竖边上的切点数,之比恰好等于Y和X输入的两 正弦信号的频率之比，即：￡=x:m。但若出现图(b)或(fD所示的图形，有端点与假 想边框相接时，应把一个端点计为12个切点。所以利用李萨如图形能方便地比较两正弦信 号的频率。若己知其中一个信号的频率，数出图上的切点数，和m,便可算出另一待测信号 的频率。 (a) (c) d)-2 e)号 0- 图7：=2：1的李萨如图形 图8：=r:m,的几种李萨如图形 5.整流滤波原理 整流电路的任务是将交流电变换成直流。完成这一任务是靠二极管的单向导电作用，常 见的是半波、全波、桥式整流电路。为简单起见，二极管用理想模型来处理，并以桥式整流 电路图9为例分析，交流电压U2,R,是要求支流供电的负载电阻。在电压U2的正、负半周 .4

-4- 重叠，好像波形在向右移动。同理，如果 Tx 比 Ty稍大，则好像在向左移动。以上描述的情 况在示波器使用过程中经常会出现。其原因是扫描电压的周期与被测信号的周期不相等或不 成整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。 （2）手动同步的调节：为了获得一定数量的稳定波形，示波器设有“扫描周期”、“扫描 微调”旋钮，用来调节锯齿波电压的周期 Tx（或频率 fx），使之与被测信号的周期 TY（或频 率 fY）成整数倍关系，从而，在示波器荧光屏上得到所需数目的完整被测波形。 （3）自动触发同步调节：输入 Y 轴的被测信号与示波器内部的锯齿波电压是相互独立的。 由于环境或其它因素的影响，它们的周期（或频率）可能发生微小的改变。这时虽通过调节 扫描旋钮使它们之间的周期满足整数倍关系，但过了一会可能又会变，使波形无法稳定下来。 这在观察高频信号时就尤其明显。为此，示波器内设有触发同步电路，它从垂直放大电路中 取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。操 作时，首先使示波器水平扫描处于待触发状态，然后使用“电平”（LEVEL）旋钮，改变触 发电压大小，当待测信号电压上升到触发电平时，扫描发生器才开始扫描。若同步信号是从 仪器外部输入时，则称“外同步”。 4. 李萨如图形的原理 如果示波器的 X 和 Y 输入是频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈 现特殊的光点轨迹，这种轨迹图称为李萨如图形。图 7 所示的为 fY ：fx = 2 ：1 的李萨如图 形。频率比不同的输入将形成不同的李萨如图形。图 8 所示的是频率比成简单整数比值的几 组李萨如图形。从中可总结出如下规律：如果作一个限制光点 x、y 方向变化范围的假想方框， 则图形与此框相切时，横边上切点数 nx与竖边上的切点数 ny之比恰好等于 Y 和 X 输入的两 正弦信号的频率之比，即 fy：fx =nx：ny。但若出现图（b）或（f）所示的图形，有端点与假 想边框相接时，应把一个端点计为 1/2 个切点。所以利用李萨如图形能方便地比较两正弦信 号的频率。若已知其中一个信号的频率，数出图上的切点数 nx和 ny，便可算出另一待测信号 的频率。 5. 整流滤波原理 整流电路的任务是将交流电变换成直流。完成这一任务是靠二极管的单向导电作用，常 见的是半波、全波、桥式整流电路。为简单起见，二极管用理想模型来处理，并以桥式整流 电路图 9 为例分析，交流电压 U2 , RL 是要求支流供电的负载电阻。在电压 U2 的正、负半周 图 7 fy : fx=2 : 1 的李萨如图形 图 8 fy : fx=nX : ny 的几种李萨如图形 U Y 0 t 1 2 3 4 5 6 7 8 5 1 0 2 7 3 6 8 0 1 2 3 4 5 6 7 8 t U X （ ） a （ ） b （ ） d （ ） c （ ） e （ ）f f f y x = 1 1 f f y x = 2 1 f f y x = 1 2 f f y x = 3 1 f f y x = 3 2 f f y x = 4 3

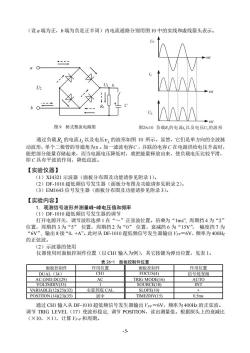

(设α端为正，b端为负是正半周)内电流通路分别用图10中的实线和嘘线箭头表示。 图9桥式整流电路图 图2610负载R,的电流，以及电压U,的波形 通过负载R,的电流红以及电压v,的波形如图10所示。显然，它们是单方向的全波脉 动波形，单个二极管的导通角为π。加一滤波电容C,并联的电容C在电源供给电压升高时 能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑， 即C具有平波的作用，降低纹波。 【实验仪器】 (1)X4321示波器（面板分布图及功能请参见附录1）。 (2)DF-1010超低频信号发生器（面板分布图及功能请参见附录2）。 (3)EM1643信号发生器（面板分布图及功能请参见附录3）。 【实验内容】 1.观测信号波形并测量峰-峰电压值和频率 (1)DF-1010超低频信号发生器的调节 打开电源开关，调节波形选择1在“~”正弦波位置。倍乘为“1ms”,周期挡4为“2” 位 周期挡3为“5”位置，周期挡2为“0”位置， 衰减挡 为“15V” 幅度挡7为 6V” 输出8接“0，+A”。此时从DF.1010超低频信号发生器输出pp=6V,率为4O0H 的正弦波。 (2)示波器的使用 仪器使用时面板控制件位置（以CH1输入为例），其它按键为弹出位置，见表1。 表26-1面板控制件位置 面板控制件 作用位 面板控制件 作用位置 DUAL (34) CHI FOCUS(4) 信号线变细】 AC.GND.DC(29) AC TRIG MODE(16) AUTO SDIV(3. SOUR 18 POSHON (5255 VARIABL CAL PE( 0.5ms 通过CH1输入从DF-1010超低频信号发生器输出Vp=6V, 频率为400业的正弦波 调节TRIG LEVEL(17)使波形稳定，调节POSITION,读出测量值。根据探头上的衰减比 (×10,×1),计算VpP和周期。 -5

-5- （设 a 端为正，b 端为负是正半周）内电流通路分别用图 10 中的实线和虚线箭头表示。 通过负载 RL 的电流 L i 以及电压 L v 的波形如图 10 所示。显然，它们是单方向的全波脉 动波形，单个二极管的导通角为  。加一滤波电容 C ，并联的电容 C 在电源供给电压升高时， 能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑， 即 C 具有平波的作用，降低纹波。 【实验仪器】 （1）XJ4321 示波器（面板分布图及功能请参见附录 1）。 （2）DF-1010 超低频信号发生器（面板分布图及功能请参见附录 2）。 （3）EM1643 信号发生器（面板分布图及功能请参见附录 3）。 【实验内容】 1. 观测信号波形并测量峰-峰电压值和频率 （1）DF-1010 超低频信号发生器的调节 打开电源开关，调节波形选择 1 在“～”正弦波位置。倍乘为“1ms”, 周期挡 4 为“2” 位置，周期挡 3 为“5” 位置，周期挡 2 为“0” 位置，衰减挡 6 为“15V”， 幅度挡 7 为 “6V”, 输出 8 接“0，+A”。此时从 DF-1010 超低频信号发生器输出VPP＝6V，频率为 400HZ 的正弦波。 （2）示波器的使用 仪器使用时面板控制件位置（以 CH1 输入为例），其它按键为弹出位置，见表 1。 表 26-1 面板控制件位置 面板控制件 作用位置 面板控制件 作用位置 DUAL（34） CH1 FOCUS(4) 信号线变细 AC.GND.DC(29) AC TRIG MODE(16) AUTO VOLTS/DIV(33) 1 SOURCE(18) INT VARIABLE(12)(25)(32) 右旋到底 CAL SLOPE(10) + POSITION (14)(23)(35) 居中 TIME/DIV(15) 0.5ms 通过 CH1 输入从 DF-1010 超低频信号发生器输出 VPP＝6V，频率为 400Hz 的正弦波。 调节 TRIG LEVEL（17）使波形稳定, 调节 POSITION，读出测量值。根据探头上的衰减比 （×10，×1），计算 VP-P 和周期。 a b RL C 图 9 桥式整流电路图 UL iL U2 UL U2 t t t i 图2 6-1 0 负载 的电流 以及电压 的波形 R i U L L L

-p=A×Vldi T=BXtime/div 式中A为波形在荧光屏上所占垂直格数，B为一个波形周期在荧光屏上所占水平格数。 在读A和B时，注意还要估读小格，旋钮每一级对应一大格，每一大格分为5小格，例 如3.3大格。 2.观察并绘出李萨如图形 (1)X轴给入正弦洁 从DF-1010超低频信号发生器输出频率为500的正弦波作为标准信号，从CH1(X) 输入。 (2)Y轴输入正弦波 EM1643信号发生器：按下电源开关，按下FUNCTION开关2选“~”正弦波，根据 信号频率选“RANGE”挡位，从“OUTPUT”输出信号，若信号太强，改变“AMPLITUDE” 旋钮，注意面板上所有二极管不亮。改变“FREQ VAR”旋钮，得到所需频率。信号从CH2 (Y)输) (3)按下示波器的XY11键，观察并绘出李萨如图形。 【数据与结果】 1.观察波形及对电压和频率的测量 (1)在坐标纸上将所观察到的正弦波形用曲线板按1：1的比例绘出。 (2)电压和频率测量数据记录见表2。 表26-2电压和频率数据表 DF1010信 示波器观测数据 生器上项 由正 V/div 垂直格数 Time/div 水平格数了(H2 3)比较'pp与pp:∫和∫若把pp和∫作为约定真值，分析示波器在量值测量上的 误差。 2.绘出所观察到的各种频率比的李萨如图形 若厂=500业为约定真值，依次求出EM1643信号发生器的输出频率∫，，并与该信号 发生器读数值：进行比较， 一一求出它们的相对误差，并讨论之。数据表参考表26-3。 表26-3数据表 m 12 13 23 图形 万-是5 Fy .oms 3.多种整流滤波电路 (1)观察半波整流的波形 6

-6- VP-P= A×V/div T= B×time/div 式中 A 为波形在荧光屏上所占垂直格数，B 为一个波形周期在荧光屏上所占水平格数。 在读Ａ和 B 时，注意还要估读小格，旋钮每一级对应一大格，每一大格分为 5 小格，例 如 3.3 大格。 2. 观察并绘出李萨如图形 （1）X 轴输入正弦波 从 DF-1010 超低频信号发生器输出频率为 500HZ 的正弦波作为标准信号，从 CH1（X） 输入。 （2）Y 轴输入正弦波 EM1643 信号发生器：按下电源开关，按下 FUNCTION 开关 2 选“～” 正弦波，根据 信号频率选“RANGE”挡位，从“OUTPUT”输出信号，若信号太强，改变“AMPLITUDE” 旋钮，注意面板上所有二极管不亮。改变“FREQ VAR”旋钮，得到所需频率。信号从 CH2 （Y）输入。 （3）按下示波器的 X-Y11 键，观察并绘出李萨如图形。 【数据与结果】 1. 观察波形及对电压和频率的测量 （1）在坐标纸上将所观察到的正弦波形用曲线板按 1 : 1 的比例绘出。 （2）电压和频率测量数据记录见表 2。 表 26-2 电压和频率数据表 DF1010 信号 发生器上读数 示波器观测数据 电压 VP-P （V） 频率 f （Hz） V/div 垂直格数 V'P-P Time/div 水平格数 f  （Hz） （3）比较VP-P 与V'P-P；f 和 f’'若把VP-P 和 f 作为约定真值，分析示波器在量值测量上的 误差。 2. 绘出所观察到的各种频率比的李萨如图形 若 x f =500Hz 为约定真值，依次求出 EM1643 信号发生器的输出频率 y f ，并与该信号 发生器读数值 y f  进行比较，一一求出它们的相对误差，并讨论之。数据表参考表 26-3。 表 26-3 数据表 nx:ny 1:1 1:2 1:3 2:3 图形 x y x y f n n f = F'y 100% '  − = y y y f f f E 3. 多种整流滤波电路 （1）观察半波整流的波形

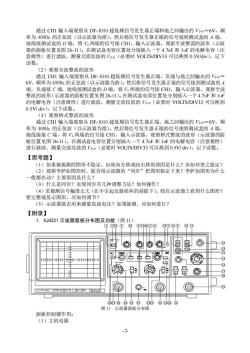

通过CH1输入端观察从DF.I010超低频信号发生器正端和地之间输出的Vr=6V,频 率为400z的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的A端， 地线接测试盒的D端，将两端的信号接CH1,输入示波器 观察半波整流的波形（ 器的面板位置见 图2611 试盆目 .uF和】 的电解电容（注 食极性)进行滤波，测量交流纹波的电容位经实时工DV33可以换到O5Vv,记 读数。 (2)观察全波整流的波形 通时H1输入常观容从DE1010超低桥信号发生器正瑞、伤鼎与地之间输出的V。 6V,频率为4002的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的 端，负端接C端，地线接测试盒的D端，将两端的信号接CHl,输 示波器，观察全污 整流的波形（示波器的面板位置见图2611）。在测试盒电容位置处分别插入一个4.7uF和1u 的电解电容（注意极性）进行滤波，测量交流纹波的VpP(必要时VOLTS/DIV33可以换到 0.5V/div),记下读数。 (3)观察桥式整流的波形 通过CH1输入端观察从DF-IOI0超低频信号发生器正端、地之间输出的Vpp=6V,频 率为400z的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的A端， 地线接接C端，将两端的信号接CH1,输入示波器，观察桥式整流的波形（示波器的面 板位置见图2611)。在测试盒电容位置分别插入一个4.7F和1uF的电解电容（注意极性） 进行滤波，测量交流纹波的Vpp(必要时VOLTS/DIV33可以换到0.5V/div),记下读数。 【思考题】 (1)如果被观测的图形不稳定，出现向左移或向右移的原因是什么？该如何使之稳定？ (2)观察李萨如图形时，能否用示波器的“同步”把图形稳定下来？李萨如图形为什么 一般都在动？主要原因是什么？ (3)什么是同步？实现同步有几种调整方法？如何操作？ (4)若被测信号幅度太大（在不引起仪器损坏的前提下），则在示波器上看到什么图形？ 要完整地显示图形，应如何调节？ (5)示波器能否用来测量直流电压？如果能测，应如何进行？ 【附录】 1.XJ4321示波器面板分布图及功能（图11） ③© 量量③ 图1示波器面板分布图 面板控制键作用： (1)主机电源 7

-7- 通过 CH1 输入端观察从 DF-1010 超低频信号发生器正端和地之间输出的ＶP-P＝6V，频 率为 400Hz 的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的 A 端， 地线接测试盒的 D 端，将 VL两端的信号接 CH1，输入示波器，观察半波整流的波形（示波 器的面板位置见图 26-11）。在测试盒电容位置处分别插入一个 4.7uF 和 1uF 的电解电容（注 意极性）进行滤波，测量交流纹波的 VP-P（必要时 VOLTS/DIV33 可以换到 0.5V/div），记下 读数。 （2）观察全波整流的波形 通过 CH1 输入端观察从 DF-1010 超低频信号发生器正端、负端与地之间输出的ＶP-P＝ 6V，频率为 400Hz 的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的 A 端，负端接 C 端，地线接测试盒的 D 端，将 VL两端的信号接 CH1，输入示波器，观察全波 整流的波形（示波器的面板位置见图 26-11）。在测试盒电容位置处分别插入一个 4.7uF 和 1uF 的电解电容（注意极性）进行滤波，测量交流纹波的 VP-P（必要时 VOLTS/DIV33 可以换到 0.5V/ div），记下读数。 （3）观察桥式整流的波形 通过 CH1 输入端观察从 DF-1010 超低频信号发生器正端、地之间输出的ＶP-P＝6V，频 率为 400Hz 的正弦波（以示波器为准）。然后将信号发生器正端的信号接到测试盒的 A 端， 地线接接 C 端，将 VL两端的信号接 CH1，输入示波器，观察桥式整流的波形（示波器的面 板位置见图 26-11）。在测试盒电容位置分别插入一个 4.7uF 和 1uF 的电解电容（注意极性） 进行滤波，测量交流纹波的 VP-P（必要时 VOLTS/DIV33 可以换到 0.5V/ div），记下读数。 【思考题】 （1）如果被观测的图形不稳定，出现向左移或向右移的原因是什么？该如何使之稳定？ （2）观察李萨如图形时，能否用示波器的“同步”把图形稳定下来？李萨如图形为什么 一般都在动？主要原因是什么？ （3）什么是同步？实现同步有几种调整方法？如何操作？ （4）若被测信号幅度太大（在不引起仪器损坏的前提下），则在示波器上看到什么图形？ 要完整地显示图形，应如何调节？ （5）示波器能否用来测量直流电压？如果能测，应如何进行？ 【附录】 1. XJ4321 示波器面板分布图及功能（图 11） 1 2 35 3 34 4 31 26 5 6 23 7 8 9 10 11 1 2 4 3 1 3 1 5 1 4 1 7 1 8 19 36 33 30 38 29 27 25 22 24 21 30 16 LUYANG 20MHZ SCILL SC PE YB4320 CH1 A C CH2 VOLT/DIV VOLT/DIV 图 11 示波器面板分布图 面板控制键作用： （1）主机电源

①电源开关(POWER):将电源开关按键弹出即为“关”位置，将电源接入，按电源开 关，以接通电源 ②电源指示灯：电源接通时指示灯亮。 ③亮度旋钮(NTENSITY):顺时针方向旋转旋钮，亮度增强。接通电源之前将该旋钮 逆时针方向旋转到底。 ④聚焦旋钮(FOCUS):用亮度控制钮将亮度调节至合适的标准，然后调节聚焦控制钮 直至轨迹达到最清晰的程度， 虽然调节亮度时聚焦可自动调节，但聚焦有时也会轻微变化。 如果出现这种情况，需重新调节聚焦。 ⑤光迹旋转旋钮(TRACE ROTATION):由于磁场的作用，当光迹在水平方向轻微倾斜 时，该旋钮用于调节光迹与水平刻度线平行。 ⑥刻度照明控制钮(SCALE ILLUM):该旋钮用于调节屏幕刻度的亮度。如果该旋钮顺 时针方向旋转，亮度将增加。 (2)垂直方向部分 O通道1输入端CH1NPUT(X)]:该输入端用于垂直方向的输入。在X-Y方式时输 入端的信号成为X轴信号。 ④通道2输入端CH2NPUT(Y)]:和通道1一样，但在X-Y方式时输入端的信号仍 为Y轴信号。 ②、⑨交流一接地一直流耦合选择开关(AC-GND-DC):选择垂直放大器的耦合方式。 交流(AC):垂直输入端由电容器来耦合。 接地(GND):放大器的输入瑞接地。 直流(DC):垂直放大器的输入端与信号直接耦合。 ⑥、国衰减器开关(VOLT/DIV):用于选择垂直偏转灵敏度的调节。如果使用的是 101的探头，计算时将幅度×10。 ⑤、②垂直微调旋钮(V八RIBLE):垂直微调用于连续改变电压偏转灵敏度，此旋钮 在正常情况下应位于顺时针方向旋转到底的位置。将旋钮逆时针方向旋转到底，垂直方向的 灵敏度下降到2.5倍以下。 四、⑤CH×5扩展、CH2×5扩展(CHI×5MAG、CH2X5MAG):按下×5扩展按 键，垂直方向的信号扩大5倍，最高灵敏度变为1mV/div。 ③、⑤垂直移位(POSITION):调节光迹在屏幕中的垂直位置。垂直方式工作按钮， 选择垂直方向的工作方式。 ④通道1选择(CH1):屏幕上仅显示CH1的信号 ⑧通道2选择(CH2):屏幕上仅显示CH2的信号 ④、⑧双踪选择(DUAL):同时按下CH1和CH2按纽，屏幕上会出现双踪并自动以 断续或交替方式同时显示CH1和CH2上的信号。 ①叠加(ADD):显示CH1和CH2输入电压的代数和。 ①CH2极性开关(INVERT):按此开关时CH2显示反相电压值 (3)水平方向部分 ⑤扫描时间因数选择开关(TME/DIV):共20挡在0.1μsdiv∽0.2sdiv范围选择扫 描速率。 8

-8- ①电源开关（POWER）：将电源开关按键弹出即为“关”位置，将电源接入，按电源开 关，以接通电源。 ②电源指示灯：电源接通时指示灯亮。 ③亮度旋钮（INTENSITY）：顺时针方向旋转旋钮，亮度增强。接通电源之前将该旋钮 逆时针方向旋转到底。 ④聚焦旋钮（FOCUS）：用亮度控制钮将亮度调节至合适的标准，然后调节聚焦控制钮 直至轨迹达到最清晰的程度，虽然调节亮度时聚焦可自动调节，但聚焦有时也会轻微变化。 如果出现这种情况，需重新调节聚焦。 ⑤光迹旋转旋钮（TRACE ROTATION）：由于磁场的作用，当光迹在水平方向轻微倾斜 时，该旋钮用于调节光迹与水平刻度线平行。 ⑥刻度照明控制钮（SCALE ILLUM）：该旋钮用于调节屏幕刻度的亮度。如果该旋钮顺 时针方向旋转，亮度将增加。 （2）垂直方向部分 ○30 通道 1 输入端[CH1 INPUT（X）]：该输入端用于垂直方向的输入。在 X-Y 方式时输 入端的信号成为 X 轴信号。 ○24 通道 2 输入端[CH2 INPUT（Y）]：和通道 1 一样，但在 X-Y 方式时输入端的信号仍 为 Y 轴信号。 ○22 、○29 交流—接地—直流耦合选择开关（AC-GND-DC）：选择垂直放大器的耦合方式。 交流（AC）：垂直输入端由电容器来耦合。 接地（GND）：放大器的输入端接地。 直流（DC）：垂直放大器的输入端与信号直接耦合。 ○26 、○33 衰减器开关（VOLT/DIV）： 用于选择垂直偏转灵敏度的调节。 如果使用的是 10:1 的探头，计算时将幅度×10。 ○25 、○32 垂直微调旋钮（VARIBLE）：垂直微调用于连续改变电压偏转灵敏度，此旋钮 在正常情况下应位于顺时针方向旋转到底的位置。将旋钮逆时针方向旋转到底，垂直方向的 灵敏度下降到 2.5 倍以下。 ○20 、○36 CH1×5 扩展、CH2×5 扩展（CH1×5MAG、CH2×5MAG）：按下×5 扩展按 键，垂直方向的信号扩大 5 倍，最高灵敏度变为 1mV/div。 ○23 、○35 垂直移位（POSITION）：调节光迹在屏幕中的垂直位置。垂直方式工作按钮, 选择垂直方向的工作方式。 ○34 通道 1 选择（CH1）：屏幕上仅显示 CH1 的信号。 ○28 通道 2 选择（CH2）：屏幕上仅显示 CH2 的信号。 ○34 、○28 双踪选择（DUAL）：同时按下 CH1 和 CH2 按钮，屏幕上会出现双踪并自动以 断续或交替方式同时显示 CH1 和 CH2 上的信号。 ○31 叠加（ADD）：显示 CH1 和 CH2 输入电压的代数和。 ○21 CH2 极性开关（INVERT）：按此开关时 CH2 显示反相电压值。 （3）水平方向部分 ○15 扫描时间因数选择开关（TIME/DIV）：共 20 挡 在 0.1μs/div∽0.2s/div 范围选择扫 描速率

①XY控制键：如X-Y工作方式时，垂直偏转信号接入CH2输入端，水平偏转信号接 入CH1输入端。 ③通道2垂直移位键(POSITION):控制通道2在屏幕中的垂直位置，当工作在X-Y 方式时，该键用于Y方向的移位。 ②扫描微调控制键(VARIBLE):此旋钮以顺时针方向旋转到底时处于校准位置，扫描 由Time/div开关指示。该旋钮逆时针方向旋转到底，扫描减慢2.5倍以上。正常工作时，该 旋钮位于校准位置。 ④水平移位(POSITION):用于调节轨迹在水平方向移动。顺时针方向旋转该旋钮向 右移动光迹，逆时针方向旋转向左移动光迹。 ⑨扩展控制键(MAG×5)、(MAG×10,仅YB4360):按下去时，扫描因数×5扩展 或×10扩展。扫描时间是Timeldiv开关指示数值的1/5或l/10。例如：×5扩展时，100μsdiv 为20μsdiv。部分波形的扩展：将波形的尖端移到水平尺寸的中心，按下×5或×10扩展按 钮，波形将扩展5倍或10倍。 ③ALT扩展按钮(ALT-MAG):按下此键，扫描因数×1、X5或X10同时显示。此时 要把放大部分移到屏幕中心，按下ALT-MAG键。扩展以后的光迹可由光迹分离控制键③移 位距×1光迹1.5div或更远的地方。同时使用垂直双踪方式和水平ALT-MAG可在屏幕上同 时显示四条光迹。 (4)触发(TRIG) ⑧触发源选择开关(SOURCE):选择触发信号源。 内触发(INT):CHl或CH2上的输入信号是触发信号。 通道2触发(CH2):CH2上的输入信号是触发信号。 电源触发(LINE):电源频率成为触发信号。 外触发(EXT):触发输入上的触发信号是外部信号，用于特殊信号的触发。 国交替触发(ALTTRIG):在双踪示波器交替显示时，触发信号交替来自于两个Y通道， 此方式可用于同时观察两路不相关信号。 ⑨外触发输入插座(EXTINPUT):用于外部触发信号的输入。 ⑦触发电平旋钮(TRIG LEVEL):用于调节被测信号在某地电平触发同步 ⑩触发极性按钮(SLOPE):触发极性选择。用于选择信号的上升沿或下降沿触发。 ⑥触发方式选择(TRIG MODE): 自动(AUTO):在自动扫描方式时扫描电路自动进行扫描。在没有信号输入或输入信号 没有被触发同时，屏幕上仍然可以显示扫描基线。常态(NOM):有触发信号才能扫描， 否则屏幕上无扫描显示。当输入信号的频率低于20z时，请用常态触发方式。 TVH:用于观察电视信号中行信号波形。 TV.V:用于观察电视信号中场信号波形。 (注意：仅在触发信号为负同步信号时，TVV和TVH同步。) ⑦校准信号(CAL):电压幅度为0.5VP-P,频率为1kHz的方波信号。 ⑦接地柱十：接地端

-9- ○11 X-Y 控制键：如 X-Y 工作方式时，垂直偏转信号接入 CH2 输入端，水平偏转信号接 入 CH1 输入端。 ○23 通道 2 垂直移位键（POSITION）：控制通道 2 在屏幕中的垂直位置，当工作在 X-Y 方式时，该键用于 Y 方向的移位。 ○12 扫描微调控制键（VARIBLE）：此旋钮以顺时针方向旋转到底时处于校准位置，扫描 由 Time/div 开关指示。该旋钮逆时针方向旋转到底，扫描减慢 2.5 倍以上。正常工作时，该 旋钮位于校准位置。 ○14 水平移位（POSITION）：用于调节轨迹在水平方向移动。顺时针方向旋转该旋钮向 右移动光迹，逆时针方向旋转向左移动光迹。 ○9 扩展控制键（MAG×5）、（MAG×10，仅 YB4360）：按下去时，扫描因数×5 扩展 或×10 扩展。扫描时间是 Time/div 开关指示数值的 1/5 或 1/10。例如：×5 扩展时，100μs/div 为 20μs/div。部分波形的扩展：将波形的尖端移到水平尺寸的中心，按下×5 或×10 扩展按 钮，波形将扩展 5 倍或 10 倍。 ○13 ALT 扩展按钮（ALT-MAG）：按下此键，扫描因数×1、×5 或×10 同时显示。此时 要把放大部分移到屏幕中心，按下 ALT-MAG 键。扩展以后的光迹可由光迹分离控制键○13 移 位距×1 光迹 1.5div 或更远的地方。同时使用垂直双踪方式和水平 ALT-MAG 可在屏幕上同 时显示四条光迹。 （4）触发（TRIG） ○18 触发源选择开关（SOURCE）：选择触发信号源。 内触发（INT）：CH1 或 CH2 上的输入信号是触发信号。 通道 2 触发（CH2）：CH2 上的输入信号是触发信号。 电源触发（LINE）：电源频率成为触发信号。 外触发（EXT）：触发输入上的触发信号是外部信号，用于特殊信号的触发。 ○43 交替触发（ALT TRIG）：在双踪示波器交替显示时，触发信号交替来自于两个 Y 通道， 此方式可用于同时观察两路不相关信号。 ○19 外触发输入插座（EXT INPUT）：用于外部触发信号的输入。 ○17 触发电平旋钮（TRIG LEVEL）：用于调节被测信号在某地电平触发同步。 ○10 触发极性按钮（SLOPE）：触发极性选择。用于选择信号的上升沿或下降沿触发。 ○16 触发方式选择（TRIG MODE）： 自动（AUTO）：在自动扫描方式时扫描电路自动进行扫描。在没有信号输入或输入信号 没有被触发同时，屏幕上仍然可以显示扫描基线。常态（NORM）：有触发信号才能扫描， 否则屏幕上无扫描显示。当输入信号的频率低于 20Hz 时，请用常态触发方式。 TV-H：用于观察电视信号中行信号波形。 TV-V：用于观察电视信号中场信号波形。 （注意：仅在触发信号为负同步信号时，TV-V 和 TV-H 同步。） ○7 校准信号（CAL）：电压幅度为 0.5VP-P，频率为 1kHz 的方波信号。 ○27 接地柱┴：接地端

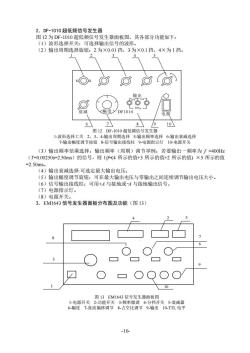

2.DF-1010超低频信号发生器 图12为DF-1010超低频信号发生器面板图，其各部分功能如下： (1)波形选择开关：可选择输出信号的波形。 (2)输出周期选择旋钮：2为×0.01挡，3为×0.1挡，4×为1挡。 4 输出 DF1010 6 8 10 图12DF-1010超低频信号发生器 1-波形选择工关2、3、4输出周期时 S5输出频率选择6输出衰减选择 7-输出幅度调节按钮8信号输出接线柱9电源指示灯10电源开关 (3)输出频率倍乘选择：输出频率（周期）调节举例：若要输出一频率为∫=400H (T=0.00250s=2.50ms)的信号，则1片4所示的值+3所示的值+2所示的值)×5所示的值 =2.50ms。 (4)输出衰减选择：可选定最大输出电压。 (5)输出幅度调节旋钮：可在最大输出电压与零输出之间连续调节输出电压大小。 (6)信号输出接线柱：可用+A与接地或A与接地输出信号。 (7)电源指示灯。 (8)电源开关。 3.EM1643信号发生器面板分布图及功能（图13） 10 图13M1643信号发生器面板图 1-电源开关2-功能开关3频率微调4分挡开关5衰减器 6幅度7直流偏移调节8-占空比调节9输出10-TL电平 -10

-10- 2．DF-1010 超低频信号发生器 图 12 为 DF-1010 超低频信号发生器面板图，其各部分功能如下： （1）波形选择开关：可选择输出信号的波形。 （2）输出周期选择旋钮：2 为×0.01 挡，3 为×0.1 挡，4×为 1 挡。 1 2 3 4 5 6 7 8 9 1 0 输 出 15V 15V 30VP P 衰 减 幅 度 电 源 DF1010 图 12 DF-1010 超低频信号发生器 1-波形选择工关 2、3、4-输出周期选择 5-输出频率选择 6-输出衰减选择 7-输出幅度调节按钮 8-信号输出接线柱 9-电源指示灯 10-电源开关 （3）输出频率倍乘选择：输出频率（周期）调节举例：若要输出一频率为 f =400Hz （T=0.00250s=2.50ms）的信号，则 1/f=(4 所示的值+3 所示的值+2 所示的值) ×5 所示的值 =2.50ms。 （4）输出衰减选择:可选定最大输出电压。 （5）输出幅度调节旋钮：可在最大输出电压与零输出之间连续调节输出电压大小。 （6）信号输出接线柱：可用+A 与接地或-A 与接地输出信号。 （7）电源指示灯。 （8）电源开关。 3．EM1643 信号发生器面板分布图及功能（图 13） 图 13 EM1643 信号发生器面板图 1-电源开关 2-功能开关 3-频率微调 4-分挡开关 5-衰减器 6-幅度 7-直流偏移调节 8-占空比调节 9-输出 10-TTL 电平 4 2 5 7 6 9 1 10 3 8
