《机械制图与计算机绘图》课程教学资源（实验指导）实验三 绘制组合体三视图

实验三绘制组合体三视图 实验准备 1.复习前面实验的相关内容。 2.预习本实验指导，了解实验内容及过程。 3.带教材、实验指导、可移动的存储设备。 实验目的 1.进一步熟悉A如toCAD绘制和编辑图形的命令、设置绘图环境。 2.掌握尺寸样式的设置方法。 3.掌握绘制三视图和标注尺寸的基本方法和技巧。 4.绘制一张完整的A3幅面三视图并注尺寸。 实验时间 共4+2小时（课内4小时，课外2小时）。 实验内容 绘制图3-14（机械类）或图3-15（建筑和水工类）A3幅面的三视图，并标注尺寸 实验步骤 一、设置尺寸标注样式 尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四个要素构成。 所谓尺寸标注样式就是确定这四个要素的外观式样、大小、精度及其相互位置关系。未设 置前系统只有一个缺省的标注样式为“1S0-25”,这个样式不符合我国关于制图的标准规定。 我们可在这个缺省样式基础上根据需要重新设置尺寸标注样式。 AutoCAD提供了一个“尺寸标注样式管理器”（图31），用于建立新的尺寸样式和管理己 有的尺寸样式。按下面步骤操作。 (一)新建尺寸样式 1.“视图”下拉菜单一“工具栏”，打开“自定义”对话框，在该对话框中的“工具栏” 选项中选择“标注”，打开“标注”工具条，如图3-11所示，单击“标注样式”图标（最 后面一个)，弹出“标注样式管理器”对话框（图3-1）也可通过“标注”下拉菜单选“样式”， 弹出“标注样式管理器”对话框。 注意：“视图”下拉菜单一“工具栏”，打开“自定义”对话框，从而打开“标注”工具条 的方法，适用于打开共他所有的工具条 2.单击“新建”按钮打开“创建新标注样式”对话框（图3-2）。在“新样式名”中填入

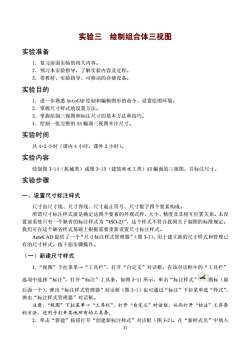

实验三 绘制组合体三视图 实验准备 1．复习前面实验的相关内容。 2．预习本实验指导，了解实验内容及过程。 3．带教材、实验指导、可移动的存储设备。 实验目的 1．进一步熟悉 AutoCAD 绘制和编辑图形的命令、设置绘图环境。 2．掌握尺寸样式的设置方法。 3．掌握绘制三视图和标注尺寸的基本方法和技巧。 4．绘制一张完整的 A3 幅面三视图并注尺寸。 实验时间 共 4+2 小时（课内 4 小时，课外 2 小时）。 实验内容 绘制图 3-14（机械类）或图 3-15（建筑和水工类）A3 幅面的三视图，并标注尺寸。 实验步骤 一、设置尺寸标注样式 尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四个要素构成。 所谓尺寸标注样式就是确定这四个要素的外观式样、大小、精度及其相互位置关系。未设 置前系统只有一个缺省的标注样式为“ISO-25”，这个样式不符合我国关于制图的标准规定。 我们可在这个缺省样式基础上根据需要重新设置尺寸标注样式。 AutoCAD 提供了一个“尺寸标注样式管理器”（图 3-1），用于建立新的尺寸样式和管理已 有的尺寸样式。按下面步骤操作。 （一）新建尺寸样式 1．“视图”下拉菜单→“工具栏”，打开“自定义”对话框，在该对话框中的“工具栏” 选项中选择“标注”，打开“标注”工具条，如图 3-11 所示，单击“标注样式” 图标（最 后面一个），弹出“标注样式管理器”对话框（图 3-1）也可通过“标注”下拉菜单选“样式”， 弹出“标注样式管理器”对话框。 注意：“视图”下拉菜单→“工具栏”，打开“自定义”对话框，从而打开“标注”工具条 的方法，适用于打开其他所有的工具条。 2．单击“新建”按钮打开“创建新标注样式”对话框（图 3-2）。在“新样式名”中填入 31

自己命名的样式名（如mystyIe),这样就创建了名为“mystyle”的新尺寸样式，该样式是以 “IS0-25”为基础样式，适用于所有类型的尺寸。 3.单击“继续”按钮，打开图3-3对话框。下面就对该样式中各项参数进行设置。 侨标注样式馆理器 回☒ 预宽：1S0- T902S 置为当前心 修改四.司 比数C,□ 列出 s 有样 关闭☐帮助0] 图31尺寸标注样式管理器对话框 创建标在样式 ■2区 新样式名)：y1。 基础样式)：025 用于0： 所有标 鞋续☐取神☐吊助的 图3-2创建新标注样式 (二)尺寸样式的设置 1.“直线和箭头”选项卡（图3-3） 该选项卡用于设置尺寸线、尺寸界线、尺寸起止符号和圆心符号的特征参数。 (1)机械类专业按图3-3进行设置： “基线间距”栏：设定数值为“6”；“超出尺寸线”栏：设定数值为“2”；“箭头”选项： 选“实心闭合”箭头；“箭头”选项中“第一个”、“第二个”都选“实心闭合”：“箭头大小” 设为“3”。“圆心标记类型”选“无”（不注圆心符号）

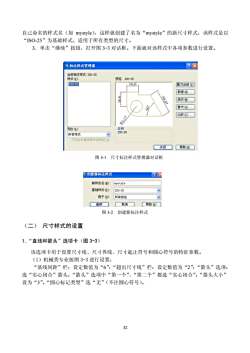

自己命名的样式名（如 mystyle），这样就创建了名为“mystyle”的新尺寸样式，该样式是以 “ISO-25”为基础样式，适用于所有类型的尺寸。 3．单击“继续”按钮，打开图 3-3 对话框。下面就对该样式中各项参数进行设置。 图 3-1 尺寸标注样式管理器对话框 图 3-2 创建新标注样式 （二） 尺寸样式的设置 1．“直线和箭头”选项卡（图 3-3） 该选项卡用于设置尺寸线、尺寸界线、尺寸起止符号和圆心符号的特征参数。 （1）机械类专业按图 3-3 进行设置： “基线间距”栏：设定数值为“6”；“超出尺寸线”栏：设定数值为“2”；“箭头”选项： 选“实心闭合”箭头；“箭头”选项中“第一个”、“第二个”都选“实心闭合”；“箭头大小” 设为“3”。“圆心标记类型”选“无”（不注圆心符号）。 32

原锋改标注样式：1S0-25 ②☒ 五钱和帝头文宇调整■主单位换算单位公差 尺寸缓 141■ ■loek 线宽@ -ByBlock 超出标记创) 隐：口尺寸钱1四口尺时线 领色) ■y81oek 第一个D:图实心闭合 线宽) -ByBlock 第二个四：国实心闭合 超出尺寸线C) 2 需实心闭 箭头大小红) 起点偏移显) 0.625 圆心标记 隐⑤)：口尺寸界线1@)口尺寸界线2 类型)：无大小)： 确定☐取消帮动 图33直线和箭头选项卡（机械类） 季修改标注样式：yt71。 回☒ 级理隆 节渔C) 线宽 超出标记 0 蒌铡问距 S0. 度 尺寸线1则尺寸线 尺寸界线 第个红：口建税标记 动色B】 ■By1ock 城宽) 第个①)：津筑标记 -ByBlock 超出尺寸线) 图实心闭2 箭头大小四) 25 起点偏移量)： 0.625 隐深):口尺寸界线1)口尺寸界线2 型际大小@2s☐日 确定☐取消☐帮助0门 图34直线和箭头选项卡（建筑、水工类） 33

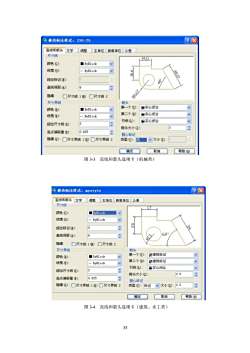

图 3-3 直线和箭头选项卡（机械类） 图 3-4 直线和箭头选项卡（建筑、水工类） 33

(2)建筑、水工类专业按图3-4进行设置： “基线间距”栏：设定数值为“6”：“超出尺寸线”栏：设定数值为“2”：“起点偏移量” 栏：设定数值为“2”：“箭头”选项中“第一个”、“第二个”都选“选建筑标记”（粗短斜线）： “箭头大小”设为“2.5”：“圆心标记类型”选“无”（不注圆心符号）。 2.“文字”选项卡（图3-5） 该选项卡用于设置尺寸数字的字体样式、字高、位置等。请按图3-5进行设置； 厣修改标注群式：yty1e 直线和箭头文宇调整主单位换算单位公差 文字外观 16.93 文字样式0：drd■回 文字色g):☐y1ok 文宇高度心)： 3 分数高度比例D: ☐绘制文字边相) 813 文字位置 文字对济) 岳直00： 上方 0水平 水平) 置中 ⊙与尺寸线对济 从尺寸线偏移0) 0.625☐ OI0标准 图35文字选项卡 超出尺寸线2 52 基线间距6 30 从尺寸线偏 起点偏移 图3-6尺寸某些参数含意

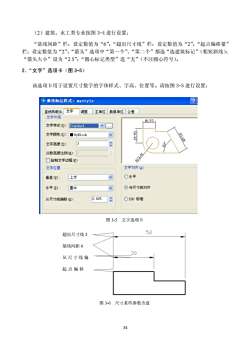

（2）建筑、水工类专业按图 3-4 进行设置： “基线间距”栏：设定数值为“6”；“超出尺寸线”栏：设定数值为“2”；“起点偏移量” 栏：设定数值为“2”；“箭头”选项中“第一个”、“第二个”都选“选建筑标记”（粗短斜线）； “箭头大小”设为“2.5”；“圆心标记类型”选“无”（不注圆心符号）。 2．“文字”选项卡（图 3-5） 该选项卡用于设置尺寸数字的字体样式、字高、位置等。请按图 3-5 进行设置： 从尺寸线偏移 超出尺寸线 2 基线间距 6 起点偏移量 图 3-5 文字选项卡 图 3-6 尺寸某些参数含意 从尺寸线偏 超出尺寸线 2 基线间距 6 起点偏移 34

字体样式设置： 按下“文字样式”栏右边的“.”按钮，弹出“文字样式”对话框，如图2-8所示，单击 “新建”按钮，弹出“新建文字样式”对话框（图2-9）在“样式名”栏里输入“尺寸”单击 “确定”，关闭对话框。 在“文字样式”对话框（图2-8）的“字体名”下拉列表中选“xt.shx”字型，在“宽度 比例因子”栏中输入0.7：单击“应用”一“关闭”，关闭对话框。接下来按图3-5进行设置： “文字高度”栏：设定数值为“3”：“文字位置”选项：“垂直”栏选“上方”；“水平”栏 选“置中”：“文字对齐”选项：选“与尺寸线对齐”。 注：“直线和箭头”、“文字”选项卡中某些参数的含意如图3-6所示。 3.“调整”选项卡（图3-7） 该选项卡用于调整箭头和尺寸数字的放置位置。请按图37进行设置 在“调整选项”栏中，选择“文字和箭头”：在“文字位置”栏中，选择“尺寸线旁边” 在“标注特征比例”栏中，可选“使用全局比例”方式：在“调整”栏中，选择第二项“始终 在尺寸界线之间绘制尺寸线”。 下售改标注样丈：y3ty1心 2☒ *等 69 O文字或箭头，取最住效果 0 ⊙位李和销因 834 ○文字始终保持在尺寸界线之间 标注特征比例 ☐若不能放在尺寸界线内，则消除箭头 ⊙使用全局比例S) O技相局图低空间)缩放标注 票在秋以位置时，将其置于 ⊙尺寸就旁边⑧) ■标注时手动放置文字①) 方，不加引线延 ☑始终在尺寸界线之问绘制尺寸线) 确定口取消☐帮助心 图3-7调整选项卡 4.“主单位”选项卡（图3-8） 该选项卡中设置主要单位的格式及精度，并可设置标注文字的前缀和后缀。请按图3-8 进行设置： “精度”栏：点击白框右边的下箭头来选择“0”：“舍入”栏：同样方法选择“0”；“比例 因子”栏：在白框中填入标注尺寸时的比例（是绘图比例的倒数）。 35

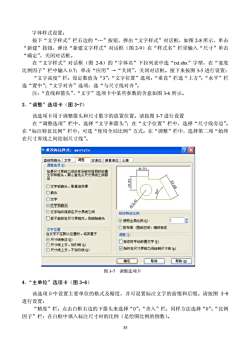

字体样式设置： 按下“文字样式”栏右边的“.”按钮，弹出“文字样式”对话框，如图 2-8 所示，单击 “新建”按钮，弹出“新建文字样式”对话框（图 2-9）在“样式名”栏里输入“尺寸”单击 “确定”，关闭对话框。 在“文字样式”对话框（图 2-8）的“字体名”下拉列表中选“txt.shx”字型，在“宽度 比例因子”栏中输入 0.7；单击“应用”→“关闭”，关闭对话框。接下来按图 3-5 进行设置： “文字高度”栏：设定数值为“3”；“文字位置”选项：“垂直”栏选“上方”；“水平”栏 选“置中”；“文字对齐”选项：选“与尺寸线对齐”。 注：“直线和箭头”、“文字”选项卡中某些参数的含意如图 3-6 所示。 3．“调整”选项卡（图 3-7） 该选项卡用于调整箭头和尺寸数字的放置位置。请按图 3-7 进行设置 在“调整选项”栏中，选择“文字和箭头”；在“文字位置”栏中，选择“尺寸线旁边”。 在“标注特征比例”栏中，可选“使用全局比例”方式；在“调整”栏中，选择第二项“始终 在尺寸界线之间绘制尺寸线”。 图 3-7 调整选项卡 4．“主单位”选项卡（图 3-8） 该选项卡中设置主要单位的格式及精度，并可设置标注文字的前缀和后缀。请按图 3-8 进行设置： “精度”栏：点击白框右边的下箭头来选择“0”；“舍入”栏：同样方法选择“0”；“比例 因子”栏：在白框中填入标注尺寸时的比例（是绘图比例的倒数）。 35

“消零”栏：选择“后续”：“角度标注”选项中的“单位格式”栏：选“度分秒”：“精 度”栏选“0d”。 直线和前头文字调差主单位热其单位公差 单位格式四 小数 精度)： 分数格式圈) 小数分隔符C) 逗点)】 舍入⑧) 0 13 后领S) 角度标注 景单位比例 单位格式 度/分/秒 比例因子 1 圆仅应用布局标注 精度Q) 消零 消零 前导， ■0英尺 ☐前导) ☑后续) ■0英寸工) ■后续圆) 确定取消☐帮助) 图38主单位选项卡 5.换算单位、公差选项卡 该两项选项卡用于换算单位的格式和精度、公差设置等。该两项暂时不用设置。 全部设置完成后“确定”一“关闭”，关闭对话框。 (三)附加尺寸标注方式的设置 前面我们己经建了一个名为“mystyle”的新的尺寸样式，这个样式为用于所有类型的尺 寸标注。但是按国标规定，不同类型的尺寸标注方式是不同的。如角度尺寸的尺寸数字方向永 远朝上等。我们可采用设置附加尺寸标注方式的方法解决这一问题。 1.附加直径型尺寸标注方式 在设置完“mystyle”之后，再打开图3-l对话框，用鼠标选上“mystyle”尺寸样式，单 击“新建”按钮，弹出“创建新尺寸样式”对话框（图3-9）。按图3-9设置：在“用于：”栏 中选“直径标注”（如图3-9，即可建立附加在“mystyle”样式下，专用于标注直径型尺寸的 附加型尺寸标注方式。 单击“继续”按钮： (1)在弹出的“新建标注样式：mysyle:直径”对话框中打开“文字”选项卡（与图3-5 类似)，在右下角的“文字对齐方式”栏中，选择最下面一项“1S0标准”。 (2)再打开该对话框中的“调整”选项卡（图36），在右下角的“微调”栏中，将第一 36

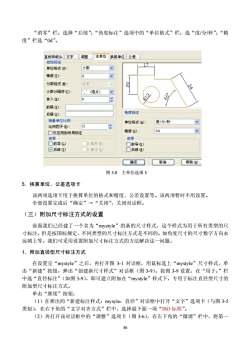

“消零”栏：选择“后续”；“角度标注”选项中的“单位格式”栏：选“度/分/秒”；“精 度”栏选“0d”。 图 3-8 主单位选项卡 5．换算单位、公差选项卡 该两项选项卡用于换算单位的格式和精度、公差设置等。该两项暂时不用设置。 全部设置完成后“确定”→“关闭”，关闭对话框。 （三）附加尺寸标注方式的设置 前面我们已经建了一个名为“mystyle”的新的尺寸样式，这个样式为用于所有类型的尺 寸标注。但是按国标规定，不同类型的尺寸标注方式是不同的。如角度尺寸的尺寸数字方向永 远朝上等。我们可采用设置附加尺寸标注方式的方法解决这一问题。 1．附加直径型尺寸标注方式 在设置完“mystyle”之后，再打开图 3-1 对话框，用鼠标选上“mystyle”尺寸样式，单 击“新建”按钮，弹出“创建新尺寸样式”对话框（图 3-9）。按图 3-9 设置：在“用于：”栏 中选“直径标注”（如图 3-9），即可建立附加在“mystyle”样式下，专用于标注直径型尺寸的 附加型尺寸标注方式。 单击“继续”按钮： （1）在弹出的“新建标注样式：mysyle：直径”对话框中打开“文字”选项卡（与图 3-5 类似），在右下角的“文字对齐方式”栏中，选择最下面一项“ISO 标准”。 （2）再打开该对话框中的“调整”选项卡（图 3-6），在右下角的“微调”栏中，将第一 36

项“标注时手动放置文字”选上，可在标注尺寸 ☒ 时动态的放置文字。 新样式名圆：副本ytle (3)建专业不要增加一项设置 基础样式) 打开“直线和箭头”选项卡（图3-4），在 mystyle “箭头”下拉列表中选“实心箭头”为尺寸起止 用于0 符号。 维续 (4)按“确定”按钮，完成设置。 有和达差 2.附加半径型尺寸标注方式 图39创建新标注样式对话框 在图31“标注样式管理器”对话框中，用 鼠标选上“mystyle”尺寸样式，单击“新建”按钮，在“创建新尺寸样式”对话框中“用于：” 栏中选“半径标注”，然后再单击“继续”按纽： (I)同样在出现的“新建标注样式：mysyle:半径”对话框中打开“文字”选项卡（与 图3-5类似)，在右下角的“文字对齐方式”栏中，选择最下面一项“S0标准”。 (2)同样再打开该对话框中的“调整”选项卡（图3-7），在右下角的“微调”栏中，将 第一项“标注时手动放置文字”选上。可在标注尺寸时动态的放置文字。 (3)建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 (4)按“确定”按钮，完成设置。 3.附加角度型尺寸标注方式 在图3-1“标注样式管理器”对话框中，用鼠标选上“mystyle”尺寸样式，单击“新建1 按钮，打开“创建新尺寸样式”对话框，在“用于：”栏中选“角度标注”单击“继续”按钮， 在出现的“新建标注样式：mysyle:角度”对话框中打开“文字”选项卡（与图3-5类似）： (1)在“文字位置”区的“垂直”栏选“外部”： 团标注样式管理器 ?☒ 预1角度 新建. 60 代 比较C) 出①) 所有样式 肤透行 关闭☐帮助) 图310设置完成之后的“标注样式管理器”对话框

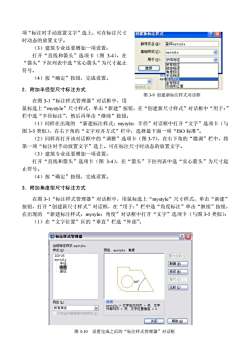

项“标注时手动放置文字”选上，可在标注尺寸 时动态的放置文字。 （3）建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图 3-4），在 “箭头”下拉列表中选“实心箭头”为尺寸起止 符号。 （4）按“确定”按钮，完成设置。 2．附加半径型尺寸标注方式 在图 3-1“标注样式管理器”对话框中，用 鼠标选上“mystyle”尺寸样式，单击“新建”按钮，在“创建新尺寸样式”对话框中“用于：” 栏中选“半径标注”，然后再单击“继续”按钮： 图 3-9 创建新标注样式对话框 （1）同样在出现的 “新建标注样式：mysyle：半径”对话框中打开“文字”选项卡（与 图 3-5 类似），在右下角的“文字对齐方式”栏中，选择最下面一项“ISO 标准”。 （2）同样再打开该对话框中的“调整”选项卡（图 3-7），在右下角的“微调”栏中，将 第一项“标注时手动放置文字”选上。可在标注尺寸时动态的放置文字。 （3）建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图 3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 （4）按“确定”按钮，完成设置。 3．附加角度型尺寸标注方式 在图 3-1“标注样式管理器”对话框中，用鼠标选上“mystyle”尺寸样式，单击“新建” 按钮，打开“创建新尺寸样式”对话框，在“用于：”栏中选“角度标注”单击“继续”按钮， 在出现的 “新建标注样式：mysyle：角度”对话框中打开“文字”选项卡（与图 3-5 类似）： （1）在“文字位置”区的“垂直”栏选“外部”； 37 图 3-10 设置完成之后的“标注样式管理器”对话框

(2)在右下角的“文字对齐”选项中选“水平” (3)建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 (4)按“确定”按钮，完成附加角度型尺寸标注方式设置。 都设置完成之后的尺寸标注样式管理器对话框如图3-10。 尺寸样式的设置较复杂，如果在标注尺寸过程中，有哪一项不合适，还可再进行修改。其 方法是：打开图3-10尺寸标注样式管理器对话框，单击左边栏式栏中要修改的任意一项→单 击右侧的“修改”按钮，即可对该项尺寸样式进行修改。 二、尺寸标注举例 1.尺寸标注工具条 打开“标注”工具条：“视图”→“工具栏”→“标注”（图311） 1个￥S么州⊙A问025 图311标注工具栏 2.练习标注图3-12的尺寸 (1)标注左边第一个长度尺寸50。此尺寸为线性尺寸。 命令 单击“线性标注”图标门 命令：.dimlinear 指定第一条尺寸界线原点我】 1捕捉图中B点 指定第二条尺寸界线原点： 星捕捉图中C,点 创建了无关联的标注。指定尺寸线位置或 [多行文字W0/文字(T)/角度(A)/水平()/垂直()/旋转()]： 移动鼠标到合适位置，按左健，则自动标出 宽度尺寸，其中尺寸数字由系统自动测量注出 标注文字-50 (2)标注垂直方向的直径尺寸中45。 命令：」 川回车重复前面“线性尺寸”标注 38

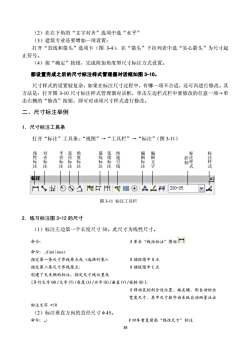

（2）在右下角的“文字对齐”选项中选“水平” （3）建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图 3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 （4）按“确定”按钮，完成附加角度型尺寸标注方式设置。 都设置完成之后的尺寸标注样式管理器对话框如图 3-10。 尺寸样式的设置较复杂，如果在标注尺寸过程中，有哪一项不合适，还可再进行修改。其 方法是：打开图 3-10 尺寸标注样式管理器对话框，单击左边栏式栏中要修改的任意一项→单 击右侧的“修改”按钮，即可对该项尺寸样式进行修改。 二、尺寸标注举例 1．尺寸标注工具条 打开“标注”工具条：“视图”→“工具栏”→“标注”（图 3-11） 图 3-11 标注工具栏 线性标注 对齐标注 半径标注 直径标注 角度标注 基线标注 连续标注 快速引线 编辑标注 编辑文字 标注样式 控制 标注样式 2．练习标注图 3-12 的尺寸 （1）标注左边第一个长度尺寸 50。此尺寸为线性尺寸。 命令: ∥单击“线性标注”图标 命令: _dimlinear 指定第一条尺寸界线原点或 : ∥捕捉图中 B 点 指定第二条尺寸界线原点: ∥捕捉图中 C 点 创建了无关联的标注。指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: ∥移动鼠标到合适位置，按左键，则自动标出 宽度尺寸，其中尺寸数字由系统自动测量注出 标注文字 =50 （2）标注垂直方向的直径尺寸φ45。 命令: ↵ ∥回车重复前面“线性尺寸”标注 38

DIMLINEAR 指定第一条尺寸界线原点或：%C45」 指定尺寸线位置或 【多行文字00/文字(T)/角度()/水平(D/垂直(W)/旋转（®）]： ∥移动鼠标到合适位置按左键 标注文字-45 (3)标注水平方向的长度尺寸40、30，此二尺寸为连续尺寸。在同一条线上没有重叠的 多个尺寸为连续尺寸。 命： 单击“连续标注”图标州 命令：.dimcontinue 指定第二条尺寸界线原点或[放弃心)/选择(S)】：」 回车确定连续尺寸起点 洗择连续标注： ∥点击左起第二条尺寸界线 指定第二条尺寸界线原点我[放弃/选择S)]： I捕捉图中D点 标注文字-40 指定第二条尺寸界线原点或[放弃)/选择(S)】<选择 捕捉图中E点 标注文字30 指定第二条尺寸界线原点或[放弃)/选择(S)]<选择：」 回车 选择连续标注：」 目回车 115 2 图312尺寸标注举例 (3)标注尺寸“145”，此尺寸为基线尺寸。从同一基准出发的同一方向的尺寸为基准尺 寸 命今 ∥点击“基线标注”图标曰 命令：.dimbaseline 39

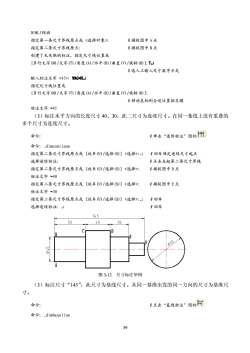

DIMLINEAR 指定第一条尺寸界线原点或 : ∥捕捉图中 A 点 指定第二条尺寸界线原点: ∥捕捉图中 B 点 创建了无关联的标注。指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:T↵ ∥选人工输入尺寸数字方式 输入标注文字 : %%C45↵ 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: ∥移动鼠标到合适位置按左键 标注文字 =45 （3）标注水平方向的长度尺寸 40、30，此二尺寸为连续尺寸。在同一条线上没有重叠的 多个尺寸为连续尺寸。 命令: ∥单击“连续标注”图标 命令: _dimcontinue 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] :↵ ∥回车确定连续尺寸起点 选择连续标注: ∥点击左起第二条尺寸界线 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] : ∥捕捉图中 D 点 标注文字 =40 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] : ∥捕捉图中 E 点 标注文字 =30 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] :↵ ∥回车 选择连续标注: ↵ ∥回车 图 3-12 尺寸标注举例 （3）标注尺寸“145”，此尺寸为基线尺寸。从同一基准出发的同一方向的尺寸为基准尺 寸。 命令: ∥点击“基线标注”图标 命令: _dimbaseline 39

指定第二条尺寸界线原点或[放弃⑩/选择（⑤）】：」Ⅱ确定基线尺寸的基准方式 选择基准标注 ∥点击最左侧一条尺寸界线 指定第二条尺寸界线原点或[放弃()/选择(S)】： ∥捕捉图中F点 标注文字=145 指定第二条尺寸界线原点或[放弃U)/选择(S)]：，」月回车 选择基准标注：」 月回本 (4)标注右边圆的直径尺寸，当在圆周上注直径时，系统会自动在尺寸数字前面加上直 径符号“Φ”。但若在非圆视图上注直径尺寸时，需手动输入直径符号，系统采用输入控制码 来生成。“中”的控制码为“%%C”,“。”(度)的控制码为“%%D”。只要输入控制码，即可 生成相应的符号。 命令 1点击“直径标注”图标⑤ 命令：-dimdiameter 选择圆孤或 拾取圆周上某一点 标注文字=60 指定尺寸线位置或【多行文字0/文字(T)/角度)] 移动鼠标到合适位置，按左健 三、尺寸标注的编辑 已标注的尺寸如果不符合要求，如尺寸文本内容不正确，尺寸线位置不合适等，AutoCAD 可以进行修改。修改方法： 1.修改尺寸的标注位置 命今 1尺寸工具条（因一11）上的“编辑标注文字因标 命令：-dimtedit 选择标注： ∥选择要修改的尺寸 指定标注文字的新位置或[左(L)/右（®）/中心(C)/默认（田/角度(）]： ∥移动鼠标确定尺寸线和文字的新位置后，按 左健，或榆入括号内的英文字母 各字母的含意为：L:靠近左边尺寸界线放置文字：R:靠近左边尺寸界线放置文字：C: 在尺寸线中间放置文字H:将文字放回缺省位置。A:将尺寸数字旋转自己指定的角度。 2.修改尺寸数字 将图3-12中的尺寸“50”改为“60”。有两种方法： (1)先选上该尺寸，点击图标菜单：“修改”→“特性”，打开“对象特征管理器”，如图 图3-13()。点击左下角的下箭头，滚出文字栏，如图3-l3(b)在“文字”栏中的“文字 替代”栏目填上“60”，关闭对话框。 另外，用鼠标双击该尺寸，也能打开“对象特征管理器”，修改方法同上。 (2)先选上该尺寸，下拉菜单：“修改”一“对象”→“文字”一“编辑”→弹出“文字 40

指定第二条尺寸界线原点或 [放弃(U)/选择(S)] :↵ ∥确定基线尺寸的基准方式 选择基准标注: ∥点击最左侧一条尺寸界线 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] : ∥捕捉图中 F 点 标注文字 =145 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] :↵ ∥回车 选择基准标注: ↵ ∥回车 （4）标注右边圆的直径尺寸，当在圆周上注直径时，系统会自动在尺寸数字前面加上直 径符号“φ”。但若在非圆视图上注直径尺寸时，需手动输入直径符号，系统采用输入控制码 来生成。“φ”的控制码为“%%C”，“°”（度）的控制码为“%%D”。只要输入控制码，即可 生成相应的符号。 命令: ∥点击“直径标注”图标 命令: _dimdiameter 选择圆弧或圆: ∥拾取圆周上某一点 标注文字 =60 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: ∥移动鼠标到合适位置，按左键 三、尺寸标注的编辑 已标注的尺寸如果不符合要求，如尺寸文本内容不正确，尺寸线位置不合适等，AutoCAD 可以进行修改。修改方法： 1．修改尺寸的标注位置 命令: ∥尺寸工具条（图 3-11）上的“编辑标注文字”图标 命令: _dimtedit 选择标注: ∥选择要修改的尺寸 指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]: ∥移动鼠标确定尺寸线和文字的新位置后，按 左键，或输入括号内的英文字母 各字母的含意为：L：靠近左边尺寸界线放置文字；R：靠近左边尺寸界线放置文字；C： 在尺寸线中间放置文字；H：将文字放回缺省位置。A：将尺寸数字旋转自己指定的角度。 2．修改尺寸数字 将图 3-12 中的尺寸“50”改为“60”。有两种方法： （1）先选上该尺寸，点击图标菜单：“修改”→“特性”，打开“对象特征管理器”，如图 图 3-13（a）。点击左下角的下箭头，滚出文字栏，如图 3-13（b））在“文字”栏中的“文字 替代”栏目填上“60”，关闭对话框。 另外，用鼠标双击该尺寸，也能打开“对象特征管理器”，修改方法同上。 （2）先选上该尺寸，下拉菜单：“修改”→“对象”→“文字”→“编辑”→弹出“文字 40
