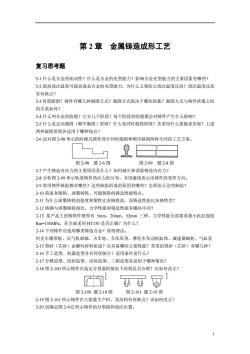

第2章 金属铸造成形工艺 复习思考题 2-1什么是合金的流动性？什么是合金的充型能力？影响合金充型能力的主要因素有哪些？ 2-2提高浇注温度可提高液态合金的充型能力，为什么又要防止浇注温度过高？浇注温度过高 有何缺点？ 2-3何谓凝固？铸件有哪几种凝固方式？凝固方式取决于哪些因素？凝固方式与铸件质量之间 的关系如何？ 24什么叫合金的收缩？它分几个阶段？每个阶段的收缩都会对铸件产生什么影响？ 25什么是定向凝固（顺序凝固）原则？什么是同时凝固原则？各需用什么措施来实现？上述 两种凝固原则各适用于哪种场合？ 2-6试对图2-98所示的阶梯式铸件设计同时凝固和顺序凝固两种不同的工艺方案。 图2-98 题2-6图 图2-99题2-8图 2-7产生铸造内应力的主要原因是什么？如何减少和消除铸造内应力？ 2-8分析图2-99所示轨道铸件热应力的分布，并用虚线表示出铸件的变形方向。 2-9常用铸件缺陷都有哪些？这些缺陷形成的原因有哪些？怎样防止这些缺陷？ 2-10简述灰铸铁、球墨铸铁、可锻铸铁的铸造性能特点。 2-11为什么球墨铸铁的强度和塑性比灰铸铁高，而铸造性能比灰铸铁差？ 2-12铸钢与球墨铸铁相比，力学性能和铸造性能有哪些不同？ 2-13某产品上的铸铁件壁厚有5mm、20mm、52mm三种，力学性能全部要求最小抗拉强度 Rm=150MPa,若全部采用HT150是否正确？为什么？ 2-14下列铸件应选用哪类铸造合金？说明理由。 坦克车履带板、压气机曲轴、火车轮、车床床身、摩托车发动机缸体、减速器蜗轮、气缸套 2-15型砂（芯砂）由哪些材料组成？应具备哪些主要性能？常用的型砂（芯砂）有哪几种？ 2-16手工造型、机器造型各有何优缺点？适用条件是什么？ 2-17分模造型、挖砂造型、活块造型、三箱造型各适用于哪种情况？ 2-18图2-100所示铸件在选定分型面的情况下结构是否合理？应如何改正？ 图2-100题2-18图 图2-101题2-19图 2-19图2-101所示铸件在大批量生产时，其结构有何缺点？该如何改正？ 2-20试确定图2-102所示铸件的分型面和浇注位置

1 第 2 章 金属铸造成形工艺 复习思考题 2-1 什么是合金的流动性？什么是合金的充型能力？影响合金充型能力的主要因素有哪些？ 2-2 提高浇注温度可提高液态合金的充型能力，为什么又要防止浇注温度过高？浇注温度过高 有何缺点？ 2-3何谓凝固？铸件有哪几种凝固方式？凝固方式取决于哪些因素？凝固方式与铸件质量之间 的关系如何？ 2-4 什么叫合金的收缩？它分几个阶段？每个阶段的收缩都会对铸件产生什么影响？ 2-5 什么是定向凝固（顺序凝固）原则？什么是同时凝固原则？各需用什么措施来实现？上述 两种凝固原则各适用于哪种场合？ 2-6 试对图 2-98 所示的阶梯式铸件设计同时凝固和顺序凝固两种不同的工艺方案。 图 2-98 题 2-6 图 图 2-99 题 2-8 图 2-7 产生铸造内应力的主要原因是什么？如何减少和消除铸造内应力？ 2-8 分析图 2-99 所示轨道铸件热应力的分布，并用虚线表示出铸件的变形方向。 2-9 常用铸件缺陷都有哪些？这些缺陷形成的原因有哪些？怎样防止这些缺陷？ 2-10 简述灰铸铁、球墨铸铁、可锻铸铁的铸造性能特点。 2-11 为什么球墨铸铁的强度和塑性比灰铸铁高，而铸造性能比灰铸铁差？ 2-12 铸钢与球墨铸铁相比，力学性能和铸造性能有哪些不同？ 2-13 某产品上的铸铁件壁厚有 5mm、20mm、52mm 三种，力学性能全部要求最小抗拉强度 Rm=150MPa，若全部采用 HT150 是否正确？为什么？ 2-14 下列铸件应选用哪类铸造合金？说明理由。 坦克车履带板、压气机曲轴、火车轮、车床床身、摩托车发动机缸体、减速器蜗轮、气缸套 2-15 型砂（芯砂）由哪些材料组成？应具备哪些主要性能？常用的型砂（芯砂）有哪几种？ 2-16 手工造型、机器造型各有何优缺点？适用条件是什么？ 2-17 分模造型、挖砂造型、活块造型、三箱造型各适用于哪种情况？ 2-18 图 2-100 所示铸件在选定分型面的情况下结构是否合理？应如何改正？ 图 2-100 题 2-18 图 图 2-101 题 2-19 图 2-19 图 2-101 所示铸件在大批量生产时，其结构有何缺点？该如何改正？ 2-20 试确定图 2-102 所示铸件的分型面和浇注位置

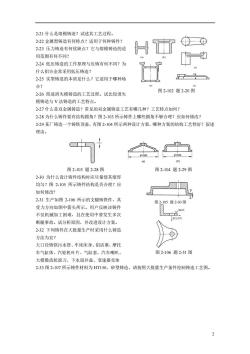

2-21什么是熔模铸造？试述其工艺过程。 2-22金属型铸造有何特点？适用于何种铸件？ 2-23压力铸造有何优缺点？它与熔模铸造的适 用范围有何不同？ 2-24低压铸造的工作原理与压铸有何不同？为 什么铝合金常采用低压铸造？ 2-25实型铸造的本质是什么？它适用于哪种场 合？ 图2-102题2-20图 2-26简述消失模铸造的工艺过程。试比较消失 模铸造与V法铸造的工艺特点。 2-27什么是双金属铸造？常见的双金属铸造工艺有哪几种？工艺特点如何？ 2-28为什么铸件要有结构圆角？图2-103所示铸件上哪些圆角不够合理？应如何修改？ 2-29某厂铸造一个铸铁顶盖，有图2-104所示两种设计方案，哪种方案的结构工艺性好？叙述 理由。 1500 图2-103题2-28图 图2-104题2-29图 2-30为什么设计铸件结构时应尽量使其壁厚 均匀？图2-105所示铸件结构是否合理？应 如何修改？ 2-31生产如图2-106所示的支腿铸铁件，其 图2-105题2-30图 受力方向如图中箭头所示。用户反映该铸件 不仅机械加工困难，且在使用中曾发生多次 受力方向 断腿事故。试分析原因，并改进设计方案。 2-32下列铸件在大批量生产时采用什么铸造 方法为宜？ 大口径铸铁污水管、车床床身、铝活塞、摩托 车气缸体、汽轮机叶片、气缸套、汽车喇叭、 图2-106题2-31图 大模数齿轮滚刀、下水道井盖、变速器壳体 2-33图2-107所示铸件材料为HT150,砂型铸造，请按照大批量生产条件绘制铸造工艺图

2 2-21 什么是熔模铸造？试述其工艺过程。 2-22 金属型铸造有何特点？适用于何种铸件？ 2-23 压力铸造有何优缺点？它与熔模铸造的适 用范围有何不同？ 2-24 低压铸造的工作原理与压铸有何不同？为 什么铝合金常采用低压铸造？ 2-25 实型铸造的本质是什么？它适用于哪种场 合？ 2-26 简述消失模铸造的工艺过程。试比较消失 模铸造与 V 法铸造的工艺特点。 2-27 什么是双金属铸造？常见的双金属铸造工艺有哪几种？工艺特点如何？ 2-28 为什么铸件要有结构圆角？图 2-103 所示铸件上哪些圆角不够合理？应如何修改？ 2-29 某厂铸造一个铸铁顶盖，有图 2-104 所示两种设计方案，哪种方案的结构工艺性好？叙述 理由。 图 2-103 题 2-28 图 图 2-104 题 2-29 图 2-30 为什么设计铸件结构时应尽量使其壁厚 均匀？图 2-105 所示铸件结构是否合理？应 如何修改? 2-31 生产如图 2-106 所示的支腿铸铁件，其 受力方向如图中箭头所示。用户反映该铸件 不仅机械加工困难，且在使用中曾发生多次 断腿事故。试分析原因，并改进设计方案。 2-32 下列铸件在大批量生产时采用什么铸造 方法为宜？ 大口径铸铁污水管、车床床身、铝活塞、摩托 车气缸体、汽轮机叶片、气缸套、汽车喇叭、 大模数齿轮滚刀、下水道井盖、变速器壳体 2-33 图 2-107 所示铸件材料为 HT150，砂型铸造，请按照大批量生产条件绘制铸造工艺图。 图 2-102 题 2-20 图 图 2-105 题 2-30 图 图 2-106 题 2-31 图

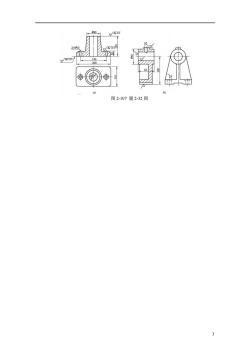

80, a63 2X15 145 200 b) 图2-107题2-32图

3 图 2-107 题 2-32 图
