上海交通大学：《制造工艺基础》课程教学资源（习题）第04章 复习思考题

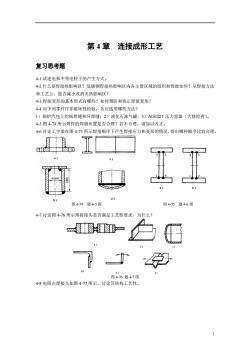

第4章 连接成形工艺 复习思考题 4-1试述电弧中带电粒子的产生方式。 4-2什么是焊接热影响区？低碳钢焊接热影响区内各主要区域的组织和性能如何？从焊接方法 和工艺上，能否减小或消灭热影响区？ 4-3焊接变形的基本形式有哪些？如何预防和矫正焊接变形？ 44对下列零件作非破坏性检验，各应选用哪些方法？ 1)锅炉汽包上的纵焊缝和环焊缝：2)液化石油气罐：3)AIS321压力容器（大修检查）。 4-5图474所示焊件的焊缝布置是否合理？若不合理，请加以改正。 4-6讨论工字梁在图4-75所示焊接顺序下产生焊接应力和变形的情况，指出哪种顺序比较合理。 中300 E 图4-74题4-5图 图4-75题4-6图 4-7讨论图4-76所示焊接接头是否满足工艺性要求，为什么？ s e) 图476题47图 4-8电阻点焊接头如图4-77所示，讨论其结构工艺性

1 第 4 章 连接成形工艺 复习思考题 4-1 试述电弧中带电粒子的产生方式。 4-2什么是焊接热影响区？低碳钢焊接热影响区内各主要区域的组织和性能如何？从焊接方法 和工艺上，能否减小或消灭热影响区？ 4-3 焊接变形的基本形式有哪些？如何预防和矫正焊接变形？ 4-4 对下列零件作非破坏性检验，各应选用哪些方法？ 1）锅炉汽包上的纵焊缝和环焊缝；2）液化石油气罐；3）AISI321 压力容器（大修检查）。 4-5 图 4-74 所示焊件的焊缝布置是否合理？若不合理，请加以改正。 4-6 讨论工字梁在图 4-75 所示焊接顺序下产生焊接应力和变形的情况，指出哪种顺序比较合理。 图 4-74 题 4-5 图 图 4-75 题 4-6 图 4-7 讨论图 4-76 所示焊接接头是否满足工艺性要求，为什么？ 图 4-76 题 4-7 图 4-8 电阻点焊接头如图 4-77 所示，讨论其结构工艺性

图477题4-8图 49制造下列焊件，应分别采用哪种焊接方法、焊接材料？应采取哪些工艺措施？ (1)壁厚50mm,材料为Q345的压力容器。 (2)壁厚20mm,材料为ZG270-500的大型柴油机缸体。 (3)壁厚10mm,材料为AISl321的管道。 (4)壁厚1mm,材料为20钢的容器。 4-10简述钎剂的一般组成及作用。 4-11推导纤料在平板间隙中上升高度与钎料表面张力、润湿角之间的关系。 4-12一贮罐如图4-78所示，生产数量为10台，材料为16Mn,钢板尺寸为 2000mm×5000mm×16mm,焊缝应如何布置？各条焊缝分别应选择哪种焊接方法？ 4-13焊接梁的结构和尺寸如图4-79所示，材料为Q235,钢板的最大长度为2500mm,试讨论 成批生产时腹板和翼板上的焊缝应如何布置，并确定各条焊缝的焊接方法，画出接头和坡口 的形式。 9 450 3600 p120 5000 3400 图4-78题4-12图 图4-79题4-13图 4-14试比较钎焊和胶接的异同点。 4-15胶接时为什么要对工件进行表面处理？胶接过程中有哪些重要参数需要控制？

2 图 4-77 题 4-8 图 4-9 制造下列焊件，应分别采用哪种焊接方法、焊接材料？应采取哪些工艺措施？ （1）壁厚 50mm，材料为 Q345 的压力容器。 （2）壁厚 20mm，材料为 ZG270-500 的大型柴油机缸体。 （3）壁厚 10mm，材料为 AISI321 的管道。 （4）壁厚 1mm，材料为 20 钢的容器。 4-10 简述钎剂的一般组成及作用。 4-11 推导钎料在平板间隙中上升高度与钎料表面张力、润湿角之间的关系。 4-12 一 贮 罐 如 图 4-78 所 示 ， 生 产 数 量 为 10 台 ， 材 料 为 16Mn ， 钢 板 尺 寸 为 2000mm×5000mm×16mm，焊缝应如何布置？各条焊缝分别应选择哪种焊接方法？ 4-13 焊接梁的结构和尺寸如图 4-79 所示，材料为 Q235，钢板的最大长度为 2500mm，试讨论 成批生产时腹板和翼板上的焊缝应如何布置，并确定各条焊缝的焊接方法，画出接头和坡口 的形式。 图 4-78 题 4-12 图 图 4-79 题 4-13 图 4-14 试比较钎焊和胶接的异同点。 4-15 胶接时为什么要对工件进行表面处理？胶接过程中有哪些重要参数需要控制？
