南京信息工程大学试卷 2020一2021学年第1学期机械制图课程试卷(B卷) 本试卷共5页；考试时间110分钟；任课教师袁安富；出卷时间2020年12月 自动化学院电气工程专业2020年级(1)、(2)班 学号 姓名 得分 1.机械制图三视图具体指的是哪三个视图？正平面、铅垂线的定义分别是什么？直 线与一个平面垂直的判据是什么？(19分) 2.A点在三个视图中的投影如 图1所示，现假设点B位于点A 的正下方30mm处，点C位于点 A的正前方30mm处。请分别画 出点B和点C在三个视图中的 投影，如出现重叠点，用()表 示不可见点（如b'(a)表示A、 B两点的主视图投影重叠，其 中，A点的主视图投影不可见， 而B点的主视图投影可见)。(12 图1点的投影关系 分) 3.根据直线AB、CD和MN在图2主视图和俯视图中的投影，补齐这三条线 在侧视图中的投影，并判断这三条线相互之间的位置关系(10分)。 第1页，共页

第 1 页，共 页 南京信息工程大学试卷 2020－ 2021 学年 第 1 学期 机械制图 课程试卷( B 卷) 本试卷共 5 页；考试时间 110 分钟；任课教师 袁安富 ；出卷时间 2020 年 12 月 自动化 学院 电气工程 专业 2020 年级 （1）~（2） 班 学号 姓名 得分 1．机械制图三视图具体指的是哪三个视图? 正平面、铅垂线的定义分别是什么？直 线与一个平面垂直的判据是什么？（19 分） 2．A 点在三个视图中的投影如 图 1 所示，现假设点 B 位于点 A 的正下方 30mm 处，点 C 位于点 A 的正前方 30mm 处。请分别画 出点 B 和点 C 在三个视图中的 投影，如出现重叠点，用（）表 示不可见点（如 b’（a ’）表示 A、 B 两点的主视图投影重叠，其 中，A 点的主视图投影不可见， 而 B 点的主视图投影可见）。(12 分) 3．根据直线 AB、CD 和 MN 在图 2 主视图和俯视图中的投影，补齐这三条线 在侧视图中的投影，并判断这三条线相互之间的位置关系(10 分)。 图 1 点的投影关系

解： 色 2 图2直线位置关系示意图 4、已知有一平面V,它是由两条相交直线AB和CD组成的（如图3所示）， 第1页，共页

第 1 页，共 页 解： 4、已知有一平面 V，它是由两条相交直线 AB 和 CD 组成的（如图 3 所示）， 图 2 直线位置关系示意图

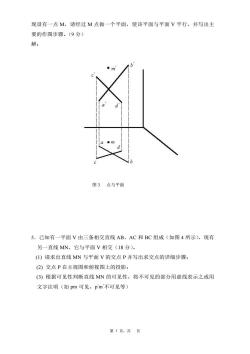

现设有一点M,请经过M点做一个平面，使该平面与平面V平行，并写出主 要的作图步骤。(9分) 解： 6 量72 图3点与平面 5.已知有一平面V由三条相交直线AB、AC和BC组成（如图4所示），现有 另一直线MN,它与平面V相交(18分)。 (1)请求出直线MN与平面V的交点P并写出求交点的详细步骤： (2)交点P在主视图和俯视图上的投影： (3)根据可见性判断直线MN的可见性，将不可见的部分用虚线表示之或用 文字注明（如pm可见，p'm'不可见等） 第1页，共页

第 1 页，共 页 现设有一点 M，请经过 M 点做一个平面，使该平面与平面 V 平行，并写出主 要的作图步骤。（9 分） 解： 5．已知有一平面 V 由三条相交直线 AB、AC 和 BC 组成（如图 4 所示），现有 另一直线 MN，它与平面 V 相交（18 分）。 (1) 请求出直线 MN 与平面 V 的交点 P 并写出求交点的详细步骤； (2) 交点 P 在主视图和俯视图上的投影； (3) 根据可见性判断直线 MN 的可见性，将不可见的部分用虚线表示之或用 文字注明（如 pm 可见，p ’m’不可见等） 图 3 点与平面

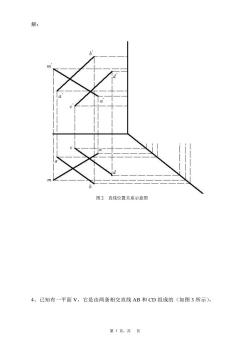

2 2 图4直线与平面相交 6.请根据零件的主视图以及俯视图（如图5），补画零件的侧视图(15分) 图5补齐侧视图 第1页，共页

第 1 页，共 页 6． 请根据零件的主视图以及俯视图(如图 5)，补画零件的侧视图（15 分） 图 4 直线与平面相交 图 5 补齐侧视图

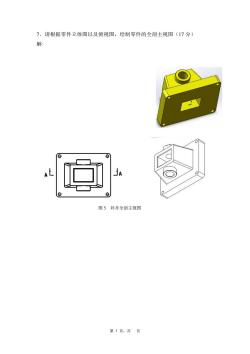

7.请根据零件立体图以及俯视图，绘制零件的全剖主视图(17分) 解： aL 」A 0 图5补齐全剖主视图 第1页，共页

第 1 页，共 页 7．请根据零件立体图以及俯视图，绘制零件的全剖主视图（17 分） 解: 图 5 补齐全剖主视图
