《电力电子技术》课程实验指导(参考资料)E13005_NPN_晶体管

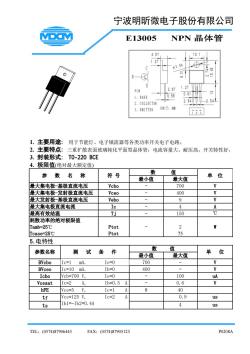

宁波明昕微电子股份有限公司 E13005 NPN晶体管 4.57 101 1.27 3.84 2.67 1.27 F月N 0.81 【、2A3E 0.56 2.54yU 2.541 2.COLLECTOR 、MITTER UNIT:NM 83 1.主要用途: 用于节能灯、电子镇流器等各类功率开关电子电路。 2.主要特点: 三重扩散表面玻璃钝化平面型晶体管,电流容量大、耐压高、开关特性好。 3.封装形式:T0-220BCE 4.极限值(绝对最大额定值) 参数名 称 符号 数 值 最小值 最大值 单位 最大集电极一基极直流电压 Vcbo 700 v 最大集电极一发射极直流电压 Vceo - 400 v 最大发射极-基极直流电压 Vebo 9 V 最大集电极直流电流 Ic 4 A 最高有效结温 Tj - 150 0 耗散功率的绝对极限值 Tamb=25"℃ Ptot 2 W Tcase=25℃ Ptot 75 5.电特性 参数名称 测 试条 件 数 值 最小值 最大值 单位 BVcbo Ic=l mA. Ie=0 700 v BVceo Ic=10 mA. Ib=0 400 v Icbo Vcb=700 V, Ie=0 100 uA Vcesat Ic=2 A, Ib=0.5 A 0.6 V hFE Vce=5 V, Ic=1 A 8 40 tf Vce=125 V, Ic=2 A 0.9 us ts Ib1=-Ib2=0.4A 4 us TEL:(0574)87906443 FAX:(0574)87905123 P0208A
宁波明昕微电子股份有限公司 E13005 NPN 晶体管 1. 主要用途: 用于节能灯 电子镇流器等各类功率开关电子电路 2. 主要特点: 三重扩散表面玻璃钝化平面型晶体管 电流容量大 耐压高 开关特性好 3. 封装形式: TO-220 BCE 4. 极限值(绝对最大额定值) 数 值 参 数 名 称 符 号 最小值 最大值 单 位 最大集电极-基极直流电压 Vcbo - 700 V 最大集电极-发射极直流电压 Vceo - 400 V 最大发射极-基极直流电压 Vebo - 9 V 最大集电极直流电流 Ic - 4 A 最高有效结温 Tj - 150 耗散功率的绝对极限值 Tamb=25 Tcase=25 Ptot Ptot - 2 75 W 5.电特性 数 值 参数名称 测 试 条 件 最小值 最大值 单 位 BVcbo Ic=1 mA. Ie=0 700 - V BVceo Ic=10 mA. Ib=0 400 - V Icbo Vcb=700 V, Ie=0 - 100 uA Vcesat Ic=2 A, Ib=0.5 A - 0.6 V hFE Vce=5 V, Ic=1 A 8 40 tf 0.9 us ts Vce=125 V, Ic=2 A Ib1=-Ib2=0.4A 4 us TEL (0574)87906443 FAX (0574)87905123 P0208A
