石河子大学：《工程制图》课程教学资源（实验指导）工程制图测量工具认识实验指导书

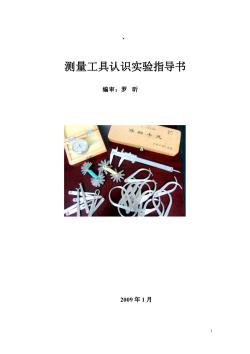

测量工具认识实验指导书 编审：罗听 2009年1月

1 、 测量工具认识实验指导书 编审：罗 昕 2009 年 1 月

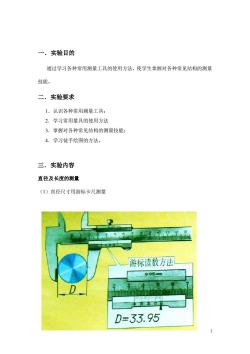

一.实验目的 通过学习各种常用测量工具的使用方法，使学生掌握对各种常见结构的测量 技能。 二.实验要求 1.认识各种常用测量工具： 2.学习常用量具的使用方法 3.掌握对各种常见结构的测量技能 4.学习徒手绘图的方法。 三.实验内容 直径及长度的测量 (1)直径尺寸用游标卡尺测量 游标读数方法 0.05m 方量为 D=33.95

2 一．实验目的 通过学习各种常用测量工具的使用方法，使学生掌握对各种常见结构的测量 技能。 二．实验要求 1．认识各种常用测量工具； 2．学习常用量具的使用方法 3．掌握对各种常见结构的测量技能； 4．学习徒手绘图的方法。 三．实验内容 直径及长度的测量 （1）直径尺寸用游标卡尺测量 图 1. 测量外径及其读数 Fig. 1 Measure outside diameter

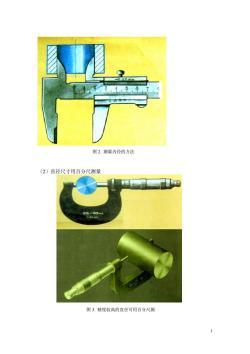

图2.测量内径的方法 (2)直径尺寸用百分尺测量 图3.精度较高的直径可用百分尺测

3 图 2. 测量内径的方法 （2）直径尺寸用百分尺测量 图 3. 精度较高的直径可用百分尺测

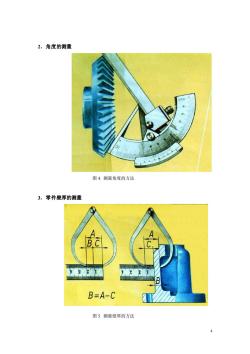

2.角度的测量 图4.测量角度的方法 3.零件壁厚的测量 B.C B=A-C 图5.测量噬厚的方法

4 2．角度的测量 图 4. 测量角度的方法 3．零件壁厚的测量 图 5. 测量壁厚的方法

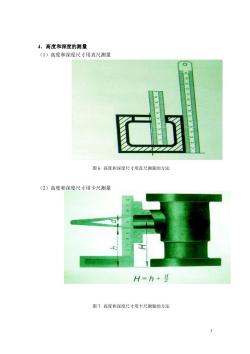

4.高度和深度的测量 (1)高度和深度尺寸用直尺测量 图6.高度和深度尺寸用直尺测量的方法 (2)高度和深度尺寸用卡尺测量 H=h+9 图7.高度和深度尺寸用卡尺测量的方法

5 4．高度和深度的测量 （1）高度和深度尺寸用直尺测量 图 6. 高度和深度尺寸用直尺测量的方法 （2）高度和深度尺寸用卡尺测量 图 7. 高度和深度尺寸用卡尺测量的方法

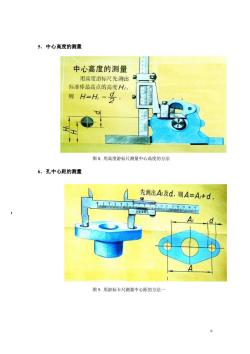

5.中心高度的测量 中心高度的测量 用高度游标尺先测出 标准棒最高点的高度H, 则H=H一号 图8.用高度游标尺测量中心高度的方法 6.孔中心距的测量 先测出A1及d,则A=A+d 图9.用游标卡尺测量中心距的方法

6 5．中心高度的测量 图 8. 用高度游标尺测量中心高度的方法 6．孔中心距的测量 图 9. 用游标卡尺测量中心距的方法一 ：

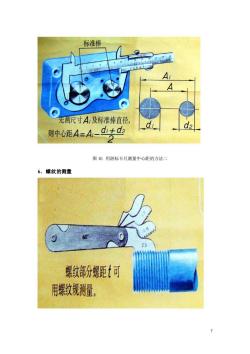

标准棒 先测尺寸A,及标准棒直径， d d2 则中心距A=A-di+d2 图10.用游标卡尺测量中心距的方法 6.螺纹的测量 螺纹部分螺距1可 用螺纹规测量

7 图 10. 用游标卡尺测量中心距的方法二 6．螺纹的测量 图 11. 用螺纹规测量螺距的方法

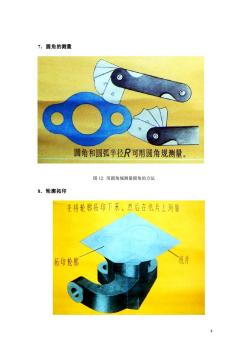

7.圆角的测量 圆角和圆孤半径R可用圆角规测量。 图12.用圆角规测量圆角的方法 8.轮廓拓印 先将轮廓拓印下来，然后在纸片上测量 拓印轮廓

8 7．圆角的测量 图 12. 用圆角规测量圆角的方法 8．轮廓拓印

图13.用铅笔和纸片拓印的方法 9

9 图 13. 用铅笔和纸片拓印的方法
