上海交通大学：《工程学导论》课程教学资源（案例讲义，工科）挤压型垃圾桶

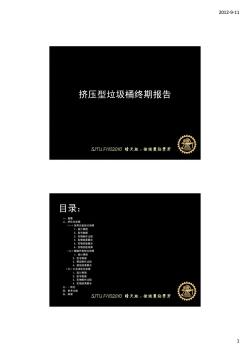

2012-9-11 挤压型垃圾桶终期报告 8 SJTU F1102010晴天组：徐端霞杨霁芳 目录： 三经情 (一)家用无盖型垃圾橘 1、设计原理 2、型号数据 3、实物制作过程 4、实物结果展示 5、实物实验展示 6、实物实验结果 (二)脚睹开盖型垃圾桶 1、设计原理 2、型号数据 3、模型制作过程 4、模型结果展示 (三)公共场合垃圾桶 1,设计原理 2、型号数据 3、实物制作过程 4、实物结果展示 三、、结论 四、参考文献 五、致谢 SJTU F1102010晴天组：徐端霞杨霁芳 1

2012-9-11 1 挤压型垃圾桶终期报告 目录： 一、背景 二、挤压垃圾桶 （一）家用无盖型垃圾桶 1、设计原理 2、型号数据 3、实物制作过程 4、实物结果展示 5、实物实验展示 6、实物实验结果 （二）脚踏开盖型垃圾桶 1、设计原理 2、型号数据 3、模型制作过程 4、模型结果展示 （三）公共场合垃圾桶 1、设计原理 2、型号数据 3、实物制作过程 4、实物结果展示 三、、结论 四、参考文献 五、致谢

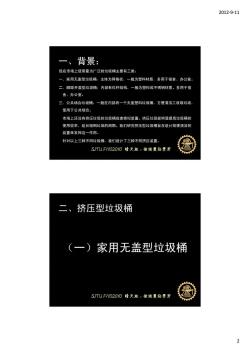

2012-9-11 一、 背景： 现在市场上使用最为广泛的垃圾桶主要有三类： 一，家用无盖型垃圾桶：主体为网格状，一般为塑料材质，多用于宿舍、办公室。 二.脚踩开盖型垃圾桶：内部有杠杆结构，一般为塑料或不锈钢材质。多用于宿 舍、办公室。 三.公共场合垃圾桶：一般在内部有一个无盖塑料垃圾桶，方便清洁工收取垃圾， 使用于公共场合。 市场上还没有挤压垃圾的垃圾桶或者类似装置。挤压垃圾能明显提高垃圾桶的 使用效率，延长倾倒垃圾的周期。我们研究挤压型垃圾桶旨在设计简便清洁的 装置来发挥这一作用。 针对以上三种不同垃圾桶，我们设计了三种不同挤压装置。 SJTU F1102010晴天组：徐端霞杨霁芳 二、挤压型垃圾桶 (一)家用无盖型垃圾桶 SJTU F1102010晴天组：徐端霞杨霁芳 2

2012-9-11 2 一、背景： 现在市场上使用最为广泛的垃圾桶主要有三类： 一．家用无盖型垃圾桶：主体为网格状，一般为塑料材质，多用于宿舍、办公室。 二．脚踩开盖型垃圾桶：内部有杠杆结构，一般为塑料或不锈钢材质。多用于宿 舍、办公室。 三．公共场合垃圾桶：一般在内部有一个无盖塑料垃圾桶，方便清洁工收取垃圾， 使用于公共场合。 市场上还没有挤压垃圾的垃圾桶或者类似装置。挤压垃圾能明显提高垃圾桶的 使用效率，延长倾倒垃圾的周期。我们研究挤压型垃圾桶旨在设计简便清洁的 装置来发挥这一作用。 针对以上三种不同垃圾桶，我们设计了三种不同挤压装置。 二、挤压型垃圾桶 （一）家用无盖型垃圾桶

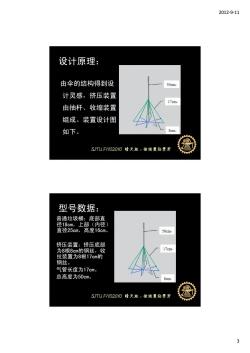

2012-9-11 设计原理： 由伞的结构得到设 50cm 计灵感，挤压装置 17cm- 由抽杆、收缩装置 组成。装置设计图 如下。 8cm SJTU F1102010晴天组：徐端霞杨霁芳 型号数据： 普通垃圾桶：底部直 径18cm,上部（内径） 直径25cm,高度16cm。 50cm 挤压装置：挤压底部 为8根8cm的钢丝，收 17cm 拉装置为8根17cm的 钢丝。 气管长度为17cm。 总高度为50cm。 8cm STU F1102010晴天组：徐端霞杨霁芳 3

2012-9-11 3 设计原理： 由伞的结构得到设 计灵感，挤压装置 由抽杆、收缩装置 组成。装置设计图 如下。 型号数据： 普通垃圾桶：底部直 径18cm，上部（内径） 直径25cm，高度16cm。 挤压装置：挤压底部 为8根8cm的钢丝，收 拉装置为8根17cm的 钢丝。 气管长度为17cm。 总高度为50cm

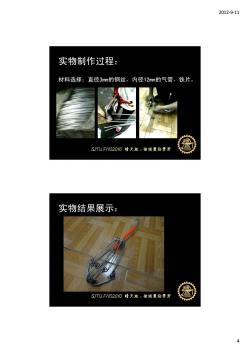

2012-9-11 实物制作过程： 材料选择：直径3mm的钢丝，内径12mm的气管，铁片。 SJTU F1102010晴天组：徐端霞杨霁芳 实物结果展示： SJTU F1102010晴天组：徐端霞杨霁芳 4

2012-9-11 4 实物制作过程： 材料选择：直径3mm的钢丝，内径12mm的气管，铁片。 实物结果展示：

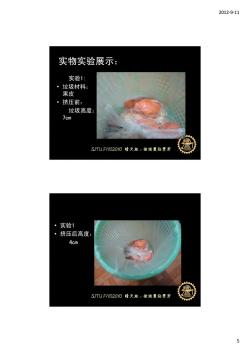

2012-9-11 实物实验展示： 实验1： 。 垃圾材料： 果皮 ·挤压前： 垃圾高度： 7cm SJTU F1102010晴天组：徐端霞杨霁芳 。 实验1 挤压后高度： 4cm SJTU F1102010晴天组：徐端霞杨霁芳 5

2012-9-11 5 实物实验展示： 实验1: • 垃圾材料： 果皮 • 挤压前： 垃圾高度： 7cm • 实验1 • 挤压后高度： 4cm

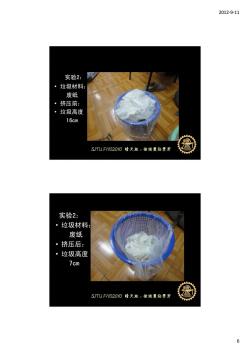

2012-9-11 实验2： ·垃圾材料： 废纸 · 挤压前： ·垃圾高度 16cm SJTU F1102010晴天组：徐端霞杨霁芳 实验2： 。 垃圾材料： 废纸 · 挤压后： 垃圾高度 7cm SJTU F1102010晴天组：徐端霞杨霁芳 6

2012-9-11 6 实验2： • 垃圾材料： 废纸 • 挤压前： • 垃圾高度 16cm 实验2： • 垃圾材料： 废纸 • 挤压后： • 垃圾高度 7cm

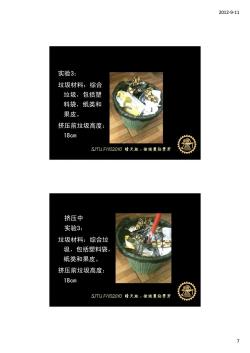

2012-9-11 实验3： 垃圾材料：综合 垃圾，包括塑 料袋，纸类和 果皮。 挤压前垃圾高度： 18cm STU F1102010晴天组：徐端霞杨霁芳 挤压中 实验3： 垃圾材料：综合垃 圾，包括塑料袋， 纸类和果皮。 挤压前垃圾高度： 18cm SJTU F1102010晴天组：徐端霞杨霁芳 7

2012-9-11 7 实验3： 垃圾材料：综合 垃圾，包括塑 料袋，纸类和 果皮。 挤压前垃圾高度： 18cm 挤压中 实验3： 垃圾材料：综合垃 圾，包括塑料袋， 纸类和果皮。 挤压前垃圾高度： 18cm

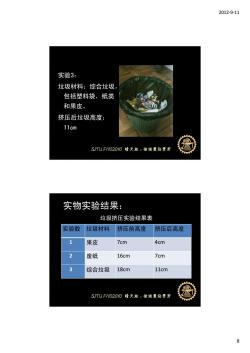

2012-9-11 实验3： 垃圾材料：综合垃圾， 包括塑料袋，纸类 和果皮。 挤压后垃圾高度： 11cm SJTU F1102010晴天组：徐端霞杨霁芳 实物实验结果： 垃圾挤压实验结果表 实验数 垃圾材料 挤压前高度 挤压后高度 1 果皮 7cm 4cm 2 废纸 16cm 7cm 3 综合垃圾 18cm 11cm STU F1102010晴天组：徐端霞杨霁芳 8

2012-9-11 8 实验3： 垃圾材料：综合垃圾， 包括塑料袋，纸类 和果皮。 挤压后垃圾高度： 11cm 实物实验结果： 垃圾挤压实验结果表 实验数 垃圾材料 挤压前高度 挤压后高度 1 果皮 7cm 4cm 2 废纸 16cm 7cm 3 综合垃圾 18cm 11cm

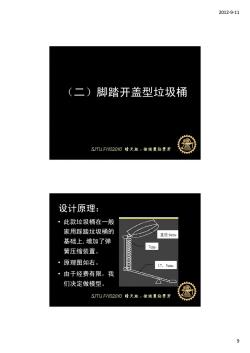

2012-9-11 (二)脚踏开盖型垃圾桶 SJTU F1102010晴天组：徐端霞杨霁芳 设计原理： ·此款垃圾桶在一般 家用踩踏垃圾桶的 直径6cm 基础上，增加了弹 7cm 簧压缩装置。 ·原理图如右。 17.5cm ·由于经费有限，我 们决定做模型。 SJTU F1102010晴天组：徐端霞杨霁芳 9

2012-9-11 9 （二）脚踏开盖型垃圾桶 设计原理： • 此款垃圾桶在一般 家用踩踏垃圾桶的 基础上,增加了弹 簧压缩装置。 • 原理图如右。 • 由于经费有限，我 们决定做模型

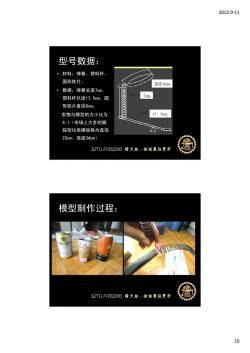

2012-9-11 型号数据： ·材料：弹簧，塑料杆， 圆形铁片。 直径6cm ·数据：弹簧长度7cm, 塑料杆长度17.5cm,圆 7cm 形铁片直径6cm。 实物与模型的大小比为 17.5cm 4:1(市场上大多的脚 踩型垃圾桶规格为直径 23cm,高度34cm) SJTU F1102010晴天组：徐端霞杨霁芳 模型制作过程： SJTU F1102010晴天组：徐端霞杨霁芳 10

2012-9-11 10 型号数据： • 材料：弹簧，塑料杆， 圆形铁片。 • 数据：弹簧长度7cm， 塑料杆长度17.5cm，圆 形铁片直径6cm。 实物与模型的大小比为 4:1（市场上大多的脚 踩型垃圾桶规格为直径 23cm，高度34cm） 模型制作过程：
