西南交通大学：土木工程学院《土木工程制图》课程教学大纲III

土木工程制图Ⅲ教学大纲一、课程性质和任务 土木工程制图是土建等专业类的一门必修的技术基础课，课程的教学任务是进行工程师 的基本训练，课程总的教 学目 习用图表示工程形体的原理和方法 ,培养绘制和阅读 专业类工程图样的基本能力，使学生同时掌握手工绘图技术和计算机图形技术。土木工程制 图Ⅲ是计算机图形技术的提高与拓宽： L,学习AutoCAD绘图软件的三维建模功能，培养三维表达、创意、渲染的基本能力 2.学习程序式绘图的基本知识，培养编程绘图的初步能力 二、学时 2×16=32课内外学时之比：1：1.5 三、教学内容和要求 1.AutoCAD三维技术 三维模型的方法与技能 (②)由三维模型转换成三维、二维图形 (3)图形渲染技术初步 (4)三维图形输出 2.VC+编程绘图 (I)用MFC类型向导AppWizard创建应用程序的方法 (2)编程绘图基础知识 (3)主要绘图函数 (④)屏幕绘图程序设计示例 (⑤)曲线的绘制 (6)平面图形的几何变换 四、实践环节 上机建模、泣染、创作，上机编制、调试绘图程序 五、考核方式 书面考试+三维作业+程序式绘图作业 六、教材及教学参考书 救材， 《土木工程制图》及配套的习题集，中国建筑工业出版社，2012 《计算机绘图讲义》，当年胶印木

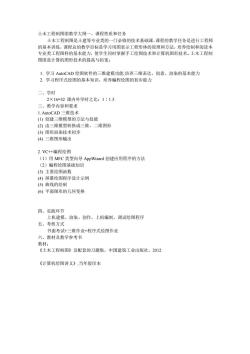

土木工程制图Ⅲ教学大纲一、课程性质和任务 土木工程制图是土建等专业类的一门必修的技术基础课，课程的教学任务是进行工程师 的基本训练，课程总的教学目标是学习用图表示工程形体的原理和方法，培养绘制和阅读本 专业类工程图样的基本能力，使学生同时掌握手工绘图技术和计算机图形技术。土木工程制 图Ⅲ是计算机图形技术的提高与拓宽： 1. 学习 AutoCAD 绘图软件的三维建模功能,培养三维表达、创意、渲染的基本能力 2. 学习程序式绘图的基本知识，培养编程绘图的初步能力 二、学时 2×16=32 课内外学时之比：1∶1.5 三、教学内容和要求 1. AutoCAD 三维技术 (1) 创建三维模型的方法与技能 (2) 由三维模型转换成三维、二维图形 (3) 图形渲染技术初步 (4) 三维图形输出 2. VC++编程绘图 （1）用 MFC 类型向导 AppWizard 创建应用程序的方法 （2）编程绘图基础知识 (3) 主要绘图函数 (4) 屏幕绘图程序设计示例 (5) 曲线的绘制 (6) 平面图形的几何变换 四、实践环节 上机建模、渲染、创作，上机编制、调试绘图程序 五、考核方式 书面考试+三维作业+程序式绘图作业 六、教材及教学参考书 教材： 《土木工程制图》及配套的习题集，中国建筑工业出版社，2012 《计算机绘图讲义》,当年胶印本
