浙江大学：《建筑材料》课程教学资源（实验讲义）砂筛分析实验

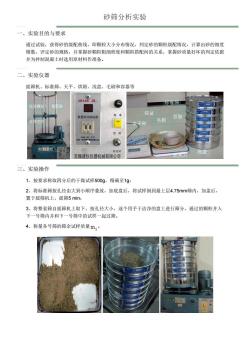

砂筛分析实验 一、实验目的与要求 通过试验，获得砂的级配曲线，即颗粒大小分布情况，判定砂的颗粒级配情况，计算出砂的细度 模数，评定砂的规格，并掌握砂颗粒粗细程度和颗粒搭配间的关系，掌握砂质量好坏的判定依据 并为拌制混凝土时选用原材料作准备 二、实验仪器 摇筛机、标准筛、天平、烘箱、浅盘、毛刷和容器等 电源 容 控制面板 无锡建仪仪器机城有限公司 三、实验操作 1、按要求称取四分后的干燥试样500g,精确至1g: 2、将标准筛按孔径由大到小顺序叠放，加底盘后，将试样倒到最上层4.75mm筛内，加盖后， 置于摇筛机上，摇饰5min: 3、将整套筛自摇筛机上取下，按孔径大小，逐个用手于洁净的盘上进行筛分，通过的颗粒并入 下一号筛内并和下一号筛中的试样一起过筛。 4、称量各号饰的饰余试样质量m1●

砂筛分析实验 一、实验目的与要求 通过试验，获得砂的级配曲线，即颗粒大小分布情况，判定砂的颗粒级配情况，计算出砂的细度 模数，评定砂的规格，并掌握砂颗粒粗细程度和颗粒搭配间的关系，掌握砂质量好坏的判定依据 并为拌制混凝土时选用原材料作准备。 二、实验仪器 摇筛机、标准筛、天平、烘箱、浅盘、毛刷和容器等 三、实验操作 1、按要求称取四分后的干燥试样500g，精确至1g； 2、将标准筛按孔径由大到小顺序叠放，加底盘后，将试样倒到最上层4.75mm筛内，加盖后， 置于摇筛机上，摇筛5 min； 3、将整套筛自摇筛机上取下，按孔径大小，逐个用手于洁净的盘上进行筛分，通过的颗粒并入 下一号筛内并和下一号筛中的试样一起过筛。 4、称量各号筛的筛余试样质量

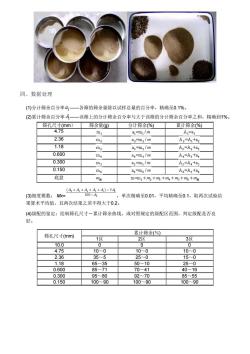

p 四、数据处理 (1)分计饰余百分率4一各筛的饰余量除以试样总量的百分率，精确至0.1%。 (2)累计筛余百分率A一该筛上的分计筛余百分率与大于该筛的分计筛余百分率之和，精确到1%。 筛余量(g)■ 分计筛余(%) 累计筛余(%) m a=m/m A,=a, 2.36 m2 a2=m21m A=A1+a2 1.18 a3=m3/m A=A+a 0.600 ma ad=mIm A.=Ag+as 0.300 m as=ms/m A.=A,十a 0.150 m a6=m6/m A.=As十a6 底盘 (凡++凡+凡+A)-5A (3)细度模数：Mx 100-4 单次精确至0.01，平均精确至0.1，取两次试验结 果算术平均值，且两次结果之差不得大于0.2 (4)级配的鉴定：绘制筛孔尺寸一累计饰余曲线，或对照规定的级配区范围，判定级配是否良 好。 筛孔尺寸(mm 累计筛余(%) 1区 3区 4.75 10-0 100 2.36 250 118 50~10 0.600 85-71 7041 4016 0.300 95-80 92~70 85-55 0.150 100-90 10090 100-90

四、数据处理 (1)分计筛余百分率 ——各筛的筛余量除以试样总量的百分率，精确至0.1%。 (2)累计筛余百分率 ——该筛上的分计筛余百分率与大于该筛的分计筛余百分率之和，精确到1%。 筛孔尺寸(mm） 筛余量(g) 分计筛余(%) 累计筛余(%) 4.75 2.36 1.18 0.600 0.300 0.150 底盘 (3)细度模数： Mx= ，单次精确至0.01，平均精确至0.1，取两次试验结 果算术平均值，且两次结果之差不得大于0.2。 (4)级配的鉴定：绘制筛孔尺寸－累计筛余曲线，或对照规定的级配区范围，判定级配是否良 好。 筛孔尺寸(mm) 累计筛余(％) 1区 2区 3区 10.0 0 0 0 4.75 10～0 10～0 10～0 2.36 35～5 25～0 15～0 1.18 65～35 50～10 25～0 0.600 85～71 70～41 40～16 0.300 95～80 92～70 85～55 0.150 100～90 100～90 100～90

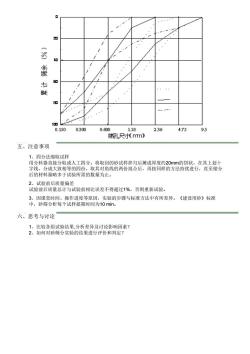

罗 盥 1▣ 0.150 0300 0.600 118 236 4.75 95 孔尺寸m) 五、注意事项 1、四分法缩取试样 用分料器直接分取或人工四分。将取回的砂试样拌匀后摊成厚度约20m的饼状，在其上划十 字线，分成大致相等的四份，取其对角线的两份混合后，再按同样的方法持续进行，直至缩分 后的材料量略多于试验所需的数量为止。 2、试验前后质量偏差 试验前后质量总计与试验前相比误差不得超过1%，否则重新试验。 3、因课堂时间、操作进度等原因，实验的步骤与标准方法中有所差异。《建设用砂》标准 中，砂筛分析每个试样摇筛时间为10min。 六、思考与讨论 1、比较各组试验结果，分析差异及讨论影响因素？ 2、如何对砂筛分实验的结果进行评价和判定？

五、注意事项 1、四分法缩取试样 用分料器直接分取或人工四分。将取回的砂试样拌匀后摊成厚度约20mm的饼状，在其上划十 字线，分成大致相等的四份，取其对角线的两份混合后，再按同样的方法持续进行，直至缩分 后的材料量略多于试验所需的数量为止。 2、试验前后质量偏差 试验前后质量总计与试验前相比误差不得超过1%，否则重新试验。 3、因课堂时间、操作进度等原因，实验的步骤与标准方法中有所差异。《建设用砂》标准 中，砂筛分析每个试样摇筛时间为10 min。 六、思考与讨论 1、比较各组试验结果,分析差异及讨论影响因素？ 2、如何对砂筛分实验的结果进行评价和判定？
