浙江大学：《建筑材料》课程教学资源（实验讲义）钢材实验——钢筋拉伸、冷弯试验

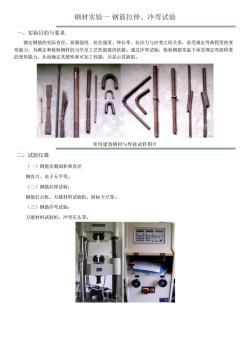

钢材实验一钢筋拉伸、冷弯试验 一、实验目的与要求 测定钢筋的实际直径、屈服强度、抗拉强度、伸长率、拉应力与应变之间关系，承受规定弯曲程度的变 形能力，为确定和检验钢材的力学及工艺性能提供依据。通过冷弯试验，检验钢筋常温下承受规定弯曲程度 的变形能力，从而确定其塑性和可加工性能，并显示其缺陷。 常用建筑钢材与焊接试样图片 二、试验仪器 (一)钢筋实测面积和直径 钢直尺、电子天平等。 (二)钢筋拉伸试验： 钢筋打点机、万能材料试验机、游标卡尺等。 (三)钢筋冷弯试验： 万能材料试验机、冷弯压头等

钢材实验一 钢筋拉伸、冷弯试验 一、实验目的与要求 测定钢筋的实际直径、屈服强度、抗拉强度、伸长率、拉应力与应变之间关系，承受规定弯曲程度的变 形能力，为确定和检验钢材的力学及工艺性能提供依据。通过冷弯试验，检验钢筋常温下承受规定弯曲程度 的变形能力，从而确定其塑性和可加工性能，并显示其缺陷。 常用建筑钢材与焊接试样图片 二、试验仪器 （一）钢筋实测面积和直径 钢直尺、电子天平等。 （二）钢筋拉伸试验： 钢筋打点机、万能材料试验机、游标卡尺等。 （三）钢筋冷弯试验： 万能材料试验机、冷弯压头等

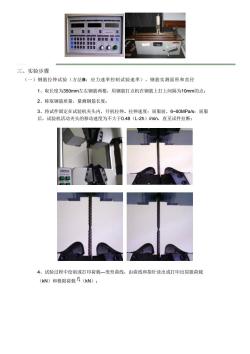

三、实验步骤 (一)钢筋拉伸试验（方法B:应力速率控制试验速率）、钢筋实测面积和直径 1、取长度为350mm左右钢筋两根，用钢筋打点机在钢筋上打上间隔为10mm的点： 2、称取钢筋质量，量测钢筋长度： 3、将试件固定在试验机夹头内，开机拉伸。拉伸速度：屈服前，6~60MPa/s:屈服 后，试验机活动夹头的移动速度为不大于0.48(L-2h)min,直至试件拉断： 4、试验过程中绘制或打印荷载一变形曲线，由曲线和指针读出或打印出屈服荷载 (kN)和极限荷载B(kN):

三、实验步骤 （一）钢筋拉伸试验（方法B：应力速率控制试验速率）、钢筋实测面积和直径 1、取长度为350mm左右钢筋两根，用钢筋打点机在钢筋上打上间隔为10mm的点； 2、称取钢筋质量，量测钢筋长度； 3、将试件固定在试验机夹头内，开机拉伸。拉伸速度：屈服前，6~60MPa/s；屈服 后，试验机活动夹头的移动速度为不大于0.48（L-2h）/min，直至试件拉断； 4、试验过程中绘制或打印荷载—变形曲线，由曲线和指针读出或打印出屈服荷载 （kN）和极限荷载 （kN）；

→届限阶段 比例阶段 变形△(mm/应变E(10) 5、断口处为中点，用卡尺直接量出被拉长后的标距长度，准确到±0.25mm。 最大力总伸长率A 最大力非比例伸长率A额 变形△(mm)/应变e(10) (二)钢筋冷弯试验 1、试件长度根据试验设备确定，一般可取5d+150mm,d为公称直径。 2、根据要求确定钢筋冷弯直径和弯曲角度： 3、将钢筋按照要求进行冷弯

5、断口处为中点，用卡尺直接量出被拉长后的标距长度 ，准确到±0.25mm。 （二）钢筋冷弯试验 1、试件长度根据试验设备确定，一般可取5d+150mm，d为公称直径。 2、根据要求确定钢筋冷弯直径和弯曲角度； 3、将钢筋按照要求进行冷弯

47高4品 切 :钢筋实测面积：m:钢筋质量：L:钢筋长度。 (二)钢筋拉伸试验结果 6,成6)=5-5×10% ,精确至0.5% B:届服有载：口，屈服强度乃：根限有载：5：极限强度 A:公称面积：4©，伸长率，4，原始标距：乙，标距断后长度 (三)钢筋冷弯 察看弯曲最大部分有无裂缝、起层剥落状况。 五、实验注意事项 1、做实验时，应清楚试样标识（材料牌号，炉号，取样方向等）。 2、试样的形状和尺寸。 3、试样条件（弯曲压头直径，弯曲角度等） 4、因课堂时间、操作进度等原因，实验的步骤与标准方法中会略有差异。《金属材 料拉伸试验第1部分：室温试验方法》GB/T228.1-2010标准中，室温拉伸试验应力速 率控制的试验方法（方法B)，要求在弹性范围和直至上屈服强度，钢筋应力速率在 6-60MPa/s:屈服强度期间，钢筋应变速率应在0.00025/s~0.0025/s:塑性范围内直 至钢筋断裂，应变速率不超过0.008/s。若仅需测定钢筋抗拉强度，试验过程中可选取 不超过0.008/s的单一试验速率

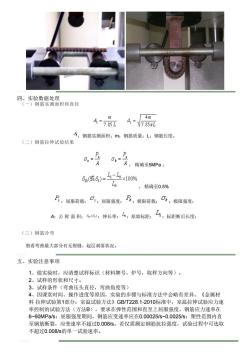

四、实验数据处理 （一）钢筋实测面积和直径 ：钢筋实测面积；m：钢筋质量；L：钢筋长度。 （二）钢筋拉伸试验结果 ， 精确至5MPa ； ， 精确至0.5% ：屈服荷载； ：屈服强度； ：极限荷载； ：极限强度； A：公 称 面 积； ：伸长率； ：原始标距； ：标距断后长度； （三）钢筋冷弯 察看弯曲最大部分有无裂缝、起层剥落状况。 五、实验注意事项 1、做实验时，应清楚试样标识（材料牌号，炉号，取样方向等）。 2、试样的形状和尺寸。 3、试样条件（弯曲压头直径，弯曲角度等） 4、因课堂时间、操作进度等原因，实验的步骤与标准方法中会略有差异。《金属材 料 拉伸试验第1部分：室温试验方法》GB/T228.1-2010标准中，室温拉伸试验应力速 率控制的试验方法（方法B），要求在弹性范围和直至上屈服强度，钢筋应力速率在 6~60MPa/s；屈服强度期间，钢筋应变速率应在0.00025/s~0.0025/s；塑性范围内直 至钢筋断裂，应变速率不超过0.008/s。若仅需测定钢筋抗拉强度，试验过程中可选取 不超过0.008/s的单一试验速率

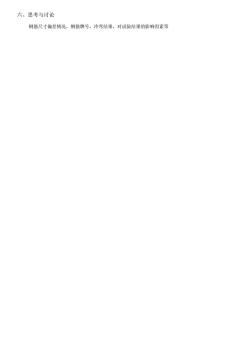

六、思考与讨论 钢筋尺寸偏差情况，钢筋牌号，冷弯结果，对试验结果的影响因素等

六、思考与讨论 钢筋尺寸偏差情况，钢筋牌号，冷弯结果，对试验结果的影响因素等
