石河子大学：《钢结构基本原理》课程教学资源（毕业设计）水工钢结构课程设计任务书——钢闸门设计

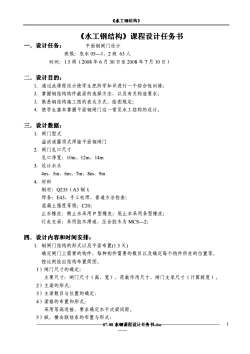

《水工钢结构》 《水工钢结构》课程设计任务书 一.设计任务： 平面钢闸门设计 班级：农水05一1、2班63人 时间：1.5周(2008年6月30日至2008年7月10日) 二.设计目的： 1,通过此课程设计使学生把所学知识进行一个综合性训练 2.掌握钢结构构件截面的选择方法，以及有关构造要求； 3.熟悉钢结构施工图的表达方式、绘图规定； 4.使学生基本掌握平面钢闸门这一常见水工结构的设计 三.设计数据： 1.闸门型式 溢洪道露项式焊接平面钢闸门 2.闹门孔口尺寸 孔口净宽：10m、12m、14m 3.设计水头 4m、5m、6m、7m、8m、9m 4.材料 钢材：Q235(A3钢上 焊条：E43,手工电焊，普通方法检查 混凝土强度等级：C20; 止水橡皮：侧止水采用P型橡皮；底止水采用条型橡皮； 行走支承：采用胶木滑道，压合胶木为MCS一2： 四。设计内容和时间安排： 1.钢闸门结构的形式以及平面布置(1.5天) 确定闸门上需要的构件，每种构件需要的数目以及确定每个构件所在的位置等。 按比例绘出结构布置简图。 1)闸门尺寸的确定： 主要尺寸：闸门尺寸（高、宽）、荷载作用尺寸、闸门支承尺寸（计算跨度） 2)主梁的形式： 3)主梁数目与位置的确定： 4)梁格的布置和形式： 采用等高连接，要求确定水平次梁间距。 5)纵、横向联结系的布置与形式： 07-08水钢课程设计任务书.doc

《水工钢结构》 ———————————————07-08 水钢课程设计任务书.doc————————————— —— 1 《水工钢结构》课程设计任务书 》课程设计任务书 一．设计任务： 平面钢闸门设计 班级：农水 05—1、2 班 63 人 时间：1.5 周（2008 年 6 月 30 日至 2008 年 7 月 10 日） 二．设计目的： 1．通过此课程设计使学生把所学知识进行一个综合性训练； 2．掌握钢结构构件截面的选择方法，以及有关构造要求； 3．熟悉钢结构施工图的表达方式、绘图规定； 4．使学生基本掌握平面钢闸门这一常见水工结构的设计。 三．设计数据： 1．闸门型式 溢洪道露顶式焊接平面钢闸门 2．闸门孔口尺寸 孔口净宽：10m、12m、14m 3．设计水头 4m、5m、6m、7m、8m、9m 4．材料 钢材：Q235（A3 钢）； 焊条：E43，手工电焊，普通方法检查； 混凝土强度等级：C20； 止水橡皮：侧止水采用 P 型橡皮；底止水采用条型橡皮； 行走支承：采用胶木滑道，压合胶木为 MCS—2； 四．设计内容和时间安排： 1．钢闸门结构的形式以及平面布置(1.5 天) 确定闸门上需要的构件，每种构件需要的数目以及确定每个构件所在的位置等。 按比例绘出结构布置简图。 1）闸门尺寸的确定： 主要尺寸：闸门尺寸（高、宽）、荷载作用尺寸、闸门支承尺寸（计算跨度）。 2）主梁的形式： 3）主梁数目与位置的确定： 4）梁格的布置和形式： 采用等高连接，要求确定水平次梁间距。 5）纵、横向联结系的布置与形式：

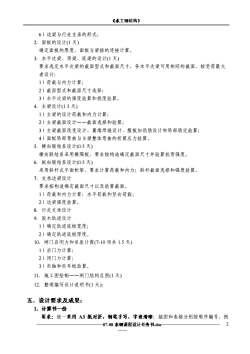

《水工钢结构》 6)边梁与行走支承的形式： 2.面板的设计(1天) 确定面板的厚度，面板与梁格的连接计算。 3.水平次梁、顶梁、底梁的设计(1天) 要求选定水平次梁的哉面型式和截面尺寸，各水平次梁可用相同的截面，按受荷最大 者设计： 1)荷载与内力计算 2)截面型式和载面尺寸选择； 3)水平次梁的强度验算和挠度验算。 4.主梁设计(1.5天) 1)主梁的设计荷载和内力计算； 2)主梁截面设计一一截面选择和验算； 3)主梁截面改变设计、翼缘焊缝设计、腹板加劲肋设计和局部稳定验算： 4)面板局部弯曲与主梁整体弯曲的折算应力验算， 5.横向联结系设计(0.5天) 横向联结系采用横隔板，要求按构造确定截面尺寸并验算抗弯强度， 6.纵向联结系设计(0.5天) 采用斜杆式平面桁架，要求计算荷载和内力；斜杆截面选择和强度验算 7.支承边梁设计 要求按构造确定截面尺寸以及验算截面。 1)荷载和内力计算：水平荷载和竖向荷载： 2)边梁强度验算。 8.行走支承设计 9.胶木轨道设计 1)确定轨道底板實度 2)确定轨道底板厚度 10.闸门启闭力和吊座计算(7-10项共1.5天) 1)启门力计算： 2)闭门力计算： 3)吊轴和吊耳板验算 11.施工图绘制一一闸门结构总图(1天) 12.整理编写设计说明书(1天)方 五，设计要求及成果： 1.计算书一份 要求：统一采用A3纸对折，钢笔手写，字迹清晰：插图和表格分别按顺序编号，例 07-08水铜课程设计任务书.doc 2

《水工钢结构》 ———————————————07-08 水钢课程设计任务书.doc————————————— —— 2 6）边梁与行走支承的形式： 2．面板的设计(1 天) 确定面板的厚度，面板与梁格的连接计算。 3．水平次梁、顶梁、底梁的设计(1 天) 要求选定水平次梁的截面型式和截面尺寸，各水平次梁可用相同的截面，按受荷最大 者设计： 1）荷载与内力计算； 2）截面型式和截面尺寸选择； 3）水平次梁的强度验算和挠度验算。 4．主梁设计(1.5 天) 1）主梁的设计荷载和内力计算； 2）主梁截面设计——截面选择和验算； 3）主梁截面改变设计、翼缘焊缝设计、腹板加劲肋设计和局部稳定验算； 4）面板局部弯曲与主梁整体弯曲的折算应力验算。 5．横向联结系设计(0.5 天) 横向联结系采用横隔板，要求按构造确定截面尺寸并验算抗弯强度。 6．纵向联结系设计(0.5 天) 采用斜杆式平面桁架，要求计算荷载和内力；斜杆截面选择和强度验算。 7．支承边梁设计 要求按构造确定截面尺寸以及验算截面。 1）荷载和内力计算：水平荷载和竖向荷载； 2）边梁强度验算。 8．行走支承设计 9．胶木轨道设计 1）确定轨道底板宽度； 2）确定轨道底板厚度。 10．闸门启闭力和吊座计算(7-10 项共 1.5 天) 1）启门力计算； 2）闭门力计算； 3）吊轴和吊耳板验算。 11．施工图绘制——闸门结构总图(1 天) 12．整理编写设计说明书(1 天)； 五．设计要求及成果： 1．计算书一份 要求：统一采用 A3 纸对折，钢笔手写，字迹清晰；插图和表格分别按顺序编号，例

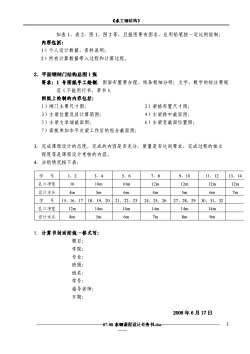

《水工钢结构》 如表1、表2、图1、图2等，且插图要有图名、应用铅笔按一定比例绘制 内容包括： 1)个人设计数据、资料说明； 2)所有计算数据带入过程和计算过程 2.平面钢闸门结构总图1张 要求：1号图纸手工绘制：图面布置要合理、线条粗细分明；文字、数字的标注要规 范（不能用行书、草书方 图纸上绘制的内容包括： 1)闸门主要尺寸图； 2)梁格布置尺寸图： 3)主梁位置及其计算简图； 4)主梁跨中截面图； 5)主梁支承端裁面图： 6)主梁变截面位置图： 7)面板参加水平次梁工作后的组合截面图； 3.完成课程设计的态度，完成的内容是否充分，质量是否达到要求，完成过程的独立 程度等是课程设计考核的内容 4.分组情况按下表： 学号1、2 3、4 5、6 7、8 9、10 11、1213、14 孔口净宽 10 10m 10m 12m 12m 12m 12m 设计水头4m 5m 6m 4m 5m 6m 7m 学号15、16、1718、19、2021、22、2324、25、2627、28、29 30、31、32 孔口净宽 12m 14m 14m 14m 14m 14m 设计水头 8m 5m 6m 7m 8m 9m 5。计算书封面按统一格式写 题目： 学院： 专业 班级： 姓名： 学号 指导老师： 日期： 2008年6月17日 07-08水钢课程设计任务书.doc

《水工钢结构》 ———————————————07-08 水钢课程设计任务书.doc————————————— —— 3 如表 1、表 2、图 1、图 2 等，且插图要有图名、应用铅笔按一定比例绘制； 内容包括： 1）个人设计数据、资料说明； 2）所有计算数据带入过程和计算过程。 2．平面钢闸门结构总图 1 张 要求：1 号图纸手工绘制 号图纸手工绘制；图面布置要合理、线条粗细分明；文字、数字的标注要规 范（不能用行书、草书）； 图纸上绘制的内容包括： 1）闸门主要尺寸图； 2）梁格布置尺寸图； 3）主梁位置及其计算简图； 4）主梁跨中截面图； 5）主梁支承端截面图； 6）主梁变截面位置图； 7）面板参加水平次梁工作后的组合截面图； 3．完成课程设计的态度，完成的内容是否充分，质量是否达到要求，完成过程的独立 程度等是课程设计考核的内容。 4．分组情况按下表： 5．计算书封面按统一格式写： 题目： 学院： 专业： 班级： 姓名： 学号： 指导老师： 日期： 2008 年 6 月 17 日 学 号 1、2 3、4 5、6 7、8 9、10 11、12 13、14 孔口净宽 10 10m 10m 12m 12m 12m 12m 设计水头 4m 5m 6m 4m 5m 6m 7m 学 号 15、16、17 18、19、20 21、22、23 24、25、26 27、28、29 30、31、32 孔口净宽 12m 14m 14m 14m 14m 14m 设计水头 8m 5m 6m 7m 8m 9m
