石河子大学：《钢结构基本原理》课程教学资源（毕业设计）土木专业钢结构课程设计任务书——钢屋盖设计

《钢结构基本原理》 钢结构课程设计任务书I 一.设计题目： 钢屋盖设计 班级：土木06一1、2、3班，科技土木06(145人) 时间：1.5周(2009年6月25日至2009年7月5日) 二。设计目的： 1.了解钢屋盖结构的荷载传递关系及其计算简图的确定： 2.掌握钢结构构件截面的选择方法，以及有关构造要求： 3.熟悉钢结构施工图的表达方式、绘图规定： 4.通过进一步的设计训练，使学生熟悉钢结构基本构件的设计和构造设计的基本原理和方法。 三。设计资料： 1.某车间柱网布置图(L×240m),柱距6m,屋架铰接于钢筋混凝土柱上，柱截面400× 400,混凝土强度等级为C30。车间内设有一台中级工作制桥式吊车 @ 6000l600l600a 000s00al600al600g5000l600a 6000600al600a 240000 ①包包④①包2②③④ 柱网布置图 2.屋架情况 1)梯形屋架 a、跨度：24m,27m,30m,33m: b、坡度：1/8,1/10,1/12： C、车间建筑地点：石河子某地： d、屋面材料：1.5×6m大型预应力钢筋砼屋面板 e、荷载： 恒荷：三粘四油一砂防水层：0.4KN/m 30厚细石砼找平层：0.6KN/m 150厚珍珠岩保温层：0.6KN/m 屋面板： 1.5KN/m 活荷：雪荷： 0.7KN/m2 屋面活荷载标准值 0.5kN/m 积灰荷： 0.5KN/m 钢结构课程设计任务书

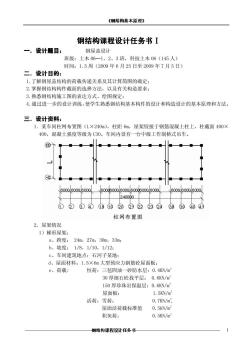

《钢结构基本原理 《钢结构基本原理》 ———————————————钢结构课程设计任务书——————————————————— 1 钢结构课程设计任务书Ⅰ 一．设计题目： 钢屋盖设计 班级：土木 06—1、2、3 班，科技土木 06（145 人） 时间：1.5 周（2009 年 6 月 25 日至 2009 年 7 月 5 日） 二．设计目的： 1.了解钢屋盖结构的荷载传递关系及其计算简图的确定； 2.掌握钢结构构件截面的选择方法，以及有关构造要求； 3.熟悉钢结构施工图的表达方式、绘图规定； 4．通过进一步的设计训练，使学生熟悉钢结构基本构件的设计和构造设计的基本原理和方法。 三．设计资料： 1．某车间柱网布置图（L×240m），柱距 6m，屋架铰接于钢筋混凝土柱上，柱截面 400× 400，混凝土强度等级为 C30。车间内设有一台中级工作制桥式吊车。 2．屋架情况 1）梯形屋架： a、跨度： 24m，27m，30m，33m； b、坡度： 1/8，1/10，1/12； c、车间建筑地点：石河子某地； d、屋面材料：1.5×6m 大型预应力钢筋砼屋面板； e、荷载: 恒荷：三毡四油一砂防水层：0.4KN/m2 30 厚细石砼找平层： 0.6KN/m2 150 厚珍珠岩保温层：0.6KN/m2 屋面板： 1.5KN/m2 活荷：雪荷： 0.7KN/m2 , 屋面活荷载标准值 0.5kN/m2 积灰荷： 0.5KN/m2

《钢结构基本原理》 2)一角形层如 a、跨度：，15m,18m,21m,24m: b、坡度：1/2,1/2.5,1/3： c、车间建筑地点：石河子某地： d、屋面材料：波形石棉瓦： e、荷载 恒荷：保温层木丝板：0.25KN/m 波形石棉瓦： 0.2KN/m 活荷：屋面活荷载标准值：0.5KN/m, 积灰荷：1.0KN/m 四。设计内容和时间安排： 1.确定屋架形式、计算屋架几何尺寸，清理荷载；选择钢材及焊接材料，并明确提出 对保证项目的要求： (一天) 2.布置屋盖支撑系统 (半天) 3.檩条计算（有檩体系）》 (半天) 4.屋架杆件内力计算： (一天) 5.杆件截面选择： (一天半) 6。节点设计：屋脊节点，支座节点，下弦拼接节点，上弦一普通节点，下弦 一普通节点；设计的节点应尺寸齐备，满足构造要求：（两天） 7.屋架施工图绘制。 (两天) 五.设计要求及成果： 1.计算书一份：统一采用A4纸，钢笔手写，插图应用铅笔按一定比例绘制。要求 计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公 式和数据来源应有依据，并应附有与设计有关的插图和说明。 内容包括： (1)个人设计资料说明： (2)屋盖支撑系统的布置 (3)所有计算过程。 2.屋架施工图一张：1号图纸手工绘制。要求图面清楚整洁，线条粗细分明，尺寸 及标注齐全，符号及比例正确，构造合理，能表达设计意图。 图纸上绘制的内容包括： (1)屋架简图： (2)半跨屋架正面图，上下弦杆俯视图，端竖杆、中央竖杆侧面图， 屋架支座俯视图，必要的零件大样图： (3)材料表： (4)设计说明。 3.按时完成设计任务，注意要将设计任务书装订在计算书前面 2009年6月 钢结构课程设计任务书

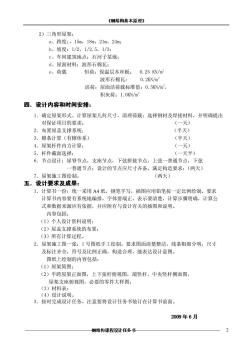

《钢结构基本原理 《钢结构基本原理》 ———————————————钢结构课程设计任务书——————————————————— 2 2）三角形屋架： a、跨度：，15m，18m，21m，24m； b、坡度：1/2，1/2.5，1/3； c、车间建筑地点：石河子某地； d、屋面材料：波形石棉瓦； e、荷载 恒荷：保温层木丝板： 0.25 KN/m2 波形石棉瓦： 0.2KN/m2 活荷：屋面活荷载标准值：0.5KN/m2， 积灰荷：1.0KN/m2 四．设计内容和时间安排 设计内容和时间安排： 1．确定屋架形式、计算屋架几何尺寸，清理荷载；选择钢材及焊接材料，并明确提出 对保证项目的要求； （一天） 2．布置屋盖支撑系统； （半天） 3．檩条计算（有檩体系） （半天） 4．屋架杆件内力计算； （一天） 5．杆件截面选择； （一天半） 6．节点设计：屋脊节点，支座节点，下弦拼接节点，上弦一普通节点，下弦 一普通节点；设计的节点应尺寸齐备，满足构造要求；（两天） 7．屋架施工图绘制。 （两天） 五．设计要求及成果 设计要求及成果： 1．计算书一份：统一采用 A4 纸，钢笔手写，插图应用铅笔按一定比例绘制。要求 计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公 式和数据来源应有依据，并应附有与设计有关的插图和说明。 内容包括： （1）个人设计资料说明； （2）屋盖支撑系统的布置； （3）所有计算过程。 2．屋架施工图一张：1 号图纸手工绘制。要求图面清楚整洁，线条粗细分明，尺寸 及标注齐全，符号及比例正确，构造合理，能表达设计意图。 图纸上绘制的内容包括： （1）屋架简图； （2）半跨屋架正面图，上下弦杆俯视图，端竖杆、中央竖杆侧面图， 屋架支座俯视图，必要的零件大样图； （3）材料表； （4）设计说明。 3．按时完成设计任务，注意要将设计任务书装订在计算书前面。 200 2009 2009 年 6 月
