《电子商务概论》课程教学资源(教案讲义)第三章 EDI商务
刷新页面文档预览

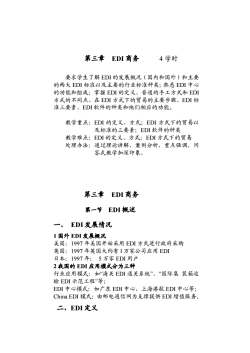

第三章EDI商务4学时要求学生了解EDI的发展概况(国内和国外)和主要的两大EDI标准以及主要的行业标准种类;熟悉EDI中心的功能和组成;掌握EDI的定义、普通的手工方式和EDI方式的不同点、在EDI方式下的贸易的主要步骤、EDI标准三要素、EDI软件的种类和他们相应的功能。教学重点:EDI的定义、方式:EDI方式下的贸易以及标准的三要素;EDI软件的种类教学难点:EDI的定义、方式;EDI方式下的贸易处理办法:通过理论讲解,案例分析,重点强调,问答式教学加深印象,第三章EDI商务第一节EDI概述一、EDI发展情况1国外EDI发展概况美国:1997年美国开始采用EDI方式进行政府采购英国:1997年英国大约有1万家公司应用EDI日本:1997年:5万家EDI用户2我国的EDI应用模式分为三种行业应用模式:如“海关EDI通关系统”、“国际集装箱运输EDI示范工程”等;EDI中心模式:如广东EDI中心,上海港航EDI中心等;ChinaEDI模式:由邮电通信网为支撑提供EDI增值服务。二、EDI定义

第三章 EDI 商务 4 学时 要求学生了解 EDI 的发展概况(国内和国外)和主要 的两大 EDI 标准以及主要的行业标准种类;熟悉 EDI 中心 的功能和组成;掌握 EDI 的定义、普通的手工方式和 EDI 方式的不同点、在 EDI 方式下的贸易的主要步骤、EDI 标 准三要素、EDI 软件的种类和他们相应的功能。 教学重点:EDI 的定义、方式;EDI 方式下的贸易以 及标准的三要素;EDI 软件的种类 教学难点:EDI 的定义、方式;EDI 方式下的贸易 处理办法:通过理论讲解,案例分析,重点强调,问 答式教学加深印象, 第三章 EDI 商务 第一节 EDI 概述 一、 EDI 发展情况 1 国外 EDI 发展概况 美国:1997 年美国开始采用 EDI 方式进行政府采购 英国:1997 年英国大约有 l 万家公司应用 EDI 日本:1997 年: 5 万家 EDI 用户 2 我国的 EDI 应用模式分为三种 行业应用模式:如“海关 EDI 通关系统”、“国际集 装箱运 输 EDI 示范工程”等; EDI 中心模式:如广东 EDI 中心,上海港航 EDI 中心等; China EDI 模式:由邮电通信网为支撑提供 EDI 增值服务。 二、EDI 定义

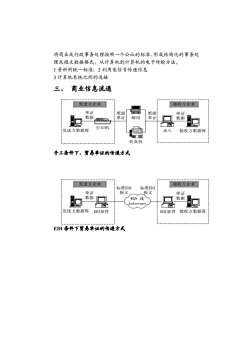

将商业或行政事务处理按照一个公认的标准,形成结构化的事务处理或报文数据格式,从计算机到计算机的电子传输方法。1资料用统一标准;2利用电信号传递信息3计算机系统之间的连接商业信息流通=、发送方企业接收方企业单证纸面纸面单证数据单证邮局单证数据打印机心发送方数据库录入接收方数据库富口传真机手工条件下,贸易单证的传递方式发送方企业接收方企业标准EDI标准EDI单证报文报文单证数据E数据WAN或Internet发送方数据库接收方数据库EDI软件EDI软件EDI条件下贸易单证的传递方式

将商业或行政事务处理按照一个公认的标准,形成结构化的事务处 理或报文数据格式,从计算机到计算机的电子传输方法。 1 资料用统一标准;2 利用电信号传递信息 3 计算机系统之间的连接 三、 商业信息流通 手工条件下,贸易单证的传递方式 EDI 条件下贸易单证的传递方式 发送方数据库 接收方数据库 单证 数据 单证 数据 发送方企业 接收方企业 WAN 或 Internet 标准EDI 报文 标准EDI 报文 EDI软件 EDI软件 发送方数据库 接收方数据库 打印机 单证 数据 录入 传真机 邮局 单证 数据 发送方企业 接收方企业 纸面 单证 纸面 单证

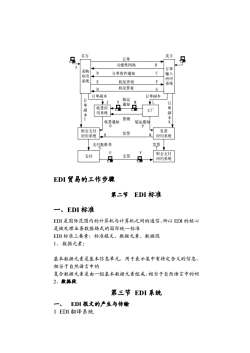

买方卖方品订单品B功能性回执A订单采购cD订单收件通知输入应用应用系统EF状况查询系统状况答复GH订单副本订单副本装运订LJNM订通知单单收货应HH副工厂副本用系统本货物收货通知装运通知0P发票财会支付发票Q1应用系统应用系统发票支付批准书UV财会支付支付支票品品应用系统EDI贸易的工作步骤第二节EDI标准一、EDI标准EDI是国际范国内的计算机与计算机之间的通信,所以EDI的核心是被处理业务数据格式的国际统一标准EDI标准三要素:标准报文、数据元素、数据段1、数据元素:基本数据元素是基本信息单元,用于表示某中有特定含义的信息,相当于自然语言中的复合数据元素是由一组基本数据元素组成,相当于自然语言中的词2、数据段第三节 EDI系统EDI报文的产生与传输1EDI翻译系统

EDI 贸易的工作步骤 第二节 EDI 标准 一、EDI 标准 EDI 是国际范围内的计算机与计算机之间的通信,所以 EDI 的核心 是被处理业务数据格式的国际统一标准 EDI 标准三要素:标准报文、数据元素、数据段 1、 数据元素: 基本数据元素是基本信息单元,用于表示某中有特定含义的信息, 相当于自然语言中的 复合数据元素是由一组基本数据元素组成,相当于自然语言中的词 2、数据段 第三节 EDI 系统 一、 EDI 报文的产生与传输 1 EDI 翻译系统 采购 应用 系统 订单 输入 应用 系统 B A 买方 卖方 订单 功能性回执 订单收件通知 状况查询 状况答复 收货应 用系统 工厂 财会支付 应用系统 支付 发票 应用系统 财会支付 应用系统 装运 通知 发票 货物 收货通知 装运通知 支票 支付批准书 发票 订 单 副 本 订 单 副 本 订单副本 订单副本 D C E F H G I J K N M L O P R Q S U V T

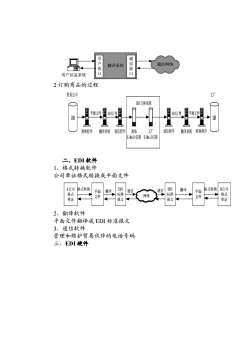

用通信户接口通信网络翻译系统接口用户信息系统2订购商品的过程贸易公司IFEDI交换系统190国平面文休司国平面文件I0DI订单EDI订单DBR1100转换程序商场IF通信程序翻译系统转换程序翻译系统通信程序E-Mail信箱 E-Mail信箱二、EDI软件1、格式转换软件公司单证格式转换成平面文件A公司格式转换EDIEDI格式转换B公司翻译通信翻译通信平面平面格式标准A标准格式++网络文件文件4报文-单证4报文单证2、翻译软件平面文件翻译成EDI标准报文3、通信软件管理和维护贸易伙伴的电话号码三、EDI硬件

2 订购商品的过程 二、EDI 软件 1、格式转换软件 公司单证格式转换成平面文件 2、翻译软件 平面文件翻译成 EDI 标准报文 3、通信软件 管理和维护贸易伙伴的电话号码 三、EDI 硬件 A公司 格式 单证 平面 文件 格式转换 翻译 EDI 标准 报文 通信 网络 B公司 格式 单证 平面 文件 EDI 翻译 格式转换 标准 报文 通信 DB 转换程序 平面文件 EDI订单 翻译系统 通信程序 商场 E-Mail信箱 工厂 E-Mail信箱 EDI订单 平面文件 通信程序 翻译系统 转换程序 EDI交换系统 DB 贸易公司 工厂 翻译系统 通信网络 通 信 接 口 用 户 接 用户信息系统 口

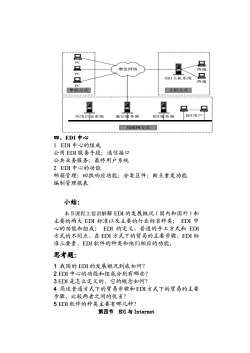

口口国终端增值网络PCPEDI主机系统口终端PC单机方式主机方式国国口EDI用户应用信息系统通信服务器EDI服务器局域网方式四、EDI中心1EDI中心的组成公用EDI服务手段;通信接口公共业务服务;最终用户系统2EDI中心的功能邮箱管理;回执响应功能;分类区件;断点重发功能编制管理报表小结:本节课程主要讲解解EDI的发展概况(国内和国外)和主要的两大EDI标准以及主要的行业标准种类:EDI中心的功能和组成;EDI的定义、普通的手工方式和EDI方式的不同点、在EDI方式下的贸易的主要步骤、EDI标准三要素、EDI软件的种类和他们相应的功能。思考题:1我国的EDI的发展概况到底如何?2EDI中心的功能和组成分别有哪些?3EDI是怎么定义的,它的概念如何?4简述普通方式下的贸易步骤和EDI方式下的贸易的主要步骤,比较两者之间的优劣?5EDI软件的种类主要有哪几种?第四节EDI与Internet

四、EDI 中心 1 EDI 中心的组成 公用 EDI 服务手段;通信接口 公共业务服务;最终用户系统 2 EDI 中心的功能 邮箱管理;回执响应功能;分类区件;断点重发功能 编制管理报表 小结: 本节课程主要讲解解 EDI 的发展概况(国内和国外)和 主要的两大 EDI 标准以及主要的行业标准种类; EDI 中 心的功能和组成; EDI 的定义、普通的手工方式和 EDI 方式的不同点、在 EDI 方式下的贸易的主要步骤、EDI 标 准三要素、EDI 软件的种类和他们相应的功能。 思考题: 1 我国的 EDI 的发展概况到底如何? 2 EDI 中心的功能和组成分别有哪些? 3 EDI 是怎么定义的,它的概念如何? 4 简述普通方式下的贸易步骤和EDI方式下的贸易的主要 步骤,比较两者之间的优劣? 5 EDI 软件的种类主要有哪几种? 第四节 EDI 与 Internet PC PC PC 单机方式 增值网络 EDI主机系统 终端 终端 主机方式 应用信息系统 通信服务器 EDI服务器 EDI用户 局域网方式

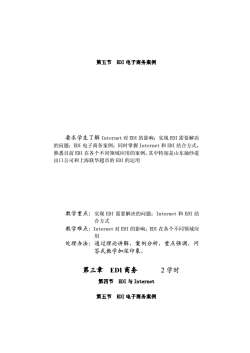

第五节EDI电子商务案例要求学生了解Internet对EDI的影响;实现EDI需要解决的问题:EDI电子商务案例:同时掌握Internet和EDI结合方式,熟悉目前EDI在各个不同领域应用的案例,其中特别是山东抽纱进出口公司和上海联华超市的EDI的运用教学重点:实现EDI需要解决的问题:Internet和EDI结合方式教学难点:Internet对EDI的影响:EDI在各个不同领域应用处理办法:通过理论讲解,案例分析,重点强调,问答式教学加深印象,2学时第三章EDI商务第四节EDI与Internet第五节EDI电子商务案例

第五节 EDI 电子商务案例 要求学生了解 Internet 对 EDI 的影响;实现 EDI 需要解决 的问题;EDI 电子商务案例;同时掌握 Internet 和 EDI 结合方式, 熟悉目前 EDI 在各个不同领域应用的案例,其中特别是山东抽纱进 出口公司和上海联华超市的 EDI 的运用 教学重点:实现 EDI 需要解决的问题;Internet 和 EDI 结 合方式 教学难点:Internet 对 EDI 的影响;EDI 在各个不同领域应 用 处理办法:通过理论讲解,案例分析,重点强调,问 答式教学加深印象, 第三章 EDI 商务 2 学时 第四节 EDI 与 Internet 第五节 EDI 电子商务案例

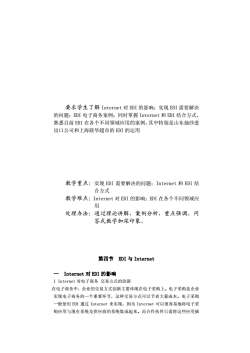

要求学生了解Internet对EDI的影响;实现EDI需要解决的问题:EDI电子商务案例:同时掌握Internet和EDI结合方式,熟悉目前EDI在各个不同领域应用的案例,其中特别是山东抽纱进出口公司和上海联华超市的EDI的运用教学重点:实现EDI需要解决的问题;Internet和EDI结合方式教学难点:Internet对EDI的影响:EDI在各个不同领域应用处理办法:通过理论讲解,案例分析,重点强调,问答式教学加深印象,第四节EDI与Internet一Internet对EDI的影响1Internet对电子商务交易方式的创新在电子商务中,企业的交易方式创新主要体现在电子采购上。电子采购是企业实现电子商务的一个重要环节,这种交易方式可以节省大量成本。电子采购一般使用EDI通过Internet来实现,因为Internet可以很容易地将电子采购应用与现有系统及供应商的系统集成起来。而合作伙伴只需将这些应用插

要求学生了解 Internet 对 EDI 的影响;实现 EDI 需要解决 的问题;EDI 电子商务案例;同时掌握 Internet 和 EDI 结合方式, 熟悉目前 EDI 在各个不同领域应用的案例,其中特别是山东抽纱进 出口公司和上海联华超市的 EDI 的运用 教学重点:实现 EDI 需要解决的问题;Internet 和 EDI 结 合方式 教学难点:Internet 对 EDI 的影响;EDI 在各个不同领域应 用 处理办法:通过理论讲解,案例分析,重点强调,问 答式教学加深印象, 第四节 EDI 与 Internet 一 Internet 对 EDI 的影响 1 Internet 对电子商务 交易方式的创新 在电子商务中,企业的交易方式创新主要体现在电子采购上。电子采购是企业 实现电子商务的一个重要环节,这种交易方式可以节省大量成本。电子采购 一般使用 EDI 通过 Internet 来实现,因为 Internet 可以很容易地将电子采 购应用与现有系统及供应商的系统集成起来。而合作伙伴只需将这些应用插

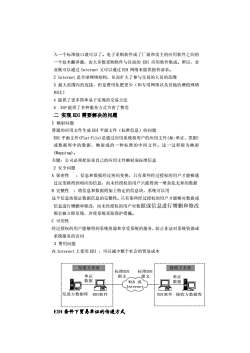

入一个标准接口就可以了。电子采购软件成了厂商和卖主的应用软件之间的一个技术翻译器,而大多数采购软件与目前的EDI应用软件集成。所以,企业既可以通过Internet又可以通过EDI网络来提供报价请求。2Internet是全球网络结构,从而扩大了参与交易的人员的范围3最大范围内的连接,但是费用化肥更少(和专用网络以及其他的增值网络相比)4提供了更多简单易于实现的交易方法5ISP提供了多种服务方式节省了费用二实现EDI需要解决的问题1映射问题普通的应用文件生成EDI平面文件(标准信息)的问题EDI平面文件(F1atFile)是通过应用系统将用户的应用文件(如:单证、票据)或数据库中的数据,映射成的一种标准的中间文件。这一过程称为映射(Mapping)。关键:公司必须把原来自己的应用文件映射成标准信息2安全问题A保密性:信息和数据经过密码变换,只有那些经过授权的用户才能够通过反变换得到相应的信息,而未经授权的用户只能得到一堆杂乱无章的数据B完整性:将信息和数据附加上特定的信息块,系统可以用这个信息块保证数据信息的完整性。只有那些经过授权的用户才能够对数据或信息进行增删和修改,而未经授权的用户对数据或信息进行增删和修改都会被立即发现,并使系统采取保护措施。C可用性经过授权的用户能够得到系统资源和享受系统的服务,防止非法对系统资源或系统服务的访问3费用问题在Internet上使用EDI,可以减少整个社会的贸易成本发送方企业接收方企业标准EDI标准EDI单证报文报文单证数据WAN或数据民Internet发送方数据库EDI软件EDI软件接收方数据库EDI条件下贸易单证的传递方式

入一个标准接口就可以了。电子采购软件成了厂商和卖主的应用软件之间的 一个技术翻译器,而大多数采购软件与目前的 EDI 应用软件集成。所以,企 业既可以通过 Internet 又可以通过 EDI 网络来提供报价请求。 2 Internet 是全球网络结构,从而扩大了参与交易的人员的范围 3 最大范围内的连接,但是费用化肥更少(和专用网络以及其他的增值网络 相比) 4 提供了更多简单易于实现的交易方法 5 ISP 提供了多种服务方式节省了费用 二 实现 EDI 需要解决的问题 1 映射问题 普通的应用文件生成 EDI 平面文件(标准信息)的问题 EDI 平面文件(Flat File)是通过应用系统将用户的应用文件(如:单证、票据) 或数据库中的数据,映射成的一种标准的中间文件。这一过程称为映射 (Mapping)。 关键:公司必须把原来自己的应用文件映射成标准信息 2 安全问题 A 保密性 :信息和数据经过密码变换,只有那些经过授权的用户才能够通 过反变换得到相应的信息,而未经授权的用户只能得到一堆杂乱无章的数据 B 完整性 :将信息和数据附加上特定的信息块,系统可以用 这个信息块保证数据信息的完整性。只有那些经过授权的用户才能够对数据或 信息进行增删和修改,而未经授权的用户对数据或信息进行增删和修改 都会被立即发现,并使系统采取保护措施。 C 可用性 经过授权的用户能够得到系统资源和享受系统的服务,防止非法对系统资源或 系统服务的访问 3 费用问题 在 Internet 上使用 EDI ,可以减少整个社会的贸易成本 EDI 条件下贸易单证的传递方式 发送方数据库 接收方数据库 单证 数据 单证 数据 发送方企业 接收方企业 WAN 或 Internet 标准EDI 报文 标准EDI 报文 EDI软件 EDI软件

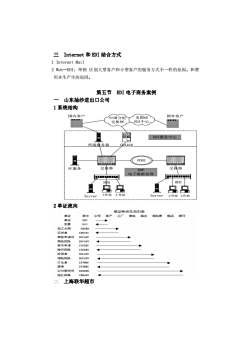

三Internet和EDI结合方式1 Internet Mail2Web一EDI:举例区别大型客户和小型客户的服务方式不一样的原因。和费用本生产生的原因。第五节EDI电子商务案例山东抽纱进出口公司1系统结构国内客户国外客户美国GE中国分组HHRHEDI中心交换网1国国EDI服务中心终端服务器CP4460国FDDI交换器交换器PC服务EDP电子数据处理C8HUBHUB工作站工作站Server工作站工作站Server2单证流向单证种类及流向表单证保险费船运银行报文公司客户工厂商拉海关单证8504发票8104ORDER加工合同交货单IVoIC商检中请书DOCAPP商检回执DOCADV报关申清CUSDEC海关回执CUSRES投保单DOCAPP保险间执DOCADY订仓单IFTMEP提单IPTMEC议付要托书DIRDEB结汇回单CREADV上海联华超市

三 Internet 和 EDI 结合方式 1 Internet Mail 2 Web—EDI:举例 区别大型客户和小型客户的服务方式不一样的原因。和费 用本生产生的原因。 第五节 EDI 电子商务案例 一 山东抽纱进出口公司 1 系统结构 2 单证流向 二 上海联华超市 终端服务器  中国分组 交换网 美国GE EDI中心  EDI服务中心 CD4460 国内客户 国外客户 PC服务 交换器 FDDI 交换器 HUB EDP 电子数据处理 工作站 HUB Server 工作站 Server 工作站 工作站

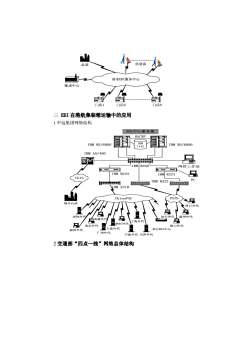

供货商总部商业EDI服务中心配送中心门店1门店2门店N三EDI在港航集装箱运输中的应用1中远集团网络结构EDI中心服务器HACMPIBMIBMRS/6000IBMRS/600013IBMAS/400IBM8260网管工作站口IBM8224IBM8224CCEISPCIBM8325BNM路0000VBM2210NPSTNChinaPA(E国外代理营口外代品J深圳外亻汕头外代温州外代南通外代上海外代品F烟台外代南京外代海口外代-大连外代其它EDI中心福州外代广州外代宁波外代天津外代2交通部“四点一线”网络总体结构

三 EDI 在港航集装箱运输中的应用 1 中远集团网络结构 2 交通部“四点一线”网络总体结构 EDI中心服务器 IBM 8260 网管工作站 IBM 8224 IBM 7133 HACMP ChinaPAC PSTN IBM 2210 IBM 8224 IBM 8325 IBM RS/6000 IBM RS/6000 CEIS IBM AS/400 国外代理 深圳外代 天津外代 广州外代 宁波外代 大连外代 上海外代 福州外代 南京外代 南通外代 烟台外代  其它EDI中心 汕头外代 海口外代 温州外代 营口外代 PC 商业EDI服务中心 总部 配送中心 门店1 门店2 门店N 供货商
