《通信原理》课程教学资源（实验指导）实验五 时分复用2DPSK，2FSK通信系统

实验五时分复用2DPSK、2FSK通信系统 一、实验目的 1.掌握时分复用2DSR通信系统的基本原理及数字信号的传输过程。 2.掌握时分复用2SK通信系统的基本原理及数字信号的传输过程， 二、实验内容 1.用数字信源、数字终端、数字调制、2DSK解调、载波同步、位同步及帧同步等七个 模块构成一个理想信道时分复用2DSK通信系统并使之正常工作。 2.用数字信源、数字终端、数字调制、2SR解调、位同步及帧同步等六个模块，构成 一个理想信道时分复用2S通信系统并使之正常工作。 三、基本原理 图5-1给出了传输两路数字信号的时分复用2DPSK通信系统原理框图(2SK通信系统 与此类似)。图中m()为时分复用数字基带信号，为2码，发滤波器及收滤波器的作用与 基带系统相同。本实验假设信道是理想的，收、发端都无带通滤波器。m()由数字信源提供， 即为NRZ信号。 D(t) 蝶声 图5-12DPSR时分复用通信系统 四、实验步骤 L.拟定详细的2DPSK系统及2FSR系统各模块之间的信号连接方案。 2DPSK系统中包括数字信源、数字调制、载波同步、2DPSK解调、位同步、帧同步及数 字终端等七个单元。2SK系统中无载波同步单元，将2DPSK解调单元改为2FSK解调单元， 其它单元与2DSX系统相同。在系统连接时位同步单元的输入信号S-IN应为解调器的CM 信号，而帧同步单元和终端单元的输入信号S-IN应来自解调器的K-OUT点，其它信号的连 接方式参考前面几个实验中的介绍和图示（注意：图示标明的有些连接已经布在电路板，不 要重复接线)。 2.进行2DPSK通信系统实验

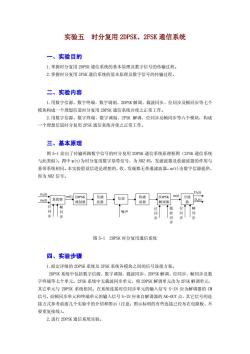

实验五 时分复用 2DPSK、2FSK 通信系统 一、实验目的 1.掌握时分复用 2DPSK 通信系统的基本原理及数字信号的传输过程。 2.掌握时分复用 2FSK 通信系统的基本原理及数字信号的传输过程。 二、实验内容 1.用数字信源、数字终端、数字调制、2DPSK 解调、载波同步、位同步及帧同步等七个 模块构成一个理想信道时分复用 2DPSK 通信系统并使之正常工作。 2.用数字信源、数字终端、数字调制、2FSK 解调、位同步及帧同步等六个模块，构成 一个理想信道时分复用 2FSK 通信系统并使之正常工作。 三、基本原理 图 5-1 给出了传输两路数字信号的时分复用 2DPSK 通信系统原理框图（2FSK 通信系统 与此类似）。图中 m(t)为时分复用数字基带信号，为 NRZ 码，发滤波器及收滤波器的作用与 基带系统相同。本实验假设信道是理想的，收、发端都无带通滤波器。m(t)由数字信源提供， 即为 NRZ 信号。 复接器 2DPSK 调制器 发滤 波器 信道 收滤 波器 2DPSK 解调器 分接 器 m(t) m(t) m1(t) m2(t) D1(t) D2(t) 位 同 步 帧 同 步 噪声 载 波 同 步 位 同 步 位 同 步 帧 同 步 图 5-1 2DPSK 时分复用通信系统 四、实验步骤 1.拟定详细的 2DPSK 系统及 2FSK 系统各模块之间的信号连接方案。 2DPSK 系统中包括数字信源、数字调制、载波同步、2DPSK 解调、位同步、帧同步及数 字终端等七个单元。2FSK 系统中无载波同步单元，将 2DPSK 解调单元改为 2FSK 解调单元， 其它单元与 2DPSK 系统相同。在系统连接时位同步单元的输入信号 S-IN 应为解调器的 CM 信号，而帧同步单元和终端单元的输入信号 S-IN 应来自解调器的 AK-OUT 点，其它信号的连 接方式参考前面几个实验中的介绍和图示（注意：图示标明的有些连接已经布在电路板，不 要重复接线）。 2.进行 2DPSK 通信系统实验

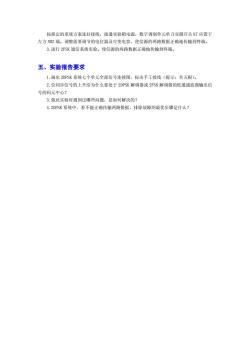

按拟定的系统方案连好接线，接通实验箱电源，数字调制单元单刀双掷开关K7应置于 左方NZ端。调整需要调节的电位器及可变电容，使信源的两路数据正确地传输到终瑞。 3.进行2℉SX通信系统实验。使信源的两路数据正确地传输到终端。 五、实验报告要求 1.画出2DSK系统七个单元全部信号连接图，标出手工接线（提示：共五根）。 2.位同步信号的上升沿为什么要处于2DPSK解调器或2FSK解调器的低通滤波器输出信 号的码元中心？ 3.做此实验时遇到过哪些问题，是如何解决的？ 4.2DSX系统中，若不能正确传输两路数据，排除故障的最优步骤是什么？

按拟定的系统方案连好接线，接通实验箱电源，数字调制单元单刀双掷开关 K7 应置于 左方 NRZ 端。调整需要调节的电位器及可变电容，使信源的两路数据正确地传输到终端。 3.进行 2FSK 通信系统实验。使信源的两路数据正确地传输到终端。 五、实验报告要求 1.画出 2DPSK 系统七个单元全部信号连接图，标出手工接线（提示：共五根）。 2.位同步信号的上升沿为什么要处于 2DPSK 解调器或 2FSK 解调器的低通滤波器输出信 号的码元中心？ 3.做此实验时遇到过哪些问题，是如何解决的？ 4.2DPSK 系统中，若不能正确传输两路数据，排除故障的最优步骤是什么？
