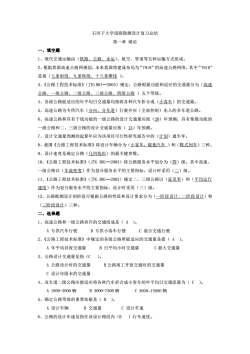

石河子大学道路勘测设计复习总结第一章绪论一、填空题1、现代交通运输由（铁路、公路、水运）、航空、管道等五种运输方式组成。2、根据我国高速公路网规划，未来我国将建成布局为“7918”的高速公路网络。其中“7918*是指（七条射线、九条纵线、十八条横线）。3、《公路工程技术标准》（JTGB01一2003）规定：公路根据功能和适应的交通量分为（高速公路、一级公路、二级公路、三级公路、四级公路）五个等级。4、各级公路能适应的年平均日交通量均指将各种汽车折合成（小客车）的交通量。5、高速公路为专供汽车（分向、分车道）行驶并应（全部控制）出入的多车道公路。6、高速公路和具有干线功能的一级公路的设计交通量应按（20）年预测：具有集散功能的一级公路和二、三级公路的设计交通量应按（15）年预测。7、设计交通量预测的起算年应为该项目可行性研究报告中的（计划）通车年。8、我国《公路工程技术标准》将设计车辆分为（小客车、载重汽车）和（鞍式列车）三种。9、设计速度是确定公路（几何线形）的最关键参数。10、《公路工程技术标准》（JTGB01一2003）将公路服务水平划分为（四）级。其中高速、一级公路以（车流密度）作为划分服务水平的主要指标，设计时采用（二）级。11、《公路工程技术标准》（JTGB01一2003）规定二、三级公路以（延误率）和（平均运行速度）作为划分服务水平的主要指标，设计时采用（三）级。12、公路勘测设计的阶段可根据公路的性质和设计要求分为（一阶段设计、二阶段设计）和（三阶段设计）三种。二、选择题1、高速公路和一级公路容许的交通组成是（A）。A专供汽车行驶B专供小客车行驶C混合交通行驶2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（A）。A年平均昼夜交通量B日平均小时交通量C最大交通量3、公路设计交通量是指（C。A公路设计时的交通量B公路竣工开放交通时的交通量C设计年限末的交通量4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（C）。A1000-4000辆B3000-7500辆C5000~15000辆5、确定公路等级的重要依据是（B）。B交通量C设计车速A设计车辆6、公路的设计车速是指在该设计路段内（B3）行车速度

石河子大学道路勘测设计复习总结 第一章 绪论 一、填空题 1、现代交通运输由（铁路、公路、水运）、航空、管道等五种运输方式组成。 2、根据我国高速公路网规划，未来我国将建成布局为“7918”的高速公路网络。其中“7918” 是指（七条射线、九条纵线、十八条横线 ）。 3、《公路工程技术标准》（JTG B01—2003）规定：公路根据功能和适应的交通量分为（高速 公路、一级公路、二级公路、三级公路、四级公路 ）五个等级。 4、各级公路能适应的年平均日交通量均指将各种汽车折合成（小客车）的交通量。 5、高速公路为专供汽车（分向、分车道）行驶并应（全部控制）出入的多车道公路。 6、高速公路和具有干线功能的一级公路的设计交通量应按（20）年预测；具有集散功能的 一级公路和二、三级公路的设计交通量应按（ 15）年预测。 7、设计交通量预测的起算年应为该项目可行性研究报告中的（计划）通车年。 8、我国《公路工程技术标准》将设计车辆分为（小客车、载重汽车 ）和（鞍式列车）三种。 9、设计速度是确定公路（几何线形）的最关键参数。 10、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为（四）级。其中高速、 一级公路以（车流密度）作为划分服务水平的主要指标，设计时采用（二）级。 11、《公路工程技术标准》（JTG B01—2003）规定二、三级公路以（延误率）和（平均运行 速度）作为划分服务水平的主要指标，设计时采用（三）级。 12、公路勘测设计的阶段可根据公路的性质和设计要求分为（一阶段设计、二阶段设计）和 （三阶段设计）三种。 二、选择题 1、高速公路和一级公路容许的交通组成是（ A ）。 A 专供汽车行驶 B 专供小客车行驶 C 混合交通行驶 2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（ A ）。 A 年平均昼夜交通量 B 日平均小时交通量 C 最大交通量 3、公路设计交通量是指（C ）。 A 公路设计时的交通量 B 公路竣工开放交通时的交通量 C 设计年限末的交通量 4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（ C ）。 A 1000-4000 辆 B 3000-7500 辆 C 5000~15000 辆 5、确定公路等级的重要依据是（ B ）。 A 设计车辆 B 交通量 C 设计车速 6、公路的设计车速是指在该设计路段内（B ）行车速度

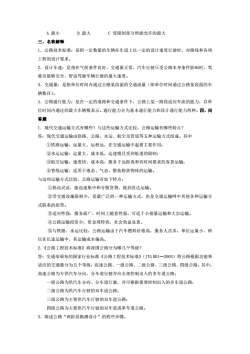

A最小B最大C受限制部分所能充许的最大三、名称解释1．公路技术标准：是指一定数量的车辆在车道上以一定的设计速度行驶时，对路线和各项工程的设计要求。2．设计车速：是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时，驾驶员能够安全、舒适驾驶车辆行驶的最大速度。3：交通量：是指单位时间内通过公路某段面的交通流量（即单位时间通过公路某段面的车辆数目)。4：公路通行能力：是在一定的道路和交通条件下，公路上某一路段适应车流的能力，以单位时间内通过的最大车辆数表示。通行能力分为基本通行能力和设计通行能力两种。四、问答题1.现代交通运输方式有哪些？与这些运输方式比较，公路运输有哪些特点？答：现代交通运输由铁路、公路、水运、航空及管道等五种运输方式组成。其中①铁路运输：运量大、运程远，在交通运输中起着主要作用；②水运运输：运量大、成本低，运速慢且受到航道的限制：③航空运输：速度快、成本高，服务于远距离和有时间要求的客货运输；④管线运输：适用于液态、气态、散装粉状物体的运输。与这些运输方式比较，公路运输有如下特点：①机动灵活，能迅速集中和分散货物，做到直达运输。②受交通设施限制少，是最广泛的一种运输方式，也是交通运输网中其他各种运输方式联系的纽带。③适应性强，服务面广，时间上随意性强，可适于小批量运输和大宗运输。④公路运输投资少，资金周转快，社会效益显著。③与铁路、水运比较，公路运输由于汽车燃料价格高，服务人员多，单位运量小，所以在长途运输中，其运输成本偏高。2.《公路工程技术标准》将我国公路分为哪几个等级？答：交通部颁布的国家行业标准《公路工程技术标准》（JTGB01一2003）将公路根据功能和适应的交通量分为五个等级：高速公路、一级公路、二级公路、三级公路、四级公路。其中：高速公路为专供汽车分向、分车道行驶并应全部控制出入的多车道公路；一级公路为供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路；二级公路为供汽车行驶的双车道公路；三级公路为主要供汽车行驶的双车道公路：四级公路为主要供汽车行驶的双车道或单车道公路。3.简述公路“两阶段勘测设计”的程序步骤

A 最小 B 最大 C 受限制部分所能允许的最大 三、名称解释 1．公路技术标准：是指一定数量的车辆在车道上以一定的设计速度行驶时，对路线和各项 工程的设计要求。 2．设计车速：是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时，驾 驶员能够安全、舒适驾驶车辆行驶的最大速度。 3．交通量：是指单位时间内通过公路某段面的交通流量（即单位时间通过公路某段面的车 辆数目）。 4．公路通行能力：是在一定的道路和交通条件下，公路上某一路段适应车流的能力，以单 位时间内通过的最大车辆数表示。通行能力分为基本通行能力和设计通行能力两种。四、问 答题 1．现代交通运输方式有哪些？与这些运输方式比较，公路运输有哪些特点？ 答：现代交通运输由铁路、公路、水运、航空及管道等五种运输方式组成。其中 ①铁路运输：运量大、运程远，在交通运输中起着主要作用； ②水运运输：运量大、成本低，运速慢且受到航道的限制； ③航空运输：速度快、成本高，服务于远距离和有时间要求的客货运输； ④管线运输：适用于液态、气态、散装粉状物体的运输。 与这些运输方式比较，公路运输有如下特点： ①机动灵活，能迅速集中和分散货物，做到直达运输。 ②受交通设施限制少，是最广泛的一种运输方式，也是交通运输网中其他各种运输方 式联系的纽带。 ③适应性强，服务面广，时间上随意性强，可适于小批量运输和大宗运输。 ④公路运输投资少，资金周转快，社会效益显著。 ⑤与铁路、水运比较，公路运输由于汽车燃料价格高，服务人员多，单位运量小，所 以在长途运输中，其运输成本偏高。 2．《公路工程技术标准》将我国公路分为哪几个等级？ 答：交通部颁布的国家行业标准《公路工程技术标准》（JTG B01—2003）将公路根据功能和 适应的交通量分为五个等级：高速公路、一级公路、二级公路、三级公路、四级公路。其中： 高速公路为专供汽车分向、分车道行驶并应全部控制出入的多车道公路； 一级公路为供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路； 二级公路为供汽车行驶的双车道公路； 三级公路为主要供汽车行驶的双车道公路； 四级公路为主要供汽车行驶的双车道或单车道公路。 3．简述公路“两阶段勘测设计”的程序步骤

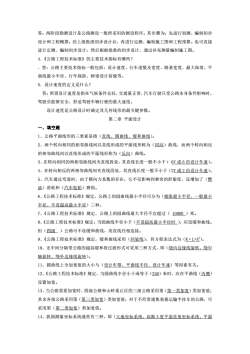

答：两阶段勘测设计是公路测设一股所采用的测设程序。其步骤为：先进行初测、编制初步设计和工程概算；经上级批准初步设计后，再进行定测、编制施工图和工程预算。也可直接进行定测、编制初步设计：然后根据批准的初步设计，通过补充测量编制施工图。4.《公路工程技术标准》的主要技术指标有哪些？：答：公路主要技术指标一般包括：设计速度、行车道数及宽度、路基宽度、最大纵坡、平曲线最小半径、行车视距、桥梁设计荷载等。5：设计速度的定义是什么？答：所谓设计速度是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时，驾驶员能够安全、舒适驾驶车辆行驶的最大速度。设计速度是公路设计时确定其几何线形的最关键参数。第二章平面设计一、填空题1、公路平面线形的三要素是指（直线、圆曲线、缓和曲线）。2、两个转向相同的相邻曲线间以直线形成的平面线形称为（同向）曲线，而两个转向相反的相邻曲线间以直线形成的平面线形称为（反向）曲线。3、在转向相同的两相邻曲线间夹直线段处，其直线长度一般不小于（6V或6倍设计车速）。4、在转向相反的两相邻曲线间夹直线段处，其直线长度一般不小于（2V或2倍设计车速）。5、汽车通过弯道时，由于横向力系数的存在，它不仅影响到乘客的舒服度，还增加了（燃油）消耗和（汽车轮胎）磨损。6、《公路工程技术标准》规定，公路上的园曲线最小半径可分为（极限最小半径、一般最小半径、不设超高最小半径）三种。7、《公路工程技术标准》规定，公路上的园曲线最大半径不宜超过（10000）米。8、《公路工程技术标准》规定：当园曲线半径小于（不设超高最小半径时），应设缓和曲线。但（四级）公路可不设缓和曲线，用直线径相连接。9、《公路工程技术标准》规定，缓和曲线采用（回旋线），其方程表达式为（R·L=A"）。10、无中间分隔带公路的超高缓和段过渡形式可采用三种方式，即（绕内边缘线旋转、绕中轴旋转、绕外边缘线旋转）。11、圆曲线上全加宽值的大小与（设计车型、平曲线半径、设计车速）等因素有关。12、《公路工程技术标准》规定，当圆曲线半径小于或等于（250）米时，应在平曲线（内侧）设置加宽。13、当公路需要加宽时，四级公路和山岭重丘区的三级公路采用第（第一类加宽）类加宽值；其余各级公路采用第（第三类加宽）类加宽值；对于不经常通集装箱运输半挂车的公路，可采用第（第二类加宽）类加宽值。14、我国测量坐标系统通常有三种，即（大地坐标系统、高斯3度平面直角坐标系统、平面

答：两阶段勘测设计是公路测设一般所采用的测设程序。其步骤为：先进行初测、编制初步 设计和工程概算；经上级批准初步设计后，再进行定测、编制施工图和工程预算。也可直接 进行定测、编制初步设计；然后根据批准的初步设计，通过补充测量编制施工图。 4．《公路工程技术标准》的主要技术指标有哪些？ ．答：公路主要技术指标一般包括：设计速度、行车道数及宽度、路基宽度、最大纵坡、平 曲线最小半径、行车视距、桥梁设计荷载等。 5．设计速度的定义是什么？ 答：所谓设计速度是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时， 驾驶员能够安全、舒适驾驶车辆行驶的最大速度。 设计速度是公路设计时确定其几何线形的最关键参数。 第二章 平面设计 一、填空题 1、公路平面线形的三要素是指（直线、圆曲线、缓和曲线）。 2、两个转向相同的相邻曲线间以直线形成的平面线形称为（同向）曲线，而两个转向相反 的相邻曲线间以直线形成的平面线形称为（反向）曲线。 3、在转向相同的两相邻曲线间夹直线段处，其直线长度一般不小于（ 6V 或 6 倍设计车速）。 4、在转向相反的两相邻曲线间夹直线段处，其直线长度一般不小于（2V 或 2 倍设计车速）。 5、汽车通过弯道时，由于横向力系数的存在，它不仅影响到乘客的舒服度，还增加了（燃 油）消耗和（汽车轮胎）磨损。 6、《公路工程技术标准》规定，公路上的园曲线最小半径可分为（极限最小半径、一般最小 半径、不设超高最小半径）三种。 7、《公路工程技术标准》规定，公路上的园曲线最大半径不宜超过（ 10000 ）米。 8、《公路工程技术标准》规定：当园曲线半径小于（不设超高最小半径时 ），应设缓和曲线。 但（四级 ）公路可不设缓和曲线，用直线径相连接。 9、《公路工程技术标准》规定，缓和曲线采用（回旋线），其方程表达式为（R·L=A 2）。 10、无中间分隔带公路的超高缓和段过渡形式可采用三种方式，即（绕内边缘线旋转、绕中 轴旋转、绕外边缘线旋转）。 11、圆曲线上全加宽值的大小与（设计车型、平曲线半径、设计车速）等因素有关。 12、《公路工程技术标准》规定，当圆曲线半径小于或等于（250）米时，应在平曲线（内侧） 设置加宽。 13、当公路需要加宽时，四级公路和山岭重丘区的三级公路采用第（第一类加宽）类加宽值； 其余各级公路采用第（第三类加宽）类加宽值；对于不经常通集装箱运输半挂车的公路，可 采用第（第二类加宽）类加宽值。 14、我国测量坐标系统通常有三种，即（大地坐标系统、高斯 3 度平面直角坐标系统、平面

直角坐标系统）。15、停车视距计算中的眼高和物高《设计规范》规定为：眼高（1.2）米，物高（0.1）米。16、行车视距分为（停车视距、会车视距、错车视距、超车视距）等四种。17、停车视距可分解为（反应距离、制动距离、安全距离）等三部分距离。18、《公路工程技术标准》规定：高速和一级公路应满足（停车）视距的要求：二、三、四级公路应保证（会车）视距的要求。19、平曲线上行车视距的检查有两种方法，一是（解析法、），另一是（几何法）。20、平面线形组合的基本型是按直线、（回旋线、圆曲线、回旋线）、直线的顺序组合起来的线形形式。二、选择题1、横向力系数的定义（A）。A单位车重上受到的横向力B横向力和竖向力的比值C横向力和垂向力的比值2、超高附加纵坡度，是指超高后的（B3）纵坡比原设计纵坡增加的坡度A外侧路肩边缘B外侧路面边缘C路面中心3、无中央分隔带的公路缓和段上的超高，绕内边轴旋转时，是指（B）的路面内侧边缘线保留在原来的位置不动。A路基未加宽时B路面未加宽时C路面加宽后4、公路弯道加宽一般在（B）进行。A外侧B 内侧C 中侧5、双车道公路一般情况下应保证（C）。A超车视距B停车视距C会车视距6、高速、一级公路一般情况下应保证（A）。A停车视距B会车视距C超车视距7、新建双车道公路的超高方式一般采用（A）。A内边轴旋转B中轴旋转C外边轴旋转8、一般公路在高路堤情况下的超高构成可采用（B）。A内边轴旋转B外边轴旋转C中轴旋转)。9、一般公路在旧公路改建时的超高构成可采用（CA内边轴旋转B外边轴旋转C中轴旋转10、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是（B）。A 3%B 2%C 5%D非定值11、反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（D)

直角坐标系统）。 15、停车视距计算中的眼高和物高《设计规范》规定为：眼高（1.2 ）米，物高（0.1 ）米。 16、行车视距分为（停车视距、会车视距、错车视距、超车视距）等四种。 17、停车视距可分解为（反应距离、制动距离、安全距离）等三部分距离。 18、《公路工程技术标准》规定：高速和一级公路应满足（停车）视距的要求；二、三、四 级公路应保证（会车 ）视距的要求。 19、平曲线上行车视距的检查有两种方法，一是（解析法、），另一是（几何法）。 20、平面线形组合的基本型是按直线、（回旋线、圆曲线、回旋线 ）、直线的顺序组合起来 的线形形式。 二、选择题 1、横向力系数的定义（A ）。 A 单位车重上受到的横向力 B 横向力和竖向力的比值 C 横向力和垂向力的比 值 2、超高附加纵坡度，是指超高后的（B ）纵坡比原设计纵坡增加的坡度。 A 外侧路肩边缘 B 外侧路面边缘 C 路面中心 3、无中央分隔带的公路缓和段上的超高，绕内边轴旋转时，是指（ B ）的路面内侧边缘 线保留 在原来的位置不动。 A 路基未加宽时 B 路面未加宽时 C 路面加宽后 4、公路弯道加宽一般在（ B ）进行。 A 外侧 B 内侧 C 中侧 5、双车道公路一般情况下应保证（ C ）。 A 超车视距 B 停车视距 C 会车视距 6、高速、一级公路一般情况下应保证（ A ）。 A 停车视距 B 会车视距 C 超车视距 7、新建双车道公路的超高方式一般采用（ A ）。 A 内边轴旋转 B 中轴旋转 C 外边轴旋转 8、一般公路在高路堤情况下的超高构成可采用（ B ）。 A 内边轴旋转 B 外边轴旋转 C 中轴旋转 9、一般公路在旧公路改建时的超高构成可采用（C ）。 A 内边轴旋转 B 外边轴旋转 C 中轴旋转 10、公路直线部分的路拱横坡度为 2%，则公路圆曲线部分最小超高横坡度应是（B ）。 A 3% B 2% C 5 % D 非定值 11、反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（D ）

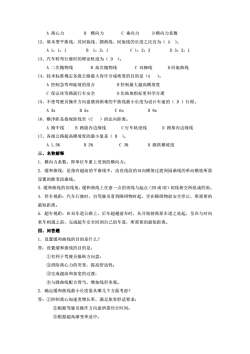

A离心力B横向力C垂向力D横向力系数12、基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（A）。B1:2:1C1:2:3D3:2:1A 1: 1: 113、汽车转弯行驶时的理论轨迹为（D0）。A二次抛物线B高次抛物线C双柳线D回旋曲线14、技术标准规定各级公路最大容许合成坡度的目的是（AA)。A控制急弯和陡坡的组合B控制最大超高横坡度C保证冰雪路面行车安全D比纵坡指标更科学合理15、不使驾驶员操作方向盘感到困难的平曲线最小长度为设计车速的（D）行程。A3sB 5sC6sD 9s16、横净距是指视距线至（C）的法向距离。A路中线B路面内边缘线C行车轨迹线D路基内边缘线17、各级公路超高横坡度的最小值是（B）。A 1. 5%B 2%C 3%D路拱横坡度三、名称解释1.横向力系数：即单位车重上受到的横向力。2．缓和曲线：是指有超高的平曲线中，由直线段的双向横坡过渡到园曲线的单向横坡所需设置的渐变段曲线。3.缓和曲线的切线角：缓和曲线上任意一点的切线与起点（ZH或HZ）切线相交所组成的角。4：停车视距：汽车行驶时，自驾驶员看到障碍物时起，至在障碍物前安全停止，所需要的最短距离。5.超车视距：在双车道公路上，后车超越前车时，从开始驶离原车道之处起，至在与对向来车相遇之前，完成超车安全回到自己的车道，所需要的最短距离。四、问答题1．设置缓和曲线的目的是什么？答：设置缓和曲线的目的是：①有利于驾驶员操纵方向盘；②消除离心力的突变，提高舒适性：③完成超高和加宽的过渡；④与圆曲线配合得当，增加线形美观。2：确定缓和曲线最小长度需从哪几个方面考虑？答：①控制离心加速度增长率，满足旅客舒适要求：②根据驾驶员操作方向盘所需经行时间：③根据超高渐变率适中；

A 离心力 B 横向力 C 垂向力 D 横向力系数 12、基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（ A ）。 A 1：1：1 B 1：2：1 C 1：2：3 D 3：2：1 13、汽车转弯行驶时的理论轨迹为（ D ）。 A 二次抛物线 B 高次抛物线 C 双柳线 D 回旋曲线 14、技术标准规定各级公路最大容许合成坡度的目的是（A ）。 A 控制急弯和陡坡的组合 B 控制最大超高横坡度 C 保证冰雪路面行车安全 D 比纵坡指标更科学合理 15、不使驾驶员操作方向盘感到困难的平曲线最小长度为设计车速的（ D ）行程。 A 3s B 5s C 6s D 9s 16、横净距是指视距线至（C ）的法向距离。 A 路中线 B 路面内边缘线 C 行车轨迹线 D 路基内边缘线 17、各级公路超高横坡度的最小值是（ B ）。 A 1.5% B 2% C 3% D 路拱横坡度 三、名称解释 1．横向力系数：即单位车重上受到的横向力。 2．缓和曲线：是指有超高的平曲线中，由直线段的双向横坡过渡到园曲线的单向横坡所需 设置的渐变段曲线。 3．缓和曲线的切线角：缓和曲线上任意一点的切线与起点（ZH 或 HZ）切线相交所组成的角。 4．停车视距：汽车行驶时，自驾驶员看到障碍物时起，至在障碍物前安全停止，所需要的 最短距离。 5．超车视距：在双车道公路上，后车超越前车时，从开始驶离原车道之处起，至在与对向 来车相遇之前，完成超车安全回到自己的车道，所需要的最短距离。 四、问答题 1．设置缓和曲线的目的是什么？ 答：设置缓和曲线的目的是： ①有利于驾驶员操纵方向盘； ②消除离心力的突变，提高舒适性； ③完成超高和加宽的过渡； ④与圆曲线配合得当，增加线形美观。 2．确定缓和曲线最小长度需从哪几个方面考虑？ 答：①控制离心加速度增长率，满足旅客舒适要求； ②根据驾驶员操作方向盘所需经行时间； ③根据超高渐变率适中；

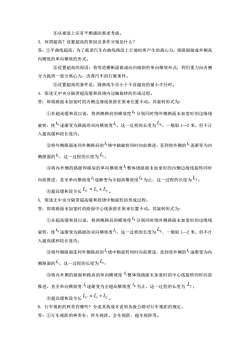

从视觉上应有平顺感的要求考虑。3.何谓超高？设置超高的原因及条件分别是什么？答：①平曲线超高：为了抵消汽车在曲线路段上行驶时所产生的离心力，将路面做成外侧高内侧低的单向横坡的形式。②设置超高的原因：将弯道横断面做成向内倾斜的单向横坡形式，利用重力向内侧分力抵消一部分离心力，改善汽车的行驶条件。③设置超高的条件是：圆曲线半径小于不设超高的最小半径时。4.简述无中央分隔带超高缓和段绕内边轴旋转的形成过程。答：即将路面未加宽时的内侧边缘线保留在原来位置不动。其旋转形式为：①在超高缓和段以前，将两侧路肩的横坡度"分别同时绕外侧路面未加宽时的边缘线旋转，使逐渐变为路面的双向横坡度，这一过程的长度为一，一般取1--2米，但不计入超高缓和段长度内；②将外侧路面连同外侧路肩的1绕中轴旋转同时向前推进，直到使外侧的1逐渐变为内侧路面的，这一过程的长度为L；③将内外侧的路面和路肩的单向横坡度1整体绕路面未加宽时的内侧边缘线旋转同时向前推进，直至单向横坡度1逐渐变为全超高横坡度"为止，这一过程的长度为L2；④超高缓和段全长Lc=L,+L2。5．简述无中央分隔带超高缓和段绕中轴旋转的形成过程。答：即将路面未加宽时的路面中心线保留在原来位置不动。其旋转形式为：①在超高缓和段以前，将两侧路肩的横坡度"分别同时绕外侧路面未加宽时的边缘线旋转，使逐渐变为路面的双向横坡度，这一过程的长度为一，一般取1--2米，但不计入超高缓和段长度内：②将外侧路面连同外侧路肩的1绕中轴旋转同时向前推进，直到使外侧的1逐渐变为内侧路面的，这一过程的长度为L；③将内外侧的路面和路肩的单向横坡度1整体绕路面未加宽时的中心线旋转同时向前推进，直至单向横坡度1逐渐变为全超高横坡度为止，这一过程的长度为L2；①超高缓和段全长Lc=L,+L。6.行车视距的种类有哪些？分述其构成并说明各级公路对行车视距的规定。答：①行车视距的种类有：停车视距、会车视距、超车视距等

④从视觉上应有平顺感的要求考虑。 3．何谓超高？设置超高的原因及条件分别是什么？ 答：①平曲线超高：为了抵消汽车在曲线路段上行驶时所产生的离心力，将路面做成外侧高 内侧低的单向横坡的形式。 ②设置超高的原因：将弯道横断面做成向内倾斜的单向横坡形式，利用重力向内侧 分力抵消一部分离心力，改善汽车的行驶条件。 ③设置超高的条件是：圆曲线半径小于不设超高的最小半径时。 4．简述无中央分隔带超高缓和段绕内边轴旋转的形成过程。 答：即将路面未加宽时的内侧边缘线保留在原来位置不动。其旋转形式为: ①在超高缓和段以前，将两侧路肩的横坡度 0 i 分别同时绕外侧路面未加宽时的边缘线 旋转，使 0 i 逐渐变为路面的双向横坡度 1 i ，这一过程的长度为 L0 ，一般取 1-2 米，但不计 入超高缓和段长度内； ②将外侧路面连同外侧路肩的 1 i 绕中轴旋转同时向前推进，直到使外侧的 1 i 逐渐变为内 侧路面的 1 i ，这一过程的长度为 L1； ③将内外侧的路面和路肩的单向横坡度 1 i 整体绕路面未加宽时的内侧边缘线旋转同时 向前推进，直至单向横坡度 1 i 逐渐变为全超高横坡度 b i 为止，这一过程的长度为 L2 ； ④超高缓和段全长 LC  L1  L2 。 5．简述无中央分隔带超高缓和段绕中轴旋转的形成过程。 答：即将路面未加宽时的路面中心线保留在原来位置不动。其旋转形式为: ①在超高缓和段以前，将两侧路肩的横坡度 0 i 分别同时绕外侧路面未加宽时的边缘线 旋转，使 0 i 逐渐变为路面的双向横坡度 1 i ，这一过程的长度为 L0 ，一般取 1-2 米，但不计 入超高缓和段长度内； ②将外侧路面连同外侧路肩的 1 i 绕中轴旋转同时向前推进，直到使外侧的 1 i 逐渐变为内 侧路面的 1 i ，这一过程的长度为 L1； ③将内外侧的路面和路肩的单向横坡度 1 i 整体绕路面未加宽时的中心线旋转同时向前 推进，直至单向横坡度 1 i 逐渐变为全超高横坡度 b i 为止，这一过程的长度为 L2 ； ④超高缓和段全长 LC  L1  L2 。 6．行车视距的种类有哪些？分述其构成并说明各级公路对行车视距的规定。 答：①行车视距的种类有：停车视距、会车视距、超车视距等

②其构成为：停车视距：由反应距离、制动距离和安全距离等三部分构成：会车视距：由停车视距的二倍组成超车视距：由加速行驶距离、超车在对向车道行驶的距离、超车完了时，超车与对向汽车之间的安全距离、超车开始加速到超车完了时对向汽车的行驶距离等四部分组成③《标准》规定高速公路、一级公路应满足停车视距的要求；二、三、四级公路必须保证会车视距。7：简述视距包络图的绘制方法与步骤。答：视距包络图的作图方法与步骤如下：①按比例画出弯道平面图，在图上示出路面两边边缘（包括路面加宽在内）、路基边缘线（包括路基加宽在内）、路中线及距加宽前路面内侧边缘1.5m的行车轨迹线（有缓和曲线时也应按缓和曲线形式画出汽车轨迹线）：②由平曲线的起、终点向直线段方向沿轨迹线量取设计视距S长度，定出0点：③从0点向平曲线方向沿轨迹线把0至曲线中点的轨迹距离分成若干等份（一般分10等份）得1、2、3、各点；④从0、1、2、3、分别沿轨迹方向量取设计视距S，定出各相应点0″、1″、2″、3°,则0—0″；11；2—2°；3—3″和对称的0—0″；1—1°；2—2°；33”，都在轨迹线上满足设计视距S的要求。③用直线分别连00”，11，22，和对称的00°，11'，22”，各线段互相交叉。③用曲线板内切与各交叉的线段，画出内切曲线，这条内切曲线就是视距包络线，③视距包络线两端与障碍线相交，在视距包络线与障碍线之间的部分，就是应该清除障碍物的范围。8.在平面线形设计中，如何选用圆曲线半径？答：①在地形、地物等条件许可时，优先选用大于或等于不设超高的最小半径：②一般情况下宜采用极限最小曲线半径的4～8倍或超高为2%～4%的圆曲线半径；③当地形条件受限制时，应采用大于或接近一般最小半径的圆曲线半径；④在自然条件特殊困难或受其他条件严格限制而不得已时，方可采用极限最小半径；③圆曲线最大半径不宜超过10000m。9.简述平面线形的组合形式。答：平面线形的组合形式主要有：①基本型：按直线一回旋线一圆曲线一回旋线一直线的顺序组合；2②S型：两个反向圆曲线用回旋线连接起来的组合线形③复曲线：

②其构成为： 停车视距：由反应距离、制动距离和安全距离等三部分构成； 会车视距：由停车视距的二倍组成； 超车视距：由加速行驶距离、超车在对向车道行驶的距离、超车完了时，超车与对 向汽车之间的安全距离、超车开始加速到超车完了时对向汽车的行驶距离等四部分组成。 ③《标准》规定高速公路、一级公路应满足停车视距的要求；二、三、四级公路必 须保证会车视距。 7．简述视距包络图的绘制方法与步骤。 答：视距包络图的作图方法与步骤如下： ①按比例画出弯道平面图，在图上示出路面两边边缘（包括路面加宽在内）、路基边 缘线（包括路基加宽在内）、路中线及距加宽前路面内侧边缘 1.5 m 的行车轨迹线（有缓 和曲线时也应按缓和曲线形式画出汽车轨迹线）； ②由平曲线的起、终点向直线段方向沿轨迹线量取设计视距 S 长度，定出 O 点； ③从 O 点向平曲线方向沿轨迹线把 O 至曲线中点的轨迹距离分成若干等份（一般分 10 等份）得 1、2、3、. 各点； ④从 0、1、2、3、. 分别沿轨迹方向量取设计视距 S，定出各相应点 0′、1′、2′、 3′.,则 0—0′；1—1′；2—2′；3—3′ . 和对称的 0—0′；1—1′；2—2′；3— 3′ . ，都在轨迹线上满足设计视距 S 的要求。 ⑤用直线分别连 ' 00 ， ' 11 ， ' 22 .，和对称的 ' 00 ， ' 11 ， ' 22 . ，各线段互相交叉。 ⑥用曲线板内切与各交叉的线段，画出内切曲线，这条内切曲线就是视距包络线。 ⑦视距包络线两端与障碍线相交，在视距包络线与障碍线之间的部分，就是应该清除 障碍物的范围。 8．在平面线形设计中，如何选用圆曲线半径？ 答：①在地形、地物等条件许可时，优先选用大于或等于不设超高的最小半径； ②一般情况下宜采用极限最小曲线半径的 4 ～ 8 倍或超高为 2% ～ 4%的圆曲线半 径； ③当地形条件受限制时，应采用大于或接近一般最小半径的圆曲线半径； ④在自然条件特殊困难或受其他条件严格限制而不得已时，方可采用极限最小半径； ⑤圆曲线最大半径不宜超过 10000m。 9．简述平面线形的组合形式。 答：平面线形的组合形式主要有： ①基本型：按直线— 回旋线—圆曲线—回旋线—直线的顺序组合； ②S 型：两个反向圆曲线用回旋线连接起来的组合线形； ③复曲线：

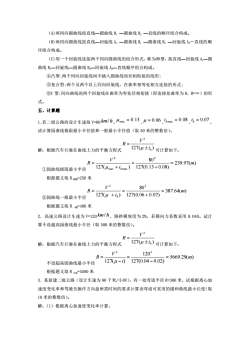

（A)两同向圆曲线按直线一圆曲线R一圆曲线R一直线的顺序组合构成。（B）两同向圆曲线按直线一回旋线A一圆曲线R，一圆曲线R，一回旋线A一直线的顺序组合构成。（C)用一个回旋线连接两个同向圆曲线的组合形式，称为卵型，按直线一回旋线A一圆曲线R一回旋线一圆曲线R一回旋线A一直线顺序组合构成，④凸型：两个同向回旋线间不插入圆曲线而径相衔接的线形；③复合型：两个及两个以上同向回旋线，在曲率相等处相互连接的形式：③C型：同向曲线的两个回旋线在曲率为零处径相衔接（即连接处曲率为0，R=8）的形式。五、计算题1.若二级公路的设计车速取V=80km/h，"mx=0.13、U=0.06、imx=0.08、i，=0.07试计算园曲线极限最小半径值和一般股最小半径值（取50米的整数倍）。v2R=127(μ±）可计算如下：解：根据汽车行驶在曲线上力的平衡方程式V2802R==239.97(m)127(μmax+ibmax）127(0.13+0.08)①园曲线极限最小半径根据题义取R覆限=250米V?802R==387.64(m)127(μ+i)127(0.06+0.07)②园曲线一般最小半径根据题义取R一载=400米2．高速公路设计车速为V=120km/h，路拱横坡度为2%，若横向力系数采用0.040。试计算不设超高园曲线最小半径（取500米的整数倍）。v2R=127(μ±i）可计算如下：解：根据汽车行驶在曲线上力的平衡方程式v21202R==5669.29(m)127(u-i)127(0.04-0.02)不设超高园曲线最小半径根据题义取R不设=5500米3某新建二级公路（设计车速为80千米/小时），有一处弯道半径R=300米，试根据离心加速度变化率和驾驶员操作方向盘所需时间的要求计算该弯道可采用的缓和曲线最小长度（取10米的整数倍)。解：（1）根据离心加速度变化率计算：

（A)两同向圆曲线按直线—圆曲线 R1 —圆曲线 R2 —直线的顺序组合构成。 （B)两同向圆曲线按直线—回旋线 A1 —圆曲线 R1 —圆曲线 R2 —回旋线 A2－直线的顺 序组合构成。 （C)用一个回旋线连接两个同向圆曲线的组合形式，称为卵型，按直线—回旋线 A1—圆 曲线 R1—回旋线—圆曲线 R2—回旋线 A2—直线顺序组合构成。 ④凸型:两个同向回旋线间不插入圆曲线而径相衔接的线形; ⑤复合型:两个及两个以上同向回旋线，在曲率相等处相互连接的形式; ⑥C 型:同向曲线的两个回旋线在曲率为零处径相衔接（即连接处曲率为 0，R=∞）的形 式。 五、计算题 1．若二级公路的设计车速取 V=80 km/ h ， 0.13  max  、  0.06 、 0.08 ib max  、  0.07 b i ， 试计算园曲线极限最小半径值和一般最小半径值（取 50 米的整数倍）。 解：根据汽车行驶在曲线上力的平衡方程式 127( ) 2 b i V R    可计算如下： ①园曲线极限最小半径 239.97( ) 127(0.13 0.08) 80 127( ) 2 max max 2 m i V R b       根据题义取 R 极限=250 米 ②园曲线一般最小半径 387.64( ) 127(0.06 0.07) 80 127( ) 2 2 m i V R b       根据题义取 R 一般=400 米 2．高速公路设计车速为 V=120 km/ h ，路拱横坡度为 2%，若横向力系数采用 0.040。试计 算不设超高园曲线最小半径（取 500 米的整数倍）。 解：根据汽车行驶在曲线上力的平衡方程式 127( ) 2 b i V R    可计算如下： 不设超高园曲线最小半径 5669.29( ) 127(0.04 0.02) 120 127( ) 2 2 m i V R       根据题义取 R 不设=5500 米 3．某新建二级公路（设计车速为 80 千米/小时），有一处弯道半径 R=300 米，试根据离心加 速度变化率和驾驶员操作方向盘所需时间的要求计算该弯道可采用的缓和曲线最小长度（取 10 米的整数倍）。 解：（1）根据离心加速度变化率计算：

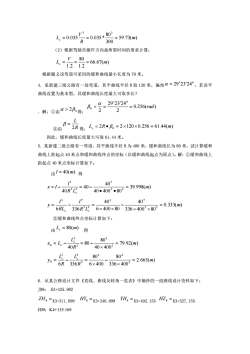

V3=0.035*803L,=0.035= 59.73(m)R300（2）根据驾驶员操作方向盘所需时间的要求计算：V_80=66.67(m)L,=1.21.2根据题义该弯道可采用的缓和曲线最小长度为70米。4.某新建三级公路有一处弯道，其平曲线半径R取120米，偏角α=29°23'24"，若该平曲线设置为基本型，其缓和曲线长度最大可取多长？B2βo得：22LB=2R得：L。<2R·β。=2×120×0.256=61.44(m)②由因此，缓和曲线长度最大可取61.44米。5.某新建二级公路有一弯道，其平曲线半径R为400米，缓和曲线长为80米，试计算缓和曲线上距起点40米点和缓和曲线终点的坐标（以缓和曲线起点为原点）。解：①缓和曲线上距起点40米点坐标计算如下：由l=40(m）得15405x=/40=39.998(m)40R'L40.40028021713403407=0.333(m)N336×4003×8036RL336RL6x400×80②缓和曲线终点坐标计算如下：由L。= 80(m)得L803=80-79.92(m)X, = L40R240×4002Lt802L804=2.665(m)Yh =336R3336×40036R6×4006.从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下：JD8:K3+425.982ZH。=K3+311.099HY,=K3+346 99 YHg =K3+492. 155 HZ =K3+527.155JD9:K4+135.169

59.73( ) 300 80 0.035 0.035* 3 3 m R V Lc    （2）根据驾驶员操作方向盘所需时间的要求计算： 66.67( ) 1.2 80 1.2 m V Lc    根据题义该弯道可采用的缓和曲线最小长度为 70 米。 4．某新建三级公路有一处弯道，其平曲线半径 R 取 120 米，偏角  29 2324   ，若该平 曲线设置为基本型，其缓和曲线长度最大可取多长？ ．解：①由 0   2 得： 0.256( ) 2 29 23 24 2 0  rad        ②由 R L 2   得： 2 2 120 0.256 61.44( ) Lc  R   0     m 因此，缓和曲线长度最大可取 61.44 米。 5．某新建二级公路有一弯道，其平曲线半径 R 为 400 米，缓和曲线长为 80 米，试计算缓和 曲线上距起点 40 米点和缓和曲线终点的坐标（以缓和曲线起点为原点）。解：①缓和曲线上 距起点 40 米点坐标计算如下： 由l  40(m) 得 39.998( ) 40 400 80 40 40 40 2 2 5 2 2 5 m R L l x l c        0.333( ) 336 400 80 40 6 400 80 40 6 336 3 3 3 7 3 3 3 7 m R L l RL l y c c          ②缓和曲线终点坐标计算如下： 由 L 80(m) c  得 79.92( ) 40 400 80 80 40 2 3 2 3 m R L x L c h c       2.665( ) 336 400 80 6 400 80 6 336 3 2 4 3 2 4 m R L R L y c c h        6．从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下： JD8： K3+425.982 ZH8  K3+311.099 HY8  K3+346.099 YH8  K3+492.155 HZ8  K3+527.155 JD9：K4+135.169

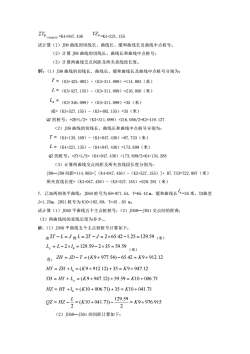

ZY9YZg=K4+221.135=K4+047.436试计算（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号；（2）计算JD9曲线的切线长、曲线长和曲线中点桩号；（3）计算两曲线交点间距及所夹直线段长度。解：（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为：T=（K3+425.982）-（K3+311.099）=114.883（米）L=（K3+527.155）-(K3+311.099)=216.056（米)L,=(（K3+346.099)-(K3+311.099)=35（米)或=（K3+527.155）（K3+492.155）=35（米）QZ的桩号：=ZH+L/2=（K3+311.099）+216.056/2=K3+419.127（2）JD9曲线的切线长、曲线长和曲线中点桩号分别为：T=（K4+135.169）-（K4+047.436）=87.733（米）L=（K4+221.135）-（(K4+047.436）=173.699（米)QZ的桩号：=ZY+L/2=（K4+047.436）+173.699/2=K4+134.285（3）计算两曲线交点间距及所夹直线段长度分别为：JD8—JD9间距=114.883+［（K4+047.436）-（K3+527.155）J+87.733=722.897（米）所夹直线长度=（K4+047.436）-（K3+527.155）=520.281（米）7.已知两相邻平曲线：JD50桩号为K9+977.54，T=65.42m，缓和曲线长*h=35米，切曲差J=1.25m；JD51桩号为K10+182.69，T=45.83m。试计算（1）JD50平曲线五个主点桩桩号；（2）JD50一JD51交点间的距离：（3）两曲线间的直线长度为多少。：解：（1）JD50平曲线五个主点桩号计算如下：由2T-L=J得L=2T-J=2×65.42-1.25=129.59(米)L, = L-2×l, =129.59-2×35=59.59(米)有: ZH = JD-T =(K9 +977.54)-65.42 = K9+912.12HY=ZH+l,=(K9+912.12)+35=K9+947.12YH=HY+L,=(K9+947.12)+59.59=K10+006.71HZ = HY +l, =(K10+006.71)+35=K10+041.71QZ=HZ-4129.59 = K9 +976.915-=(K10+ 041.71) -2（2）JD50—JD51的间距计算如下：

=K4+047.436 YZ9 =K4+221.135 试计算（1）JD8 曲线的切线长、曲线长、缓和曲线长及曲线中点桩号； （2）计算 JD9 曲线的切线长、曲线长和曲线中点桩号； （3）计算两曲线交点间距及所夹直线段长度。 解：（1）JD8 曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为： T  （K3+425.982）-（K3+311.099）=114.883（米） L  （K3+527.155）-（K3+311.099）=216.056（米） Lh  （K3+346.099）-（K3+311.099）=35（米） 或=（K3+527.155）-（K3+492.155）=35（米） QZ 的桩号：=ZH+L/2=（K3+311.099）+216.056/2=K3+419.127 （2）JD9 曲线的切线长、曲线长和曲线中点桩号分别为： T  （K4+135.169）-（K4+047.436）=87.733（米） L  （K4+221.135）-（K4+047.436）=173.699（米） QZ 的桩号：=ZY+L/2=（K4+047.436）+173.699/2=K4+134.285 （3）计算两曲线交点间距及所夹直线段长度分别为： JD8—JD9 间距=114.883+[（K4+047.436）-（K3+527.155）]+ 87.733=722.897（米） 所夹直线长度=（K4+047.436）-（K3+527.155）=520.281（米） 7．已知两相邻平曲线：JD50 桩号为 K9+977.54，T=65.42 m，缓和曲线长 h l =35 米，切曲差 J=1.25m；JD51 桩号为 K10+182.69，T=45 .83 m。 试计算（1）JD50 平曲线五个主点桩桩号；（2）JD50—JD51 交点间的距离； （3）两曲线间的直线长度为多少。． 解：（1）JD50 平曲线五个主点桩桩号计算如下： 由 2T  L  J 得 L  2T  J  2 65.42 1.25  129.59 （米） Ly  L  2 lh  129.59  2 35  59.59 （米） 有： ZH  JD  T  (K9  977.54)  65.42  K9  912.12 HY  ZH  l  (K9  912.12)  35  K9  947.12 h YH  HY  Ly  (K9  947.12)  59.59  K10  006.71 HZ  HY  l  (K10  006.71)  35  K10  041.71 h 9 976.915 2 129.59 ( 10 041.71) 2    K    K  L QZ HZ （2）JD50—JD51 的间距计算如下：
