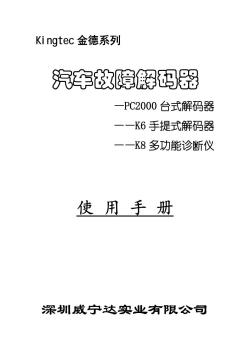

Ki ngtec金德系列 汽车故障解码器 一P℃2000台式解码器 一 K6手提式解码器 一一K8多功能诊断仪 使用手册 深圳威宁达实业有限公司

Kingtec 金德系列 汽车故障解码器 —PC2000 台式解码器 ——K6 手提式解码器 ——K8 多功能诊断仪 使 用 手 册 深圳威宁达实业有限公司

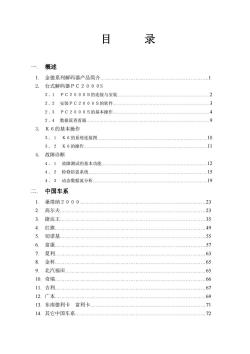

目 录 概述 1.金德系列解码器产品简介 2.台式解码器PC2000S 2.1PC2000S的连接与安装 2.2安装PC2000S的软件 2,3PC2000S的基本操作 2.4数据流查看器 .9 3.K6的基本操作 3.1K6的系统连接图 .10 3.2K6的操作 .11 4.故障诊断 4.1故障测试的基本功能 .12 4.2检修防盗系统 .15 4.3动态数据流分析 19 二. 中国车系 1.桑塔纳2000. 23 2.高尔夫 23 3.捷达王 .35 4.红旗. .49 5.切诺基 5 6.富康 5 7.夏利 63 8.金杯 65 9.北汽福田 .65 10.奇瑞. .66 11.吉利. .67 12.广本 69 13.东南德利卡富利卡 14.其它中国车系。 .72

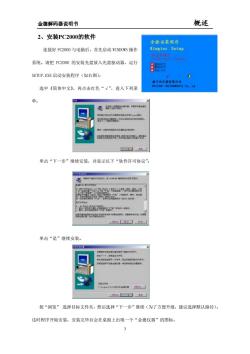

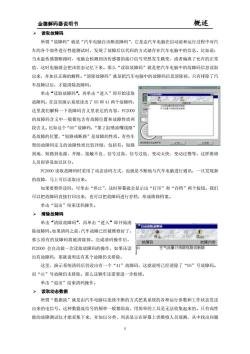

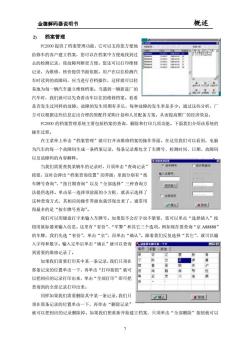

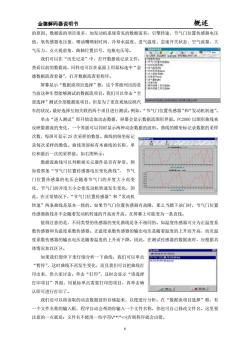

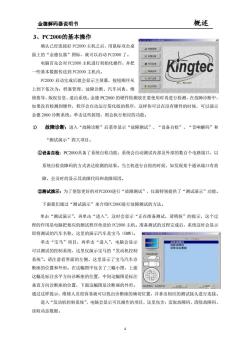

目 录 一. 概述 1. 金德系列解码器产品简介.1 2. 台式解码器ＰＣ２０００S ２．１ ＰＣ２０００Ｓ的连接与安装.2 ２．２ 安装ＰＣ２０００Ｓ的软件.3 ２．３ ＰＣ２０００Ｓ的基本操作.4 ２．４ 数据流查看器.9 3. Ｋ６的基本操作 ３．１ Ｋ６的系统连接图.10 ３．２ Ｋ６的操作.11 4. 故障诊断 ４．１ 故障测试的基本功能.12 ４．２ 检修防盗系统.15 ４．３ 动态数据流分析.19 二. 中国车系 1. 桑塔纳２０００.23 2. 高尔夫.23 3. 捷达王.35 4. 红旗.49 5. 切诺基.55 6. 富康.57 7. 夏利.63 8. 金杯.65 9. 北汽福田.65 10. 奇瑞.66 11. 吉利.67 12. 广本.69 13. 东南德利卡 富利卡.71 14. 其它中国车系.72

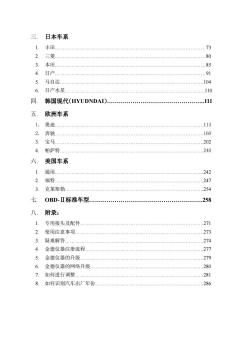

日本车系 1.丰田. .73 2.三菱 .80 3. 本旧 .85 4.日产 .91 5.马自达 小 .104 6.日产水星 110 四.韩国现代(HYUDNDAI).1I1 五.欧洲车系 1.奥迪. 113 2.奔驰 .160 3.宝马 202 4.帕萨特. .240 六.美国车系 1.通用. 242 2.福特. .247 3.克莱斯勒. .254 七.0BD-Ⅱ标准车型.258 八.附录： 1.专用接头及配件 271 2.使用注意事项 273 ” 3.疑难解答 .274 4.金德仪器注册流程 277 5.金德仪器的升级 279 6.金德仪器的网络升级 280 7.如何进行调整 281 8.如何识别汽车出厂年份 286

三. 日本车系 1. 丰田.73 2. 三菱.80 3. 本田.85 4. 日产.91 5. 马自达.104 6. 日产水星.110 四. 韩国现代（HYUDNDAI）.111 五. 欧洲车系 1. 奥迪.113 2. 奔驰.160 3. 宝马.202 4. 帕萨特.240 六. 美国车系 1. 通用.242 2. 福特.247 3. 克莱斯勒.254 七. OBD-Ⅱ标准车型.258 八. 附录： 1. 专用接头及配件.271 2. 使用注意事项.273 3. 疑难解答.274 4. 金德仪器注册流程.277 5. 金德仪器的升级.279 6. 金德仪器的网络升级.280 7. 如何进行调整.281 8. 如何识别汽车出厂年份.286

金德解码器说明书 概述 一、 金德系列解码器产品简介 金德系列解码器是威宁达实业有限公司研制开发的新一代汽车电脑检测维护设备。它主要用 于汽车电子控制系统的故障检测，如燃油喷射控制系统(C)、自动变速箱系统、防抱死刹车系 统(BS)、安全气囊防撞系统(SRS)等。目前该系列产品主要有台式解码器pC2OO0和便携式解 码器K6及多功能汽车检测仪K8。 PC2000是PC98的升级换代产品，它通过在普通的计算机上安装套件，扩展集成了汽车故壁 测试、汽车英汉词典、汽车档案管理、汽车维修指导四大功能。 PC2000套件有两种类型：外置式和内置式。外置 式PC2000(如右图)有一个独立的主机盒。它通过 个9PIN的通讯接口和电脑连接成为一套整机。内置式 PC2000是一张解码卡。它可以安装在一些以计算机为 核心的汽保设备上，而且不会影响设备的原有功能，如 四轮定位仪、发动机分析仪、汽车检测线等。PC20O0适用于有固定测试点的各类型汽修厂及汽修 专业人士，特别适合需要购买台式电脑的厂家，这样既可以拥有最新的汽车故障检测系统又可以 利用电脑处理其他事情，实现一机多用。 便携式解码器K6(如右图)无需与计算机连接，可直 伞共议器 接连接到汽车电脑上进行故障诊断。它在故障诊断功能上完 全与PC2000兼容。 K8多功能汽车检测仪是引进国外最先进的汽车专用示 波器技术，再结合威宁达仪器有限公司自行研制开发的金德 K6汽车故障解码器，具备超级九合一功能。其解码部分功能 及操作同K6

金德解码器说明书 概述 一、金德系列解码器产品简介 金德系列解码器是威宁达实业有限公司研制开发的新一代汽车电脑检测维护设备。它主要用 于汽车电子控制系统的故障检测，如燃油喷射控制系统（ECU）、自动变速箱系统、防抱死刹车系 统（ABS）、安全气囊防撞系统（SRS）等。目前该系列产品主要有台式解码器 pc2000 和便携式解 码器 K6 及多功能汽车检测仪 K8。 PC2000 是 PC98 的升级换代产品，它通过在普通的计算机上安装套件，扩展集成了汽车故障 测试、汽车英汉词典、汽车档案管理、汽车维修指导四大功能。 PC2000 套件有两种类型：外置式和内置式。外置 式 PC2000（如右图）有一个独立的主机盒。它通过一 个 9PIN 的通讯接口和电脑连接成为一套整机。内置式 PC2000 是一张解码卡。它可以安装在一些以计算机为 核心的汽保设备上，而且不会影响设备的原有功能，如 四轮定位仪、发动机分析仪、汽车检测线等。PC2000 适用于有固定测试点的各类型汽修厂及汽修 专业人士，特别适合需要购买台式电脑的厂家，这样既可以拥有最新的汽车故障检测系统又可以 利用电脑处理其他事情，实现一机多用。 便携式解码器 K6（如右图）无需与计算机连接，可直 接连接到汽车电脑上进行故障诊断。它在故障诊断功能上完 全与 PC2000 兼容。 K8 多功能汽车检测仪是引进国外最先进的汽车专用示 波器技术，再结合威宁达仪器有限公司自行研制开发的金德 K6 汽车故障解码器，具备超级九合一功能。其解码部分功能 及操作同 K6。 1

金德解码器说明书 概述 二、台式解码器 -PC2000 1、PC2000连接与安装 1)外置式的连接：用PC2000套件内的串行通讯线把PC2000主机和电脑的任一个串行口 连接起来，把外接电源插入PC20O0的电源口上，并用点烟器插头或鳄鱼夹连接到汽车 的电源上。这时C2000主机上的电源指示灯会点亮，说明电源己正常供电 点器插头 2)内置式PC2000的连接：内置PC2000套件内 有一块PC2000卡，它的安装需要打开电脑主 机的上盖，卸下一块扩展封条，把PC200 卡插入到扩展槽中，用螺丝固定即可。内置 式PC2000卡的电源直接由电脑主板供应。 内置式卡与电脑主机的装接示意图

金德解码器说明书 概述 二、台式解码器-PC2000 1、PC2000连接与安装 1) 外置式的连接：用 PC2000 套件内的串行通讯线把 PC2000 主机和电脑的任一个串行口 连接起来，把外接电源插入 PC2000 的电源口上，并用点烟器插头或鳄鱼夹连接到汽车 的电源上。这时 PC2000 主机上的电源指示灯会点亮，说明电源已正常供电。 12V汽车电瓶 电脑主机9PIN端口 串行通讯线端口 串行通讯线 电源延长线 鳄鱼夹 点烟器插头 电脑主机 打印机 专用接头 电脑背面局部图 Kingtec 电脑主机25PIN端口 COM口转接头 Diagnostic System PC2000主机 MITSUBISHI 注：接头含有电源插座的须接上电源延长线。 2) 内置式 PC2000 的连接：内置 PC2000 套件内 有一块 PC2000 卡，它的安装需要打开电脑主 机的上盖，卸下一块扩展封条，把 PC2000 卡插入到扩展槽中，用螺丝固定即可。内置 式 PC2000 卡的电源直接由电脑主板供应。 2
