私立华联学院：《3DS MAX三维动画设计》课程教学资源（案例）编辑多边形练习_编辑多边形－制作伞

1在项视图中创建一星形，星形半径1为62，半径2为55，点数8 2.挤出命令，挤出数量46，分段为 用 3.加[锥化]命令，数量-1，曲线0.85

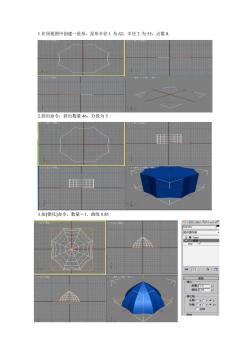

1 在顶视图中创建一星形，星形半径 1 为 62，半径 2 为 55，点数 8. 2.挤出命令，挤出数量 46，分段为 5 3.加[锥化]命令，数量－1，曲线 0.85

4.返回原参数，调节星形圆角半径2为5.7 其类动可强鞋多油选多拉形格式，匀出空路告国选名造。一： 00 6按F4,选择伞的骨架，每一个支架选其中一段，然后点[循环则伞的所有支架被选中。 品0四入

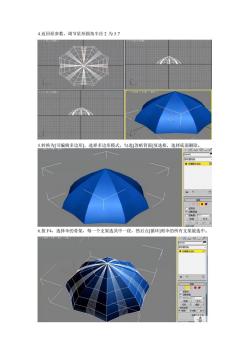

4.返回原参数，调节星形圆角半径 2 为 5.7 5.转换为[可编辑多边形]，选择多边形模式，勾选[忽略背面]复选框，选择底面删除。 6.按 F4，选择伞的骨架，每一个支架选其中一段，然后点[循环]则伞的所有支架被选中

7,确保伞的所有骨架选中状态，点击利用所选内容创建图形]，并点[线性街 8退出当前操作，选择生成的模型，勾选在渲染中启用，在视口中启用两个复选框，厚度0.5， 按F4键退出线框显示。 9.在前视图中，选择伞的支架，在可编辑样条线中，选择线段，选择支架最上面的线段，点 击分离命令

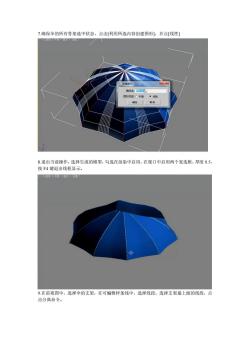

7.确保伞的所有骨架选中状态，点击[利用所选内容创建图形]，并点[线性] 8.退出当前操作，选择生成的模型，勾选在渲染中启用，在视口中启用两个复选框，厚度 0.5， 按 F4 键退出线框显示。 9.在前视图中，选择伞的支架，在可编辑样条线中，选择线段，选择支架最上面的线段，点 击分离命令

10.选择分离的图形，并沿Y轴镜像。 11移到合适位置

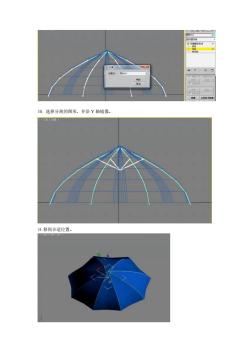

10. 选择分离的图形，并沿 Y 轴镜像。 11.移到合适位置

12.制作手柄，在顶视图创建圆柱体，半径0.5，高150，高度段数65。 + 13.加弯曲命令，弯曲角度180，上限15 拉 限制 14沿Y轴旋转，或镜像

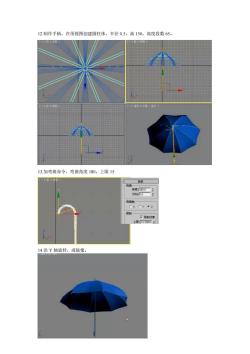

12.制作手柄，在顶视图创建圆柱体，半径 0.5，高 150，高度段数 65。 13.加弯曲命令，弯曲角度 180，上限 15 14.沿 Y 轴旋转，或镜像
