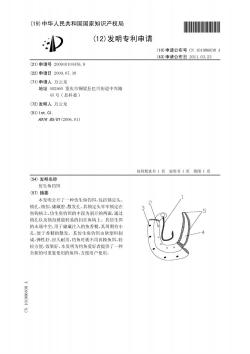

(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号CN101986838A (43)申请公布日2011.03.23 (21)申请号200910104476.9 (22)申请日2009.07.30 (71)申请人万云龙 地址402560重庆市铜梁县巴川街道中兴路 45号（县科委） (72)发明人万云龙 (51)1nt.cl A01K85/01(2006.01) 权利要求书1页说明书1页附图1页 (54)发明名称 仿生鱼钓饵 (57)摘要 本发明公开了一种仿生鱼钓饵，包括锁定头、 锁孔、锁扣、储藏腔、散发孔。其锁定头牢牢锁定在 鱼钩柄上，仿生鱼钓饵的中段为剖开的两面，通过 锁孔以及锁扣就能轻易的扣在鱼钩上。其仿生饵 的末端中空，用于储藏注入的鱼香精，其周围有小 孔，便于香精的散发。其仿生鱼钓饵由软塑料制 成，弹性好、经久耐用，钓鱼时就不用再换鱼饵，轻 松方便，效果好。本发明为钓鱼爱好者提供了一种 全新的可重复使用的鱼饵，方便用户使用。 83886101

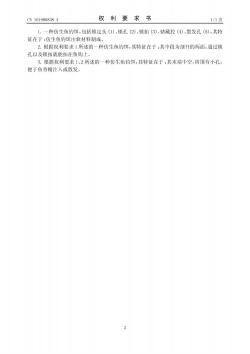

CN101986838A 权利要求书 1/1页 1.一种仿生鱼钓饵，包括锁定头(1)、锁孔(2)、锁扣(3)、储藏腔(4)、散发孔(5)，其特 征在于：仿生鱼钓饵由软材料制成。 2.根据权利要求1所述的一种仿生鱼钓饵，其特征在于：其中段为剖开的两面，通过锁 孔以及锁扣就能扣在鱼钩上。 3.根据权利要求1、2所述的一种仿生鱼钓饵，其特征在于：其末端中空，周围有小孔， 便于鱼香精注入或散发

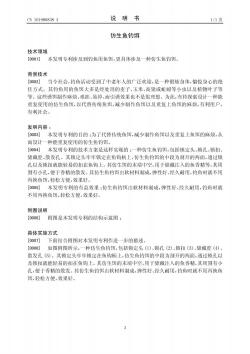

CN101986838A 说明书 1/1页 仿生鱼钓饵 技术领域 [0001]本发明专利涉及到钓鱼用鱼饵，更具体涉及一种仿生鱼钓饵。 背景技术 [0002]当今社会，钓鱼活动受到了中老年人的广泛欢迎，是一种锻炼身体，愉悦身心的绝 佳方式。其钓鱼用的鱼饵大多是经处理的麦子、玉米、高粱或蚯蚓等小虫以及植物叶子等 等。这些诱饵制作麻烦、难挂、易掉、而引诱效果也不是很理想。为此，有待探索设计一种能 重复使用的仿生鱼饵，以代替传统鱼饵，减少制作鱼饵以及重复上鱼饵的麻烦，有利用户， 有利社会。 发明内容： [0003]本发明专利的目的：为了代替传统鱼饵，减少制作鱼饵以及重复上鱼饵的麻烦，从 而设计一种能重复使用的仿生鱼钓饵。 [0004]本发明专利的技术方案是这样实现的：一种仿生鱼钓饵，包括锁定头、锁孔、锁扣、 储藏腔、散发孔。其锁定头牢牢锁定在鱼钩柄上，仿生鱼钓饵的中段为剖开的两面，通过锁 孔以及锁扣就能轻易的扣在鱼钩上。其仿生饵的末端中空，用于储藏注入的鱼香精等，其周 围有小孔，便于香精的散发。其仿生鱼钓饵由软材料制成，弹性好、经久耐用，钓鱼时就不用 再换鱼饵，轻松方便，效果好。 [0005]本发明专利的有益效果：仿生鱼钓饵由软材料制成，弹性好、经久耐用，钓鱼时就 不用再换鱼饵，轻松方便，效果好。 附图说明 [0006]附图是本发明专利的结构示意图： 具体实施方式 [0007]下面结合附图对本发明专利作进一步的描述。 [0008]如图附图所示，一种仿生鱼钓饵，包括锁定头(1)、锁孔(2)、锁扣(3)、储藏腔(4)、 散发孔（⑤）。其锁定头牢牢锁定在鱼钩柄上，仿生鱼钓饵的中段为剖开的两面，通过锁孔以 及锁扣就能轻易的扣在鱼钩上。其仿生饵的末端中空，用于储藏注入的鱼香精，其周围有小 孔，便于香精的散发。其仿生鱼钓饵由软材料制成，弹性好、经久耐用，钓鱼时就不用再换鱼 饵，轻松方便，效果好

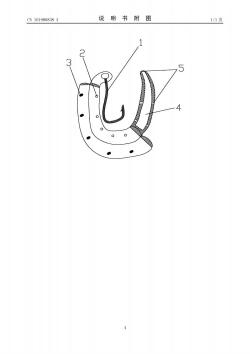

CN101986838A 说明 书附图 1/1页 1 2 3 5 4 ● ● m
