(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号CN102106331A (43)申请公布日2011.06.29 (21)申请号201110035333.4 (22)申请日2011.02.10 (71)申请人周祥 地址215011江苏省苏州市高新区狮山新苑 56幢404室 (72)发明人周祥 (51)1nt.cl. A01K83/00(2006.01) A01K85/01(2006.01) A01K9500(2006.01) 权利要求书1页说明书1页附图1页 (54)发明名称 夜光鱿鱼钩 (57)摘要 本发明公开了一种夜光鱿鱼钩，包括本体、重 坠、钓钩，所述的本体为仿生虾体，所述的本体表 面包裹有夜光仿生纸，所述的夜光仿生纸外表设 置有尼龙网布。该鱿鱼钩既注重视觉仿生效果，又 考虑本体发光效果，得鱼率高、生产成本低，捕捞 能力大。 90120

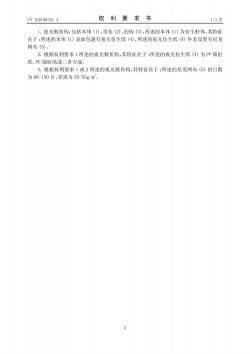

CN102106331A 权利要求书 1/1页 1.夜光鱿鱼钩，包括本体(1)、重坠(2)、钓钩(3)，所述的本体(1)为仿生虾体，其特征 在于：所述的本体(1)表面包裹有夜光仿生纸(4)，所述的夜光仿生纸(4)外表设置有尼龙 网布(5)。 2.根据权利要求1所述的夜光鱿鱼钩，其特征在于：所述的夜光仿生纸(4)为PP镭射 纸、PE镭射纸或二者合成。 3.根据权利要求1或2所述的夜光鱿鱼钩，其特征在于：所述的尼龙网布（⑤）的目数 为60-150目、重量为35-55g/m

CN102106331A 说明书 1/1页 夜光鱿鱼钩 技术领域 [0001]本发明涉及一种鱼钩，特别涉及垂钓鱿鱼的鱼钩。 背景技术 [0002]随着渔洋捕捞业发展，人们对钓鱼器具作了大量改进，以提高生产能力。中国专 利公开的一种鱿鱼钩，公开号C2762538Y,其具有垂钓方便的特点，但其只注重视觉仿生效 果，而未考虑本体发光效果，因此存在得鱼率不高的缺陷。现有技术中的发光鱿鱼钩，在鱿 鱼钩本体中设置发光源，但生产成本高。 发明内容 [0003]本发明提供一种既注重视觉仿生效果，又考虑本体发光效果，生产成本低，得鱼率 高、捕捞能力大的夜光鱿鱼钩。 [0004]本发明的技术方案为：夜光鱿鱼钩，包括本体、重坠、钓钩，所述的本体为仿生虾 体，所述的本体表面包裹有夜光仿生纸，所述的夜光仿生纸外表设置有尼龙网布。 [0005] 所述的夜光仿生纸为PP镭射纸、PE镭射纸或二者合成。 [0006] 所述的尼龙网布的目数为60-150目、重量为35-55g/m。 [0007]众所周知，鱿鱼喜食虾、鱼、蟹等，本发明将夜光鱿鱼钩的本体设计为虾体仿生鱼 饵，尤其是软体仿生鱼饵，辅以发光、重坠、以及一定数量的钓钩，在鱿鱼捕食时，增加仿生 视觉效果和本体发光效果，来提高垂钓得鱼率，增强捕捞鱿鱼的能力：由于采用夜光仿生纸 包裹，生产成本低。 附图说明 [0008] 附图1为本发明具体实施方式的结构示意图。 [0009] 附图2为附图1的A-A向剖视图。 [0010] 图中：1、本体：2、重坠：3、钓钩、4、夜光仿生纸：5、尼龙网布。 具体实施方式 [0011] 下面结合附图对本发明的具体实施方式作进一步的描述： [0012] 实施例1： [0013] 一种夜光鱿鱼钩包括本体1、重坠2、钓钩3，所述的本体1为仿生虾体，用塑料或木 头材质制成，所述的本体1表面包裹有一层夜光仿生纸4，所述的夜光仿生纸外表设置有尼 龙网布5。 [0014]实施例2： [0015] 一种夜光鱿鱼钩包括本体1、重坠2、钓钩3，所述的本体1为仿生虾体，用塑料或木 头材质制成，所述的本体1表面包裹有一层夜光仿生纸4，所述的夜光仿生纸外表设置有尼龙 网布5，所述的夜光仿生纸4为PP镭射纸，所述的尼龙网布的目数为100目、重量为40g/m

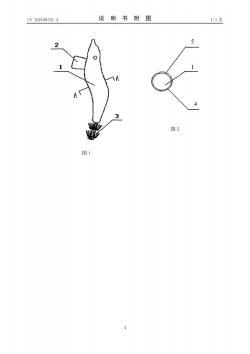

CN102106331A 说明书 附图 1/1页 A 图2 图1
