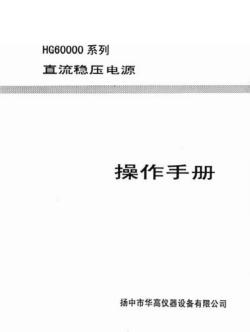

HG60000系列 直流稳压电源 操作手册 扬中市华高仪器设备有限公司

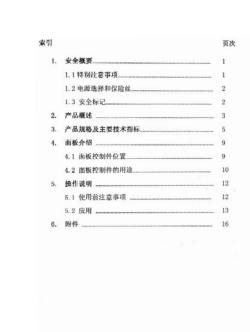

索引 页次 L.安全概要 1 1.1特别注意事项 1.2电源进择和保险丝 2 1.3安全标记 2 2.产品概述 3 3.产品规格及主婴技术指标 5 4.面板介绍 9 4.1面板控制件位置 9 4.2血板控制件的用途 10 5.操作说明 12 5.1使用前注意事项 2 5.2应用 13 6.附件 16

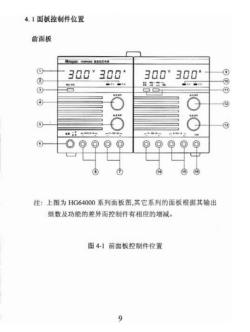

4.1面板控制件位置 前面板 300'3001 300'3001 0 =年= 88“7 6年 o 回回 注：上图为HG64000系列面板图，其它系列的面板根据其输出 组数及功能的差异而控制件有相应的增减。 图4】前面板控制件位置

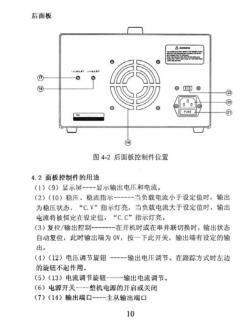

后面板 @ 0p⊙ @ ⊙ 图4-2后面板控制件位置 4.2面板控制件的用途 (1)(9)显示屏--显示输出电压和电流。 (2)(10)稳压、稳流指示-一--一当负载电流小于设定值时，输出 为稳压状态，“C.V”指示灯亮，当负载电流大于设定值时，输出 电流将被恒定在设定值，“C.C”指示灯亮。 (3)复位/输出控制一--一在开机时或在串并联切换时，输出状态 自动复位，此时输出端为V,按一下此开关，输出端有设定的输 出。 (4)(12)电压调节旋钮---输出电压调节。在跟踪方式时左边 的旋钮不起作用。 (5)(13)电流调节旋钮--输出电流调节。 (6)电源开关-一整机电源的开启或关闭 (7)（14)输出端口--主从输出端口 10

(8)(15)输出端口-一附加的输出端口 (1)独立/跟踪控制一两个按键可选择“独立”、“串联”或“并 联”跟踪方式（不适用于HG61000系列）. 两个按键都末按下：为“独立”方式，两组电源可分别控制。 左键按下，右键不按：为“串联”跟踪方式。在此方式下，左边输 出端的正端则自动与右边输出端的负端连接，两组的输出电压完 全由右边控制，此时连接左边输出端负端和右边输出端的正端可 获得0-2倍的额定电压。 两个键都按下：是在“并联”跟踪方式。在此方式下，两组输出 端的相同极性的端子已在内部连接，两组的输出电压都由右边控 制。两组可分别输出，或由右边的输出提供02倍的额定电流输 出. (16)GND端子--一大地和底座接地端子 (17)(18)附加电源的电压调节（仅适用于HG64000系列） (19)冷却风扇-一排出机内热风，避免过热损坏仪器。 (20)电源插座 (21)保险丝座 (22)输入电源选择开关（山用户选订） 11

5.操作说明 5.1使用前注意事项 (1).适用电源 电源电压范围应为220V土10%或110V±10%，电源频率应在 5060Hz之问。并确认仪器后面板的电源设置应符合本地区的电源， 如果不符合，应将该设置转换到合适的位置，并同时根据后面板的 标示更换合适的保险丝。 警告：为避免电击，电源线的接地保护导 体必须接到大地 (2).安装仪器 避免在周围温度超过40℃以上的环境下使用此仪器。仪器前、 后面板为散热风道，为确保仪器的寿命及安全，仪器必须置于通风 良好的地方以利散热。 (3).负载 连接到仪器输出端的负载如有电压，请注意不得超过预设的值， 以防止电流反冲对仪器产生不良影响。 12

5.2应用 (1)限流点的设定 a.首先确定负载需要提供的最大安全电流值。 b.用测试导线暂时将输出端的正极和负极短路。 c,将电压调节旋纽从零开始旋转到C.C灯亮。 d,将电流调节旋钮调到所需要的电流值，此时，限流点（超载保 护)已经设定完成，请勿再旋转电流控制旋钮。， e.撒除输出端的短路导线。 (2)“复位/输出”键的使用 在电源和负载的连接过程中，或是在电源的开启或串联并联操 作时，输出端如果有电压，将可能对负载产生不良的影响，此功能 的设置，可有效的防止不良可能的产生。 本机在开启时或在串联并联操作时，输出瑞将自动置零，按一 下此开关，输出端才有输出。在连接负载的过程中，应在输出端为 零时操作。 (3)恒压/恒流特性 本系列电源具有恒压/恒流自动转换的功能：即当输出电流大于 预定值时，可自动将恒压状态转变为恒流状态。反之，当输出电流 小于预定值时，可自动将恒流状态转变为恒压状态。两种状态分别 由“C.v”指示灯和“C.C”指示灯显示。 (4)独立工作方式的使用 对于HG61000系列，只有一组输出，因此，该系列电源只能工 13

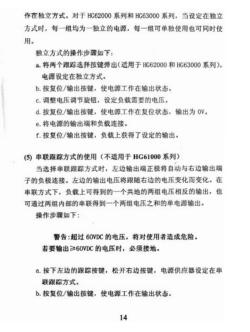

作在独立方式。对于HC62000系列和HG63000系列，当设定在独立 方式时，每一组均为一独立的电源，每一组可单独使用也可同时使 用。 独立方式的操作步骤如下 a,将两个跟踪选择按健弹出（适用于HG62000和HC63000系列）， 电源设定在独立方式。 b.按复位/输出按键，使电源工作在输出状态。 c.调整电压调节旋钮，设定负载需要的电压。 d.按复位/输出按键，使电源工作在复位状态，输出为0V。 e,将电源的输出端和负载连接。 .按复位/输出按键，负载上获得了设定的输出 (⑤串联跟踪方式的使用（不适用于HG61000系列） 当选择串联跟踪方式时，左边输出端正极将自动与右边输出端 子的负极连接。左边的输出电压将跟随右边的电压变化而变化。在 串联方式下，负载上可得到的一个共地的两组电压相反的输出，也 可通过两组内部的串联得到一个两组电压之和的单电源输出。 操作步骤如下： 警告：超过60VDC的电压，将对使用者造成危险. 若要输出≥60VDC的电压时，必须接地。 ā.按下左边的跟踪按键，松开右边按键，电源供应器设定在串 联跟踪方式。 b.按复位/输出按键，使电源工作在输出状态。 14

将左边的电流控制旋钮顺时针旋到底，其最大电流输出将随右 边电流设定值而改变。参考“限流点的设定”设定右边的限流 点（过载保护）， 。使用右边的电压控制旋钮调整所需的输出电压， b.按复位/输出技键，使电源工作在复位状态，输出为0V。 C.如需要获得一个共地的正负电源输出，将电源右边的负端和 负载的地连接，将电源右边的正端和左边的负端分别连接到 负载的正端和负端。 d.如需要获得一个单电源输出，将电源右边的正端和左边的负 端连接到负载。 ©，按复位/输出按锭，负载上获得了设定的输出 (6并联跟踪方式的使用（不适用于HG61000系列） 当选择并联跟踪方式时，两组输出端将在内部并联。此时，负 载上可得到的一个两组电流之和的输出 操作步骤如下： .两个银踪按醒全部按下，电源设定在并联跟踪方式。 b.按复位/输出按键，使电源工作在输出状态。 c.参考“限流点的设定”设定右边的限流点（过载保护）。 d.使用右边的电压控制旋钮调整所需的输出电压。 e.按复位/输出按键，使电源工作在复位状态。 「.将电源右边的输出端连接到负载 g按复位/输出按键，负载上获得了设定的输出。 (7).附加电源的使用（仅适用于HG63000和HG64000系列） 15

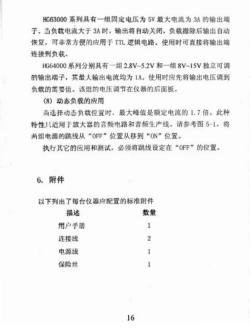

HG63000系列具有一组固定电压为5V最大电流为3A的输出端 子，当负载电流大于3弘时，输出将自动关闭，负载撒除后输出自动 恢复，可非常方便的应用于TTL逻辑电路。使用时可直接将输出端 连接到负载。 HG64000系列分别具有一组2.8V-52V和一组8V-15V独立可词 的输出端子，其最大输出电流均为1A,使用时应先将输出电压调到 负载的需要值。该组的电压调节在仪器的后面板。 (8)动态负载的应用 当选择动态负载位置时，最大峰值是额定电流的1.7倍。此种 特性只通用于放大器的音频电路和音频生产线。请参考图51，将 两组电源的跳线从“OF”位置从移到“ON”位置。 执行其它的应用和测试，必须将跳线设定在“OF”的位置。 6.附件 以下列出了每台仪器应配置的标准附件 描述 数量 用户手册 1 连接线 2 电源线 保险丝 1 6
