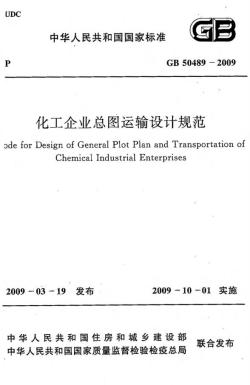

UDCGB中华人民共和国国家标准PGB50489-2009化工企业总图运输设计规范odeforDesignofGeneralPlotPlanandTransportationofChemicalIndustrialEnterprises2009-10-01实施发布2009-03-19中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

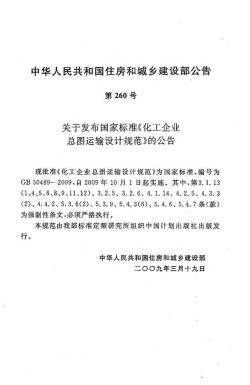

中华人民共和国住房和城乡建设部公告第260号关于发布国家标准《化工企业总图运输设计规范》的公告现批准《化工企业总图运输设计规范》为国家标准，编号为GB50489-2009，自2009年10月1日起实施。其中，第3.1.13(1、4、5、6、8、9、11、12)、3.2.5、3.2.6、4.1.14、4.2.5、4.3.3(2)、4.4.2、5.3.6(2)、5.3.9、5.4.3(6)、5.4.6、5.4.7条（款）为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇九年三月十九日

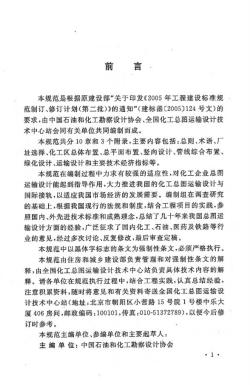

前言，本规范是根据原建设部“关于印发《2005年工程建设标准规范制订、修订计划（第二批）》的通知”（建标函【2005124号文）的要求，由中国石油和化工勘察设计协会、全国化工总图运输设计技术中心站会同有关单位共同编制而成。本规范共分10章和3个附录，主要内容包括：总则、术语、厂址选择、化工区总体布置、总平面布置、竖向设计、管线综合布置、绿化设计、运输设计和主要技术经济指标等。本规范在编制过程中力求有较强的适应性，对化工企业总图运输设计能起到指导作用，大力推进我国的化工总图运输设计与国际接轨，以适应我国市场经济的发展需要。编制组在调查研究的基础上，根据我国现行的法规和制度，结合工程项目的实践，参照国内、外先进技术标准和成熟理念，总结了几十年来我国总图运输设计方面的经验，广泛征求了国内化工、石油、医药及铁路等行业的意见，经过多次讨论、反复修改，最后审查定稿。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由全国化工总图运输设计技术中心站负责具体技术内容的解释。请各单位在规范执行过程中，结合工程实践，认真总结经验，注意积累资料，随时将意见和有关资料寄送全国化工总图运输设计技术中心站（地址：北京市朝阳区小营路15号院1号楼中乐大厦406房间，邮政编码：100101，传真：010-51372789），以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国石油和化工勘察设计协会·1

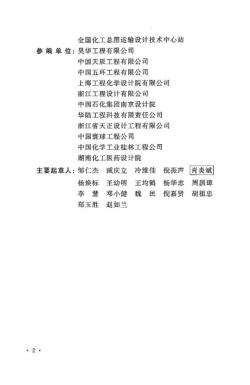

全国化工总图运输设计技术中心站参编单位：昊华工程有限公司中国天辰工程有限公司中国五环工程有限公司上海工程化学设计院有限公司浙江工程设计有限公司中国石化集团南京设计院华陆工程科技有限责任公司浙江省天正设计工程有限公司中国寰球工程公司中国化学工业桂林工程公司湖南化工医药设计院倪振声肖炎斌冷维佳主要起草人：邹仁杰藏庆立杨焕标王幼明王均鹤杨华志周国璋李慧邓小健魏民倪嘉贤胡祖忠郑玉胜赵如兰·2

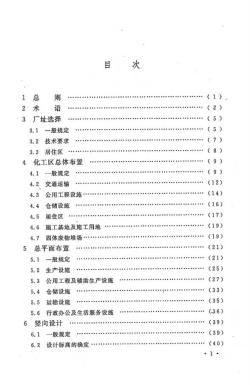

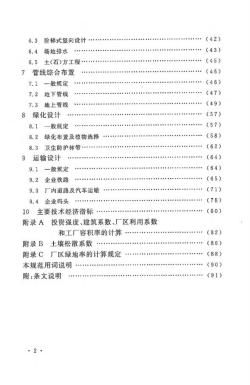

次目则1 总1语(2)2术(5)3厂址选择(5)3.1一般规定(7)3.2技术要求(8)3.3居住区(9)化工区总体布置4(9)4.1一般规定(12)交通运输4.2(14)4.3公用工程设施·(16)4.4仓储设施(17)居住区4.5(19)4.6施工基地及施工用地(19)4.7固体废物堆场·(21)总平面布置5(21)5.1一般规定(25)5.2生产设施(27)公用工程及辅助生产设施5.3(33)5.4仓储设施(35)运输设施5.5(.36)行政办公及生活服务设施5.6(39)竖向设计6(39)6.1一般规定(40)设计标高的确定6.2.1

(42)6.3阶梯式竖向设计(43)6.4场地排水(45)6.5土（石）方工程(46)7管线综合布置(46)7.1一般规定(47)7.2地下管线(49)7.3地上管线(57)8绿化设计(57)8.1一般规定(58)8.2绿化布置及植物选择(62)8.3卫生防护林带(64)9运输设计(64)9.1一般规定(65)9.2企业铁路(71)9.3厂内道路及汽车运输(78)9.4企业码头(80)10主要技术经济指标...投资强度、建筑系数、厂区利用系数附录A(82)和工厂容积率的计算(86)附录B土壤松散系数(88)附录C厂区绿地率的计算规定(90)本规范用词说明(91)附：条文说明2

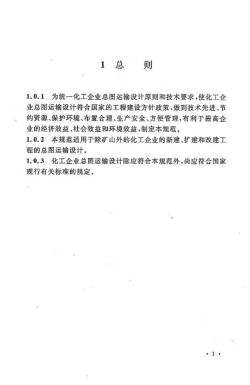

则1总1.0.1为统一化工企业总图运输设计原则和技术要求，使化工企业总图运输设计符合国家的工程建设方针政策，做到技术先进、节约资源、保护环境、布置合理、生产安全、方便管理，有利于提高企业的经济效益、社会效益和环境效益，制定本规范。1.0.2本规范适用于除矿山外的化工企业的新建、扩建和改建工程的总图运输设计。1.0.3化工企业总图运输设计除应符合本规范外，尚应符合国家现行有关标准的规定

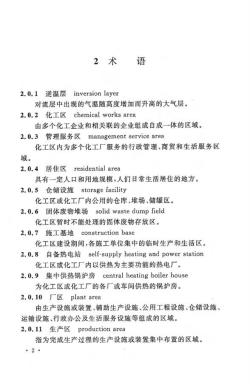

2术语2.0.1逆温层inversionlayer对流层中出现的气温随高度增加而升高的大气层。2.0.2化工区chemicalworksarea由多个化工企业和相关联的企业组成自成一体的区域。2.0.3管理服务区managementservicearea化工区内为多个化工厂服务的行政管理、商贸和生活服务区域。2.0.4居住区residentialarea具有一定人口和用地规模，人们日常生活居住的地方。2.0.5仓储设施storagefacility化工区或化工厂内公用的仓库、堆场、储罐区。2.0.6固体废物堆场solidwastedumpfield化工区暂时不能处理的固体废物存放区。2.0.7施工基地constructionbase化工区建设期间，各施工单位集中的临时生产和生活区。2.0.8自备热电站self-supplyheatingandpowerstation化工区或化工厂内以供热为主要功能的热电厂。2.0.9集中供热锅炉房centralheatingboilerhouse为化工区或化工厂的各厂或车间供热的锅炉房。2.0.10厂区plantarea由生产设施或装置、辅助生产设施、公用工程设施、仓储设施、运输设施、行政办公及生活服务设施等组成的区域。2.0.11生产区productionarea指为完成生产过程的生产设施或装置集中布置的区域。.2

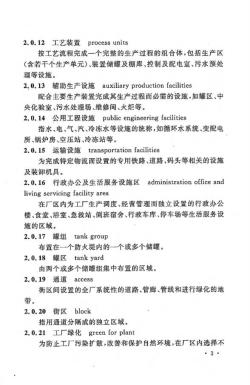

2.0.12工艺装置processunits按工艺流程完成一个完整的生产过程的组合体，包括生产区（含若干个生产单元）、装置储罐及棚库、控制及配电室、污水预处理等设施。2.0.13辅助生产设施auxiliaryproductionfacilities配合主要生产装置完成其生产过程而必需的设施，如罐区、中央化验室、污水处理场、维修间、火炬等。2.0.14公用工程设施publicengineeringfacilities指水、电、气、汽、冷冻水等设施的统称，如循环水系统、变配电所、锅炉房、空压站、冷冻站等。2.0.15运输设施transportationfacilities为完成特定物流而设置的专用铁路、道路、码头等相关的设施及装卸机具。2.0.16行政办公及生活服务设施区administrationofficeandliving servicing facility area在厂区内为工厂生产调度、经营管理而独立设置的行政办公楼、食堂、浴室、急救站、倒班宿舍、行政车库、停车场等生活服务设施的区域。2.0.17罐组tankgroup布置在一个防火堤内的一个或多个储罐。2.0.18罐区tankyard由两个或多个储罐组集中布置的区域。2.0.19通道access街区间设置的全厂系统性的道路、管廊、管线和进行绿化的地带。2.0.20街区block指用通道分隔成的独立区域。2.0.21工厂绿化greenforplant为防止工厂污染扩散，改善和保护自然环境，在厂区内选择不:3

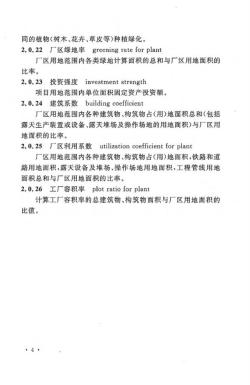

同的植物（树木、花卉、草皮等）种植绿化。2.0.22厂区绿地率greeningrateforplant厂区用地范围内各类绿地计算面积的总和与厂区用地面积的比率。2.0.23投资强度investmentstrength项目用地范围内单位面积固定资产投资额。2.0.24建筑系数buildingcoefficient厂区用地范围内各种建筑物、构筑物占（用）地面积总和（包括露天生产装置或设备、露天堆场及操作场地的用地面积与厂区用地面积的比率。2.0.25厂区利用系数utilizationcoefficientforplant厂区用地范围内各种建筑物、构筑物占（用）地面积，铁路和道路用地面积，露天设备及堆场、操作场地用地面积，工程管线用地面积总和与厂区用地面积的比率。2.0.26工厂容积率plotratioforplant计算工厂容积率的总建筑物、构筑物面积与厂区用地面积的比值
