安徽科技学院：《工程光学》课程教学资源（试卷习题）试卷库（七）

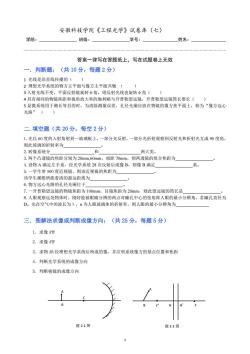

安徽科技学院《工程光学》武卷库（七） 学院： 班级： 学号： 姓名： 答案一律写在答题纸上，写在试题卷上无效 一，判断题：（共10分，每题2分） 1光线是沿直线传播的( 2理想光学系统的物方主平面与像方主平面共轭( 3入射光线不变，平面反射镜旋转中角，则反射光线也旋转中角( 4具有相同的物镜焦距和视角放大率的伽利略与开普勒望远镜，开普勒望远镜筒长要长() 5显微系统用于测长等目的时，为消除测量误差，孔径光阑应放在物镜的像方焦平面上，称为“像方远心 光路”( 二.填空题（共20分，每空2分） 1.光以60度的入射角射到一玻璃板上，一部分光反射，一部分光折射观察到反射光和折射光互成90度角 则此玻璃的折射率为 2.转像系统分 和 两大类 3.两个凸透镜的焦距分别为20mm,60mm,相距70mm,则两透镜的组合焦距为 4.设物A满足左手系，经光学系统28次反射后成像B,则像B满足 系。 5.一学生带500度近视镜，则该近视镜的焦距为 该学生裸退所能看清的最远距离为 6.物方远心光路的孔径光阑位于」 7.一开普勒望远镜的物镜焦距为100mm,目镜焦距为20mm,则此望远镜的筒长是 8.人眼观察远处物体时，刚好能被眼晴分辨的两点对瞳孔中心的张角称人眼的最小分绑角，若瞳孔直径为 D。光在空气中的波长为入，为人眼玻璃体的折射率，则人眼的最小分辨角为 三，图解法求像或判断成像方向：（共25分，每题5分） 1.求像AB 2.求像AB 3.求物4B经理想光学系统后所成的像，并注明系统像方的基点位置和焦距 4.判断光学系统的成像方向 5.判断棱镜的成像方向

安徽科技学院《工程光学》试卷库（七） 学院： 班级： 学号： 姓名： 答案一律写在答题纸上，写在试题卷上无效 1 一．判断题：（共 10 分，每题 2 分） 1 光线是沿直线传播的（ ） 2 理想光学系统的物方主平面与像方主平面共轭 （ ） 3 入射光线不变，平面反射镜旋转φ角，则反射光线也旋转φ角（ ） 4 具有相同的物镜焦距和视角放大率的伽利略与开普勒望远镜，开普勒望远镜筒长要长（ ） 5 显微系统用于测长等目的时，为消除测量误差，孔径光阑应放在物镜的像方焦平面上，称为“像方远心 光路” （ ） 二.填空题（共 20 分，每空 2 分） 1.光以 60 度的入射角射到一玻璃板上，一部分光反射，一部分光折射观察到反射光和折射光互成 90 度角， 则此玻璃的折射率为_________________。 2.转像系统分____________________和___________________两大类。 3.两个凸透镜的焦距分别为 20mm,60mm，相距 70mm，则两透镜的组合焦距为_________________。 4.设物 A 满足左手系，经光学系统 28 次反射后成像 B，则像 B 满足_________________系。 5.一学生带 500 度近视镜，则该近视镜的焦距为_________________。 该学生裸眼所能看清的最远距离为_________________。 6.物方远心光路的孔径光阑位于_________________。 7.一开普勒望远镜的物镜焦距为 100mm，目镜焦距为 20mm，则此望远镜的筒长是_________________。 8.人眼观察远处物体时，刚好能被眼睛分辨的两点对瞳孔中心的张角称人眼的最小分辨角，若瞳孔直径为 D。光在空气中的波长为λ，n 为人眼玻璃体的折射率，则人眼的最小分辨角为_______________ 三．图解法求像或判断成像方向：（共 25 分，每题 5 分） 1．求像 A'B' 2．求像 A'B' 3．求物 AB 经理想光学系统后所成的像，并注明系统像方的基点位置和焦距 4．判断光学系统的成像方向 5. 判断棱镜的成像方向 C A B 题 2-1 图 F' A B H H' F 题 2-2 图

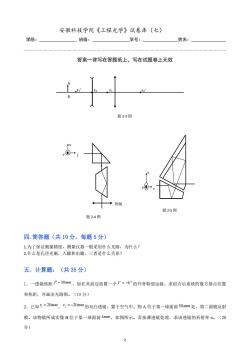

安徽科技学院《工程光学》试卷库（七） 学院： 班级： 学号： 姓名： 答案一律写在答题纸上，写在试题卷上无效 题2-3图 物镜 题2-5图 题2-4图 四.简答题（共10分，每题5分） 1为了保证测量精度，测量仪器一般采用什么光路，为什么？ 2什么是孔径光阑，入瞳和出瞳，三者是什么关系？ 五.计算题：（共35分） 1.一透镜焦距f=30mm,如在其前边放置一个厂=-6的开普勒望远镜，求组合后系统的像方基点位置 和焦距，并画出光路图。(15分) 2.已知=20mm,h=-20mm的双凸透镜，置于空气中。物A位于第一球面前50mm处，第二面镀反射 膜。该物镜所成实像B位于第一球面前5mm,如图所示。若按薄透镜处理，求该透镜的折射率n。(20 分) 2

安徽科技学院《工程光学》试卷库（七） 学院： 班级： 学号： 姓名： 答案一律写在答题纸上，写在试题卷上无效 2 四.简答题（共 10 分，每题 5 分） 1.为了保证测量精度，测量仪器一般采用什么光路，为什么？ 2.什么是孔径光阑，入瞳和出瞳，三者是什么关系？ 五．计算题：（共 35 分） 1．一透镜焦距 f ' 30mm ，如在其前边放置一个 x   6 的开普勒望远镜，求组合后系统的像方基点位置 和焦距，并画出光路图。（15 分） 2．已知r1  20mm，r2  20mm 的双凸透镜，置于空气中。物 A 位于第一球面前50mm 处，第二面镀反射 膜。该物镜所成实像 B 位于第一球面前5mm ，如图所示。若按薄透镜处理，求该透镜的折射率 n。（20 分） F2 题 2-3 图 F1' F1 F2' A B z x y 物镜 题 2-4 图 z x y 题 2-5 图
