石河子大学：《化工原理》课程教学资源（大纲教案）化工原理课程设计任务书（换热器）

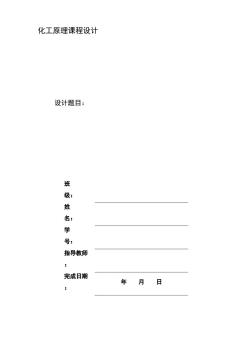

化工原理课程设计 设计题目： 班 级： 姓 名： 学 号： 指导教师 完成日期 年月日

化工原理课程设计 设计题目： 班 级： 姓 名： 学 号： 指导教师 ： 完成日期 ： 年 月 日

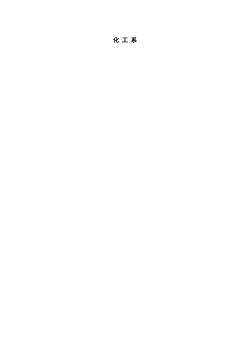

化工系

化 工 系

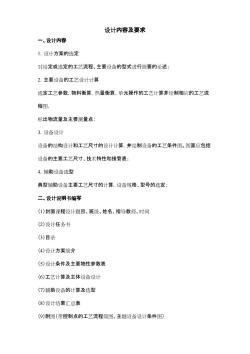

设计内容及要求 一、设计内容 1.设计方案的选定 对给定或选定的工艺流程、主要设备的型式进行简要的论述： 2.主要设备的工艺设计计算 选定工艺参数，物料衡算，热量衡算，单元操作的工艺计算并绘制相应的工艺流 程图。 标出物流量及主要测量点： 3.设备设计 设备的结构设计和工艺尺寸的设计计算，并绘制设备的工艺条件图。图面应包括 设备的主要工艺尺寸、技术特性和接管表： 4.辅助设备选型 典型辅助设备主要工艺尺寸的计算，设备规格、型号的选定 二、设计说明书编写 (①)封面课程设计题目、班级、姓名、指导教师、时间 (2)设计任务书 (3)目录 (4)设计方案简介 (5)设计条件及主要物性参数表 (6)工艺计算及主体设备设计 (7)辅助设备的计算及选型 (8)设计结果汇总表 (9)附图（带控制点的工艺流程简图、主题设备设计条件图）

设计内容及要求 一、设计内容 1．设计方案的选定 对给定或选定的工艺流程、主要设备的型式进行简要的论述； 2．主要设备的工艺设计计算 选定工艺参数，物料衡算，热量衡算，单元操作的工艺计算并绘制相应的工艺流 程图， 标出物流量及主要测量点； 3．设备设计 设备的结构设计和工艺尺寸的设计计算，并绘制设备的工艺条件图。图面应包括 设备的主要工艺尺寸、技术特性和接管表； 4．辅助设备选型 典型辅助设备主要工艺尺寸的计算，设备规格、型号的选定； 二、设计说明书编写 （1）封面课程设计题目、班级、姓名、指导教师、时间 （2）设计任务书 （3）目录 （4）设计方案简介 （5）设计条件及主要物性参数表 （6）工艺计算及主体设备设计 （7）辅助设备的计算及选型 （8）设计结果汇总表 （9）附图（带控制点的工艺流程简图、主题设备设计条件图）

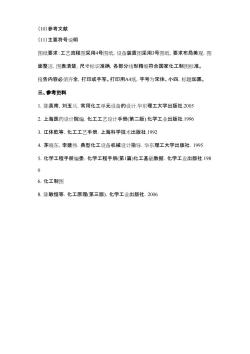

(10)参考文献 (11)主要符号说明 图纸要求：工艺流程图采用4号图纸。设备装置图采用3号图纸，要求布局美观，图 面整洁，图表清楚，尺寸标识准确.各部分线形精细符合国家化工制图标准。 报告内容必须齐全，打印或手写。打印用A4纸，字号为宋体、小四，标题加黑。 三、参考资料 1.陈英南，刘玉兰.常用化工单元设备的设计华东理工大学出版社.2005 2.上海医药设计院编.化工工艺设计手册（第二版）.化学工业出版社.1996 3.江体乾等.化工工艺手册.上海科学技术出版社.1992 4.茅晓东，李建伟.典型化工设备机械设计指导.华东理工大学出版社.1995 5.化学工程手册编委.化学工程手册（第1篇）化工基础数据.化学工业出版社.198 0 6.化工制图 8.陈敏恒等.化工原理（第三版）.化学工业出版社.2006

（10）参考文献 （11）主要符号说明 图纸要求：工艺流程图采用4号图纸，设备装置图采用3号图纸，要求布局美观，图 面整洁，图表清楚，尺寸标识准确，各部分线形精细符合国家化工制图标准。 报告内容必须齐全，打印或手写。打印用A4纸，字号为宋体、小四，标题加黑。 三、参考资料 1．陈英南，刘玉兰．常用化工单元设备的设计.华东理工大学出版社.2005 2．上海医药设计院编．化工工艺设计手册(第二版).化学工业出版社.1996 3．江体乾等．化工工艺手册．上海科学技术出版社.1992 4．茅晓东，李建伟．典型化工设备机械设计指导．华东理工大学出版社．1995 5．化学工程手册编委．化学工程手册(第1篇)化工基础数据．化学工业出版社.198 0 6．化工制图 8．陈敏恒等．化工原理(第三版)．化学工业出版社．2006

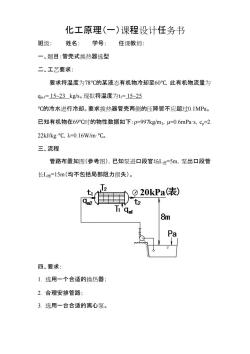

化工原理（一）课程设计任务书 班级：姓名：学号：任课教师： 一、题目：管壳式换热器选型 二、工艺要求： 要求将温度为78℃的某液态有机物冷却至60℃，此有机物流量为 qm=15-23kg/s。现拟将温度为t=1525 C的冷水进行冷却。要求换热器管壳两侧的压降皆不应超过0.1MPa。 已知有机物在69C时的物性数据如下：p=997kgm3,u=0.6mPas,cp=2 22kJ/g℃，2=0.16Wm℃。 三、流程 管路布置如图（参考图），已知泵进口段官场L进=5m,泵出口段管 长L出=15m(均不包括局部阻力损失)。 ⊙20kPa表) 十 8m 四、要求： 1.选用一个合适的换热器： 2.合理安排管路： 3.选用一台合适的离心泵

化工原理（一）课程设计任务书 班级： 姓名： 学号： 任课教师： 一、题目：管壳式换热器选型 二、工艺要求： 要求将温度为78℃的某液态有机物冷却至60℃，此有机物流量为 qm1= 15~23 kg/s。现拟将温度为t1= 15~25 ℃的冷水进行冷却。要求换热器管壳两侧的压降皆不应超过0.1MPa。 已知有机物在69℃时的物性数据如下：ρ=997kg/m3，μ=0.6mPa·s，cp=2. 22kJ/kg·℃，λ=0.16W/m·℃。 三、流程 管路布置如图（参考图），已知泵进口段官场L进=5m，泵出口段管 长L出=15m（均不包括局部阻力损失）。 四、要求： 1. 选用一个合适的换热器； 2. 合理安排管路； 3. 选用一台合适的离心泵
