石河子大学：《计算机网络》课程教学资源（讲稿，打印版）物理层——物理层传输介质和设备总结

名河子大学 物理层 物理层传输介质总结 。 物理层网络设备

名网多大学 网络协议体系结构与设备层次 应用层 FTP,MINE,SMTP, 网关，代理服务器， 表示层 SNMP,Telnet,TFTP 文件传输FTP服务器 高层协议 DHCP,BOOTP,HTTP 域名服务器 会话层 Www服务器 E-Mail邮件服务器 运输层 TCP UDP 网络互连协议 网络层 IP 路由器/拨号访问服务器RAS 数据链路层 LLCMAC 网卡、网际侵贸交换机 传输子网 V.24V.35 MδDEM、转爱器】 物理层 局域网物理层 集线器Hù6入中继器 ISO:OSI TCP/IP 常见设备

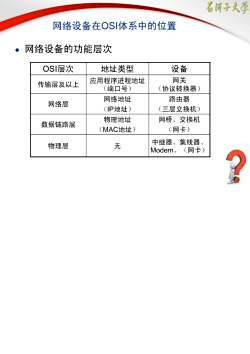

名河子火学 网络设备在OS体系中的位置 。网络设备的功能层次 OS1层次 地址类型 设备 传输层及以上 应用程序进程地址 网关 (端口号) (协议转换器) 网络地址 路由器 网络层 (IP地址) (三层交换机) 物理地址 网桥、交换机 数据链路层 (MAC地址) (网卡) 物理层 无 中继器、集线器 Modem、(网卡)

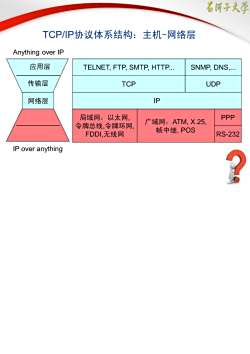

名网多大学 TCP/IP协议体系结构：主机-网络层 Anything over IP 应用层 TELNET,FTP,SMTP,HTTP. SNMP,DNS,.. 传输层 TCP UDP 网络层 P 局域网：以太网 PPP 令牌总线，令牌环网 广域网：ATM,X.25, FDDI,无线网 帧中继，POS RS-232 IP over anything

名闻子火觉 物理层的主要内容 物理层—透明传输位流 物理连接（建立、维护和释放） 顺序化（位同步） ■内同步->自含时钟编码->数/模编码->Modem、PCM 物理传输介质 ■介质传输特性->基带/频带传输信道->多路复用->SDH ■介质接口特性（机械/电气/功能/规程）->物理接口标准规范 故障报告 。服务质量参数

名网多大学 物理传输介质的主要类型 传输媒体 引导性 非引导性 双绞线 同轴电缆 光纤 无线电微波红外线可见光 UTP STP 单模 多模 50Ω752 影响选择媒体的因素：成本、数据速率&带宽、距离

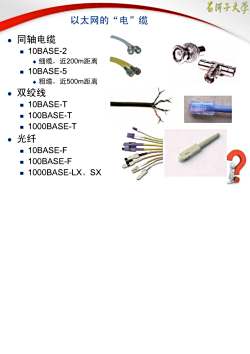

名河子火学 以太网的“电”缆 ·同轴电缆 ■10BASE-2 ◆细缆，近200m距离 ■10BASE-5 ◆粗缆，近500m距离 ·双绞线 ■10BASE-T ■100BASE-T ■1000BASE.T ·光纤 ■10BASE-F ■100BASE-F ■1000BASE-LX、SX

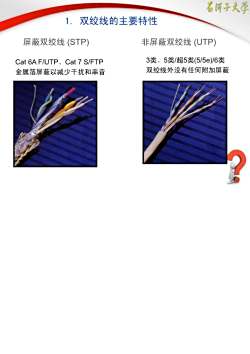

名河多火学 1.双绞线的主要特性 屏蔽双绞线(STP) 非屏蔽双绞线(UTP) Cat6 A F/UTP、Cat7S/FTP 3类、5类/超5类(5/5e)/6类 金属箔屏蔽以减少干扰和串音 双绞线外没有任何附加屏蔽

名河子火学 2.同轴电缆的主要特性 内导体 绝缘层 外屏蔽层 外部保护层 两种导体共享同一根中心轴：铜芯、绝缘层、屏蔽层、塑料外套。 ·同轴电缆的分类 +502,RG-8 基带传输的 电阻（亦称阻抗）： 细缆 +50Ω，RG-58 引导或改变电流的 +752,RG-6/RG-11 能力。 +750,RG-59 宽带传输的 粗缆

名网字大学 。铜缆的施工过程 布放→剪切→剥线→端接→测试验证→验收认证
