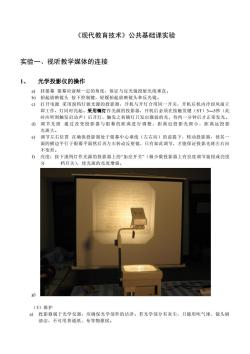

《现代教育技术》公共基础课实验 实验一、视听教学媒体的连接 1、光学投影仪的操作 a)挂银幕银幕应前倾一定的角度，保证与反光镜投射光线垂直. b)抬起放映镜头按下控制健，轻缓拾起放映镜头和反光镜。 ©)打开电源采用溴钨灯做光源的投影器，开机与开灯合用同一开关，开机后机内冷却风扇立 即工作，灯同时亮起。采用镝灯作光源的投影器，开机后必须在按触发健(ST)3一5秒（此 时应听到触发启动声)后开灯，触发之初镝灯只发出微弱的光，待约一分钟后才正常发光。 )调节光斑通过改变投影器与银幕的距离进行调整，距离近投影光斑小，距离远投影 光斑大。 。)调节左右位置在确保投影器处于银幕中心垂线（左右向）的前提下，转动投影器，使其 面的横边平行于银幕平面然后再左右转动反射镜，只有如此调节，才能保证投影光斑左右向 不变形。 )亮度：按下溴钨灯作光源的投影器上的“加亮开关”（极少数投影器上有亮度调节旋钮或亮度 分 档开关)，使光斑的亮度增强。 (3)维护 投影器属于光学仪器，应确保光学部件的洁净。若光学部分有灰尘，只能用吹气球、镜头刷 清洁，不可用普通纸、布等物搽拭

《现代教育技术》公共基础课实验 实验一、视听教学媒体的连接 1、 光学投影仪的操作 a) 挂银幕 银幕应前倾一定的角度，保证与反光镜投射光线垂直。 b) 抬起放映镜头 按下控制键，轻缓抬起放映镜头和反光镜。 c) 打开电源 采用溴钨灯做光源的投影器，开机与开灯合用同一开关，开机后机内冷却风扇立 即工作，灯同时亮起。采用镝灯作光源的投影器，开机后必须在按触发键（ST）3—5秒（此 时应听到触发启动声）后开灯，触发之初镝灯只发出微弱的光，待约一分钟后才正常发光。 d) 调 节光 斑 通过 改变 投影 器与 银幕 的距 离进 行调 整， 距离 近投 影光 斑小 ，距 离远 投 影 光斑大。 e) 调节左右位置 在确保投影器处于银幕中心垂线（左右向）的前提下，转动投影器，使其一 面的横边平行于银幕平面然后再左右转动反射镜，只有如此调节，才能保证投影光斑左右向 不变形。 f) 亮度：按下溴钨灯作光源的投影器上的“加亮开关”（极少数投影器上有亮度调节旋钮或亮度 分 档开关），使光斑的亮度增强。 g) （3）维护 a) 投影器属于光学仪器，应确保光学部件的洁净。若光学部分有灰尘，只能用吹气球、镜头刷 清洁，不可用普通纸、布等物搽拭

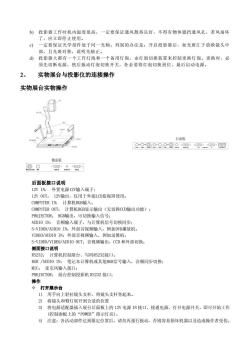

b)投影器工作时机内温度很高，一定要保证通风散热良好，不得有物体遮挡通风孔，若风扇坏 了，应立即停止使用。 ©)一定要保证光学部件处于同一光轴。判别的办法是：开启投影器后，如光斑汇于放映镜头中 部，且光斑对称，说明光轴正。 )投影器大都有一个工作灯泡和一个备用灯泡，由灯泡切换装置来控制更换灯泡。更换时，必 须先切断电源，然后扳动灯泡切换开关，务必要将灯泡切换到位，最后启动电源。 2 实物展台与投影仪的连接操作 实物展台实物操作 后面板 9-9-999g92。.gg 2 后面板接口说明 12VIN:外置电源12V输入端子： 12V0UT:12V输出，仅用于外接LCD监视屏使用： COMPUTER IN:计算机RGB输入 COMPUTER OUT:计算机RGB显示输出（无切换CCD输出功能）： PROJECTOR:RGB输出，可切换输入信号： ADI0IN:音频输入端子，与计算机信号切换同步： S-VIDEO/AUDI0IN:外部音视频输入，例如DVD播放机 VIDEO/AUDI0IN:外部音视频输入，例如录像机： S-VIDEO/VIDEO/.AUDI0OUT:音视频输出，CCD和外部切换 侧面接口说明 RS232:计算机控制展台、写码S232接口： RGB/AUDI0IN:笔记本计算机或其他RGB信号输入，音频同步切换： MTC:麦克风输入接口： PRO,ECT0R:展台控制投影机RS232接口： 操作 令打开展示台 1)用手向上轻拉镜头支杆，将镜头支杆竖起米。 2)将镜头和臂灯展开到合话的位置 3)将电源适配器插入展台后面板上的12V电源IN接口，接通电源，打开电源开关，即可开始工作 (控制面板上的“POWER”"指示灯亮)。 )注意：各活动部件达到限定位置后，请勿再强行扳动，否则容易损坏机器以及造成操作者受伤

b) 投影器工作时机内温度很高，一定要保证通风散热良好，不得有物体遮挡通风孔，若风扇坏 了，应立即停止使用。 c) 一定要保证光学部件处于同一光轴。判别的办法是：开启投影器后，如光斑汇于放映镜头中 部，且光斑对称，说明光轴正。 d) 投影器大都有一个工作灯泡和一个备用灯泡，由灯泡切换装置来控制更换灯泡。更换时，必 须先切断电源，然后扳动灯泡切换开关，务必要将灯泡切换到位，最后启动电源。 2、 实物展台与投影仪的连接操作 实物展台实物操作 后面板接口说明 12V IN： 外置电源12V输入端子； 12V OUT： 12V输出，仅用于外接LCD监视屏使用； COMPUTER IN： 计算机RGB输入； COMPUTER OUT： 计算机RGB显示输出（无切换CCD输出功能）； PROJECTOR： RGB输出，可切换输入信号； AUDIO IN： 音频输入端子，与计算机信号切换同步； S-VIDEO/AUDIO IN：外部音视频输入，例如DVD播放机； VIDEO/AUDIO IN：外部音视频输入，例如录像机； S-VIDEO/VIDEO/AUDIO OUT：音视频输出，CCD 和外部切换； 侧面接口说明 RS232： 计算机控制展台、写码RS232接口； RGB /AUDIO IN： 笔记本计算机或其他RGB信号输入，音频同步切换； MIC： 麦克风输入接口； PROJECTOR： 展台控制投影机 RS232 接口； 操作  打开展示台 1) 用手向上轻拉镜头支杆，将镜头支杆竖起来。 2) 将镜头和臂灯展开到合适的位置 3) 将电源适配器插入展台后面板上的 12V 电源 IN 接口，接通电源，打开电源开关，即可开始工作 (控制面板上的“POWER”指示灯亮)。 4) 注意：各活动部件达到限定位置后，请勿再强行扳动，否则容易损坏机器以及造成操作者受伤

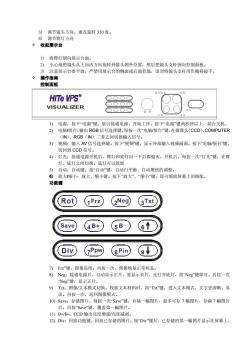

5)调节镜头方向，垂直旋转330度。 6)调节霄灯方间 令收起展示台 1)将臂灯倒向展示台面 动一换把镜头从上向方向旅技镜头外位。然后把镜头支杆向护面板 注意展示台要平放， 严禁用展示台的侧面或后面者地，请勿将镜头支杆用作搬移提手 女操作指南 控制面板 HITe VPS VISUALIZER 88 1)电源：按下“电源”键，展台接通电源，开始工作。按下“电源键两秒钟以上，展台关机。 2)电脑/展台：输出RGB信号选择健.每按一次电脑/展台”键，在摄像头(CCD).COMPUTER ,RGB(IN)三者之间切换输入信号 3)视频：输入AV信号选择键。按下“视须键，显示外部输入视频画面。按下“电脑/展台"键， 切回到CCD信号。 4)灯光：接通电源开机后，臂灯和底灯闪一下后都熄灭。开机后，每按一次“灯光”键，在臂 灯、底灯之间切换。底灯可以投影 自动：自动健。按“自动”健，自动白平衡、自动聚焦的调整 放大馆小：放大、缩小。按下“放大、“缩小健，即可缩放屏靠上的图像。 功能 Rot) (1Frz) 2Neg 3Txt Save 4B+ 5B- 61 Div 7Ppw) Pin) 9 7刀下2键，图像冻结：再按一次，图像恢复正常状态。 8)Neg:接通电源后，自动显示正片，要显示负片，先打开底灯，按Ng”键即可。再按一次 Neg健，显示正片 9)Tx:图像/文本模式切换。投影文本材料时，按“Tx”键，进入文本模式，文字更清晰、易 读。再按一次，返回图像模式。 10)Save:存储图片。每按一次“Save”键，存储一幅图片，最多可存7幅图片，存满7幅图片 后，再按Save"键，覆盖第一幅图片。 1)B+/B- CCD输出亮度增强亮度减弱 12)Dv:回放功能键，回放已存储的图片。按Dv”键后，己存储的第一幅图片显示在屏幕上

5) 调节镜头方向，垂直旋转 330 度。 6) 调节臂灯方向  收起展示台 1) 将臂灯倒向展示台面。 2) 小心地把镜头从上向内方向旋转到镜头朝外位置，然后把镜头支杆倒向控制面板。 3) 注意展示台要平放，严禁用展示台的侧面或后面着地，请勿将镜头支杆用作搬移提手。  操作指南 控制面板 1) 电源：按下“电源”键，展台接通电源，开始工作。按下“电源”键两秒钟以上，展台关机。 2) 电脑/展台：输出 RGB 信号选择键。每按一次“电脑/展台”键，在摄像头（CCD）、COMPUTER （IN）、RGB（IN）三者之间切换输入信号。 3) 视频：输入 AV 信号选择键。按下“视频”键，显示外部输入视频画面。按下“电脑/展台”键， 切回到 CCD 信号。 4) 灯光：接通电源开机后，臂灯和底灯闪一下后都熄灭。开机后，每按一次“灯光”键，在臂 灯、底灯之间切换。底灯可以投影 5) 自动：自动键。按“自动”键，自动白平衡、自动聚焦的调整。 6) 放大/缩小：放大、缩小键。按下“放大”、“缩小”键，即可缩放屏幕上的图像。 功能键 7) Frz”键，图像冻结；再按一次，图像恢复正常状态。 8) Neg：接通电源后，自动显示正片，要显示负片，先打开底灯，按“Neg”键即可。再按一次 “Neg”键，显示正片。 9) Txt：图像/文本模式切换。投影文本材料时，按“Txt”键，进入文本模式，文字更清晰、易 读。再按一次，返回图像模式。 10) Save：存储图片。每按一次“Save”键，存储一幅图片，最多可存 7 幅图片，存满 7 幅图片 后，再按“Save”键，覆盖第一幅图片。 11) B+/B-：CCD 输出亮度增强/亮度减弱。 12) Div：回放功能键，回放已存储的图片。按“Div”键后，已存储的第一幅图片显示在屏幕上

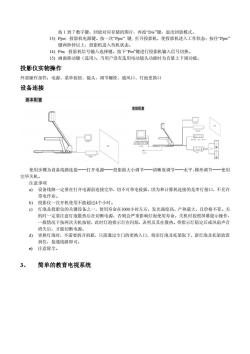

按1到7数字键，回放对应存储的图片，再按Dv健，退出回放模式。 13)Ppw投影机电源键。按一次PpW”键，打开投影机，使投影机进入工作状态：按住Ppw” 健两秒钟以上，投影机进入待机状态。 14)Pi:投影机信号输入选择键。按下Pn”键进行投影机输入信号切换。 15)画面移动键（选用）。当用户没有选用电动镜头功能时为音量上下调功能。 投影仪实物操作 外部操作部件：电源、菜单按钮、镜头、调节螺栓、通风口、灯泡更换口 设备连接 基本配置 高级配置 使用步骤为设备线路连接 打开电源 投影面大小调节 清晰度调节- 水平、梯形调节 使用 完毕关机。 注意事项 )设备线路一定要在打开电源前连接完毕，切不可带电拔插，因为和计算机连接的是串行接口，不允许 带申作业。 b)投影仪一次开机使用不能超过4个小时 ©)灯泡是投影仪的关键设备之一，使用寿命在3000小时左右，发光强度高、产热量大，且价格不菲。关 机时一定要注意灯泡散热后在切断电源，否则会严重影响灯泡使用寿命。关机时按照屏幕提示操作， 一般情况下按两次关机按钮，此时灯泡指示灯在闪烁，表明及其在散热。带指示灯稳定后或风扇声音 消失后，木能切断电源。 )更换灯泡时，不需要拆开机箱，只需通过专门的更换入口，将旧灯泡及托架取下，新灯泡及托架放置 到位 接通线路即可。 e)注意除尘. 简单的教育电视系统

按 1 到 7 数字键，回放对应存储的图片，再按“Div”键，退出回放模式。 13) Ppw: 投影机电源键。按一次“Ppw” 键, 打开投影机，使投影机进入工作状态；按住“Ppw” 键两秒钟以上，投影机进入待机状态。 14) Pin：投影机信号输入选择键。按下“Pin”键进行投影机输入信号切换。 15) 画面移动键（选用）。当用户没有选用电动镜头功能时为音量上下调功能。 投影仪实物操作 外部操作部件：电源、菜单按钮、镜头、调节螺栓、通风口、灯泡更换口 设备连接 使用步骤为设备线路连接——打开电源——投影面大小调节——清晰度调节——水平、梯形调节——使用 完毕关机。 注意事项 a) 设备线路一定要在打开电源前连接完毕，切不可带电拔插，因为和计算机连接的是串行接口，不允许 带电作业。 b) 投影仪一次开机使用不能超过4个小时。 c) 灯泡是投影仪的关键设备之一，使用寿命在3000小时左右，发光强度高、产热量大，且价格不菲。关 机时一定要注意灯泡散热后在切断电源，否则会严重影响灯泡使用寿命。关机时按照屏幕提示操作， 一般情况下按两次关机按钮，此时灯泡指示灯在闪烁，表明及其在散热。带指示灯稳定后或风扇声音 消失后，才能切断电源。 d) 更换灯泡时，不需要拆开机箱，只需通过专门的更换入口，将旧灯泡及托架取下，新灯泡及托架放置 到位，接通线路即可。 e) 注意除尘。 3、 简单的教育电视系统

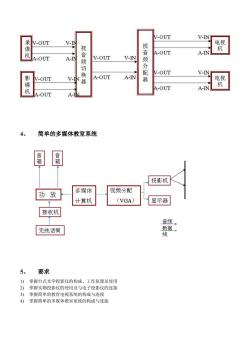

V-OUT V-IN 录 V-OUT V-I 电视 视 机 机 A-OUT A-IN A-OUT A-IN 音频 V-OUT V-IN 频 配 V-OUT V-IN 影 V-OUT V-IN A-OUT 器 A-IN 电视 机 4-0UT A-IN 机 A-OUT A-IN 4、 简单的多媒体教室系统 箱 箱 投影机 功放 多媒体 视频分配 计算机 (VGA) 显示器 接收机 音 无线话简 数据， 5、 要求 1)掌握台式光学投影仪的构成、工作原理及使用 2)掌握实物投影仪的使用及与电子投影仪的连接 3)掌握简单的教育电视系统的构成与连接 4)掌握简单的多媒体教室系统的构成与连接

4、 简单的多媒体教室系统 5、 要求 1) 掌握台式光学投影仪的构成、工作原理及使用 2) 掌握实物投影仪的使用及与电子投影仪的连接 3) 掌握简单的教育电视系统的构成与连接 4) 掌握简单的多媒体教室系统的构成与连接
