三相负载三角形联接电压、电流的测量 (适用专业：机制、海工、建环、工业、热能、轮机) 班别： 学号： 姓名： 成绩 一、实验目的 1.掌握三相负载三角形联接的方法： 2.验证三相负载三角形联接时线、相电压及线、相电流之间的关系： 二、实验内容及步骤 L.实验电路的联接(25分) 按图1联接实验电路（即在实验板上，X连B,Y连C,Z连A,然后ABC三点引出三 根线至三个电流插孔后接电源UVw)。 QS FU ~220V w380v ~220V 图】负载△形联接电路 2.实验数据的测量及实验现象的观察(35分) 调节三相调压器，使其输出线电压为220V,并按表1的内容进行测试，并注意观察负 载平衡与不平衡时各相灯组亮暗程度。 表1实验数据表 测量数据 开灯盏数 线电压=相电压(V)线电流(A)相电流(A) 负截情况 AB相 BC和 CA相UAB 三相平衡 3 三相不平衡 1 2 3 3.实验总结 (1)针对三相平衡负载实验，用线电流的平均值上与相电流的平均值，验证1L=√51p: (8分)

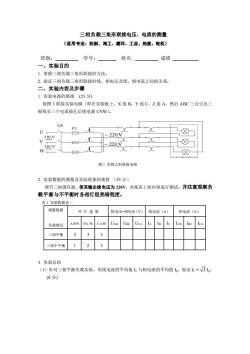

三相负载三角形联接电压、电流的测量 （适用专业：机制、海工、建环、工业、热能、轮机） 班别： 学号： 姓名: 成绩 一、实验目的 1. 掌握三相负载三角形联接的方法； 2. 验证三相负载三角形联接时线、相电压及线、相电流之间的关系； 二、实验内容及步骤 1. 实验电路的联接 (25 分) 按图 1 联接实验电路（即在实验板上，X 连 B，Y 连 C，Z 连 A，然后 ABC 三点引出三 根线至三个电流插孔后接电源 UVW）。 图 1 负载△形联接电路 2. 实验数据的测量及实验现象的观察 （35 分） 调节三相调压器，使其输出线电压为 220V，并按表 1 的内容进行测试，并注意观察负 载平衡与不平衡时各相灯组亮暗程度。 表 1 实验数据表一 测量数据 负载情况 开 灯 盏 数 线电压=相电压（V） 线电流（A） 相电流（A） A-B相 B-C 相 C-A相 UAB UBC UCA IA IB IC IAB IBC ICA 三相平衡 3 3 3 三相不平衡 1 2 3 3. 实验总结 （1）针对三相平衡负载实验，用线电流的平均值 IL 与相电流的平均值 Ip，验证 IL＝ 3 Ip； (8 分) 380V Q S F U 380V ~ 220V ~ 220V

(2)针对三相不平衡负载实验，用线电流的平均值1与相电流的平均值Ip,验证IL≠√31： (8分) (3)不对称负载三角形联接时，负载是否均能正常工作？实验是否能证明你的结论？ (5分) (4)三相负载根据什么条件作星形或三角形连接？(10分) (5)在做本实验时，为什么要通过三相调压器将380V的市电线电压降为220V线电压使 用？(9分)

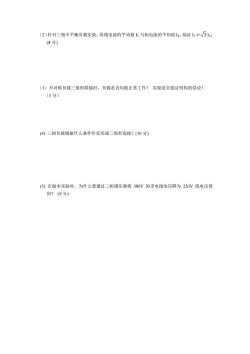

（2）针对三相不平衡负载实验，用线电流的平均值 IL 与相电流的平均值 Ip，验证 IL≠ 3 Ip； (8 分) （3）不对称负载三角形联接时，负载是否均能正常工作？ 实验是否能证明你的结论？ （5 分） (4) 三相负载根据什么条件作星形或三角形连接？(10 分) (5) 在做本实验时，为什么要通过三相调压器将 380V 的市电线电压降为 220V 线电压使 用？ (9 分)
