广东海洋大学：《电工学》课程实验指导（电工电子技术）戴维宁定理技能测试样题

戴维宁定理的验证 (适用专业：机制、海工、建环、工业、热能、轮机) 班别： 学号：一 姓名： 一成绩： 一、实验目的 1.验证戴维宁定理的正确性，加深对该定理的理解： 2.掌握测量有源二端网络等效参数的一般方法。 二、实验内容及步骤 被测有源二端网络如图1所示。 3309 A (m 敢南等效电 12 (a) 图1实验电路 1.用开路电压、短路电流法测定戴维宁等效电路的x和R。(20分) 按图1(a)线路接入稳压电源E和恒流源I,但暂不要接入可变电阻箱R,测量A、B两 端的开路电压x及短路电流I如，并且计算出等效内阻R,分别填入表1中。 表1实验数据表 Ue (V) Isc(m A) Ro=Uoc/Ise ( 2.测量有源二端网络的外特性 按图1()接入可变电阻箱R,按表2所示改变R阻值，测量有源二端网络的外特性。 (20分)

戴维宁定理的验证 （适用专业：机制、海工、建环、工业、热能、轮机） 班别： 学号： 姓名： 成绩： 一、实验目的 1. 验证戴维宁定理的正确性，加深对该定理的理解； 2. 掌握测量有源二端网络等效参数的一般方法。 二、实验内容及步骤 被测有源二端网络如图 1 所示。 图 1 实验电路 1. 用开路电压、短路电流法测定戴维宁等效电路的 UOC 和 RO。（20 分） 按图 1(a)线路接入稳压电源 ES 和恒流源 IS，但暂不要接入可变电阻箱 RL，测量 A、B 两 端的开路电压 UOC 及短路电流 ISC，并且计算出等效内阻 RO，分别填入表 1 中。 表 1 实验数据表一 UOC(V) ISC(m A) RO=UOC/ISC(Ω) 2. 测量有源二端网络的外特性 按图 1(a) 接入可变电阻箱 RL，按表 2 所示改变 RL 阻值，测量有源二端网络的外特性。 （20 分）

表2实验数据表三 R(Q)0100 200300400 500 1K 2K3k U(V) I(m A) 3.验证戴维宁定理 将图1(a)中的稳压电源E,移去，用导线将相应两端连接起来：将恒流源1，移去。此时，A、 B两端的左边电路即相当图1(b)中的R了。按图1(b)所示连接电路，注意直流稳压电 源调到步骤1时所测得的开路电压x。仿照步骤2测其外特性，对戴氏定理进行验证， 相应数据填入表3。(25分) 表3实验数据表三 R(0)01002003004005001K2K3K U(V) I(m A) 三、问答题(15分) L.图1()中所测的开路电压是否就是负载R两端的电压？为什么？(9分) 2.一个二端网络在什么情况下可以做短路实验？(6分)

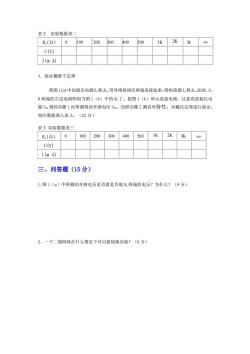

表 2 实验数据表二 RL(Ω) 0 100 200 300 400 500 1K 2K 3k ∞ U(V) I(m A) 3. 验证戴维宁定理 将图1(a)中的稳压电源ES移去,用导线将相应两端连接起来；将恒流源IS移去。此时,A、 B 两端的左边电路即相当图 1（b）中的 RO 了。按图 1（b）所示连接电路，注意直流稳压电 源 UOC 调到步骤 1 时所测得的开路电压 UOC。仿照步骤 2 测其外特性，对戴氏定理进行验证， 相应数据填入表 3。（25 分） 表 3 实验数据表三 RL(Ω) 0 100 200 300 400 500 1K 2K 3K ∞ U(V) I(m A) 三、问答题（15 分） 1.图 1（a）中所测的开路电压是否就是负载 RL 两端的电压？为什么？（9 分） 2．一个二端网络在什么情况下可以做短路实验？（6 分）

四、实验报告（20分) 根据表2和表3，分别绘出曲线，验证戴维宁定理的正确性，并分析产生误 差的原因

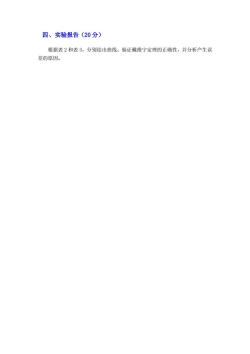

四、实验报告（20 分） 根据表 2 和表 3，分别绘出曲线，验证戴维宁定理的正确性，并分析产生误 差的原因
