西北农林科技大学：《工程地质与水文地质》课程教学资源（课件讲稿，打印版）第十章 工程地质与水文地质勘察

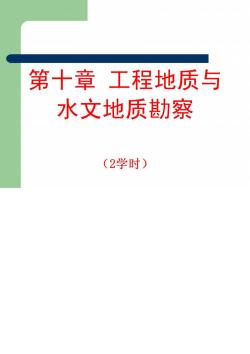

第十章工程地质与 水文地质勘察 (2学时)

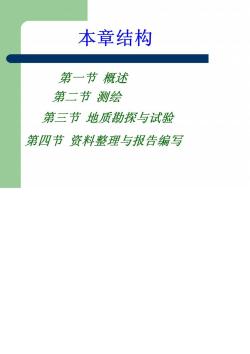

本章结构 第一节概述 第二节测绘 第三节地质勘探与试验 第四节资料整理与报告编写

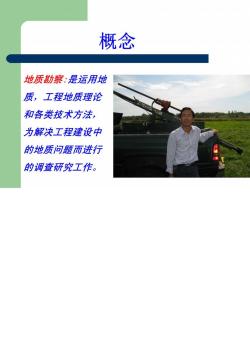

概念 地质勘察：是运用地 质，工程地质理论 和各类技术方法， 为解决工程建设中 的地质问题而进行 的调查研究工作

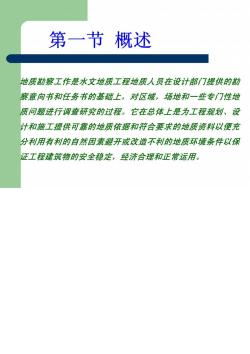

第一节概述 地质勘蔡工作是水文地质工程地质人员在设计部「门提供的勘 察意向书和任务书的基础上，对区域，场地和一些专门性地 质问题进行调查研究的过程。它在总体上是为工程规划、设 计和施工提供可靠的地质依据和符合要求的地质资料以便充 分利用有利的自然因素避开或改造不利的地质环境条件以保 证工程建筑物的安全稳定，经济合理和正常运用

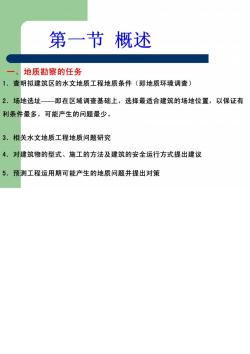

第一节概述 一、 地质勘察的任务 1. 查明拟建筑区的水文地质工程地质条件（即地质环境调查） 2.场地选址一即在区域调查基础上，选择最适合建筑的场地位置，以保证有 利条件最多，可能产生的问题最少。 3.相关水文地质工程地质问题研究 4.对建筑物的型式、施工的方法及建筑的安全运行方式提出建议 5.预测工程运用期可能产生的地质问题并提出对策

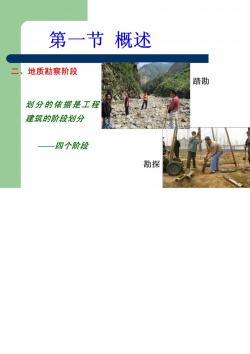

第一节概述 三、 地质勘察阶段 踏勘 划分的依据是工程 建筑的阶段划分 —四个阶段 勘探

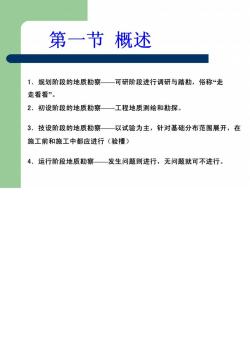

第一节概述 1.规划阶段的地质勘察一可研阶段进行调研与踏勘，俗称“走 走看看”。 2.初设阶段的地质勘察一工程地质测绘和勘探。 3.技设阶段的地质勘察一以试验为主，针对基础分布范围展开，在 施工前和施工中都应进行（验槽） 4.运行阶段地质勘察一发生问题则进行，无问题就可不进行

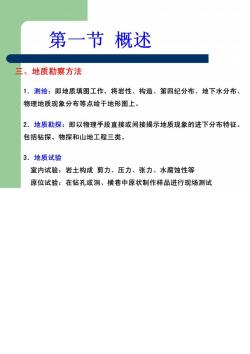

第一节概述 三、地质勘察方法 1.测绘：即地质填图工作，将岩性、构造、第四纪分布、地下水分布、 物理地质现象分布等点绘于地形图上。 2.地质勘探：即以物理手段直接或间接揭示地质现象的进下分布特征。 包括钻探、物探和山地工程三类。 3.地质试验 室内试验：岩土构成剪力、压力、张力、水腐蚀性等 原位试验：在钻孔或洞、横巷中原状作样品进行现场测试

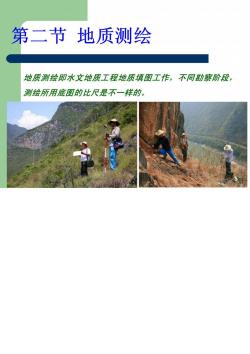

第二节地质测绘 地质测绘即水文地质工程地质填图工作，不同勘察阶段， 测绘所用底图的比尺是不一样的

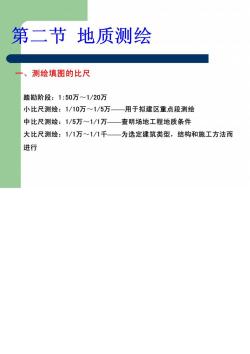

第二节地质测绘 测绘填图的比尺 踏勘阶段：1：50万~1/20万 小比尺测绘：1/10万~1/5万一用于拟建区重点段测绘 中比尺测绘：1/5万~1/1万一查明场地工程地质条件 大比尺测绘：1/1万~1/1千一为选定建筑类型，结构和施工方法而 进行
