第六章 库坝区工程地质问题

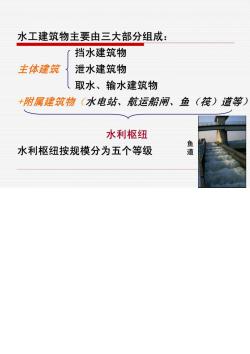

水工建筑物主要由三大部分组成： 挡水建筑物 主体建筑 泄水建筑物 取水、输水建筑物 +附属建筑物（水电站、航运船闸、鱼（筏）道等) 水利枢纽 水利枢纽按规模分为五个等级 道

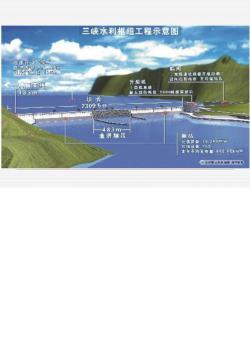

三峡水利枢纽工程示意图 高 升船机 185m 长 2309.5m 483m 港洪坝段 年年约发电量g408m 少江以】二长指银多

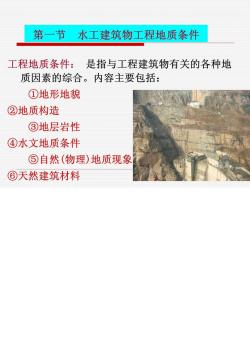

第一节水工建筑物工程地质条件 工程地质条件：是指与工程建筑物有关的各种地 质因素的综合。内容主要包括： ①地形地貌 ②地质构造 ③地层岩性 ④水文地质条件 ⑤自然（物理）地质现象 ⑥天然建筑材料

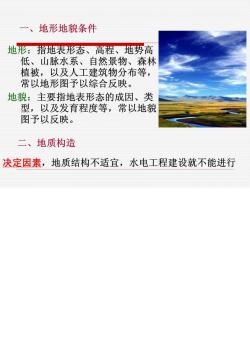

一、地形地貌条件 地形：指地表形态、高程、地势高 低、山脉水系、自然景物、森林 植被，以及人工建筑物分布等， 常以地形图予以综合反映。 地貌：主要指地表形态的成因、类 型，以及发育程度等，常以地貌 图予以反映。 二、地质构造 决定因素，地质结构不适宜，水电工程建设就不能进行

三、地层岩性 两大类坝基，即 岩基（硬基） 土基（软基） 四、水文地质条件 水文地质条件一般包括以下内容： 1.地下水类型 2.含水层与隔水层的组合关系、空间分布规律及特征 3.岩（土）层的水理性质（容水性、给水性、透水性） 4.地下水的运动特征（流向、流速、流量等） 5.地下水动态特征（水位、水温、水质的变化规律） 6.地下水的水质（水的物理、化学性质、水质标准等）

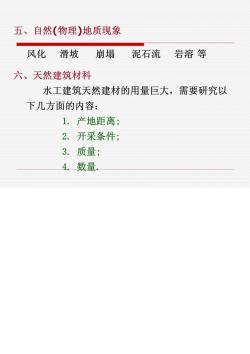

五、自然（物理）地质现象 风化滑坡 崩塌 泥石流岩溶等 六、天然建筑材科 水工建筑天然建材的用量巨大，需要研究以 下几方面的内容： 1.产地距离； 2.开采条件： 3.质量； 4.数量

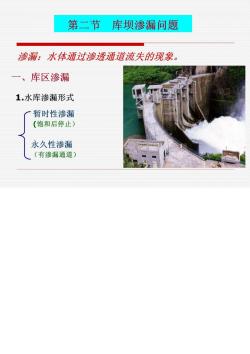

第二节库坝渗漏问题 渗漏：水体通过渗透通道流失的现象。 一、库区渗漏 1.水库渗漏形式 暂时性渗漏 (饱和后停止) 永久性渗漏 (有渗漏通道)

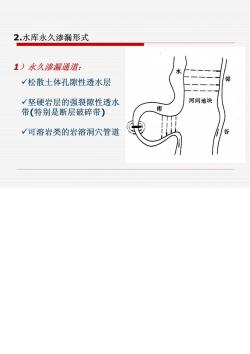

2.水库永久渗漏形式 1)永久渗漏通道： √松散土体孔隙性透水层 √坚硬岩层的强裂隙性透水 河间地块 带（特别是断层破碎带） √可溶岩类的岩溶洞穴管道

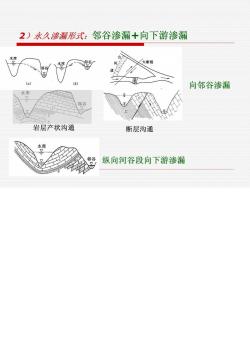

2)永久渗漏形式：邻谷渗漏+向下游渗漏 向邻谷渗漏 水 岩层产状沟通 断层沟通 水库 邻谷纵向河谷段向下游渗漏
