西北农林科技大学：《工程地质与水文地质》课程教学资源（课件讲稿，打印版）第九章 渠道及闸址的工程地质分析

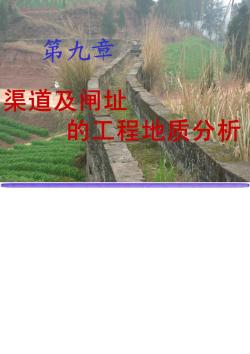

第九章 渠道及闸址 的工程地质分析

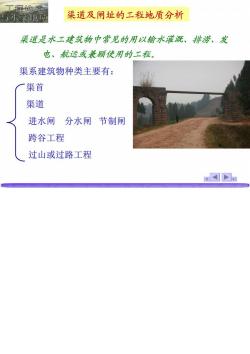

工解地质 写小文地质 渠道及闸址的工程地质分析 渠道是水工建筑物中常见的用以输水灌溉、排涝、发 电、航运或兼顾使用的工程。 渠系建筑物种类主要有： 渠首 渠道 进水闸分水闸节制闸 跨谷工程 过山或过路工程 国

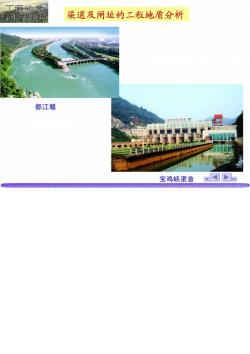

工混地质 水文地质 渠道及闸址的工程地质分析 都江堰 宝鸡峡渠首

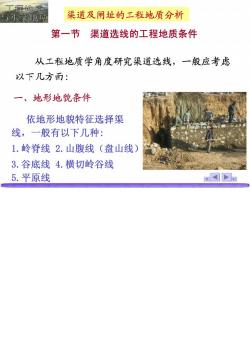

工辉地质 与水文地质 渠道及闸址的工程地质分析 第一节渠道选线的工程地质条件 从工程地质学角度研究渠道选线，一般应考虑 以下几方面： 一、地形地貌条件 依地形地貌特征选择渠 线，一般有以下几种： 1.岭脊线2.山腹线（盘山线) 3.谷底线4.横切岭谷线 5.平原线

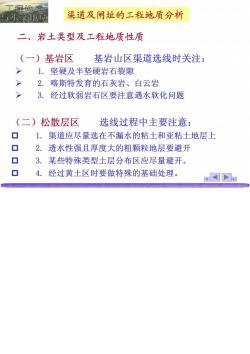

工混地质 司小文地质 渠道及闸址的工程地质分析 二、岩土类型及工程地质性质 (一)基岩区 基岩山区渠道选线时关注： >1.坚硬及半坚硬岩石裂隙 > 2.喀斯特发育的石灰岩、白云岩 >3.经过软弱岩石区要注意遇水软化问题 (二)松散层区 选线过程中主要注意： 口1.渠道应尽量选在不漏水的粘土和亚粘土地层上 口2.透水性强且厚度大的粗颗粒地层要避开 0 3.某些特殊类型土层分布区应尽量避开。 4.经过黄土区时要做特殊的基础处理。 国

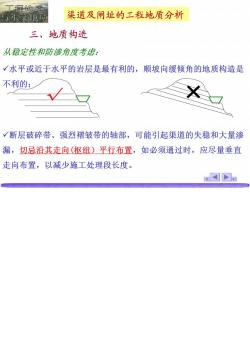

工解地质 与水文地质 渠道及闸址的工程地质分析 三、地质构造 从稳定性和防渗角度考虑： √水平或近于水平的岩层是最有利的，顺坡向缓倾角的地质构造是 不利的： √断层破碎带、强烈褶皱带的轴部，可能引起渠道的失稳和大量渗 漏，切忌沿其走向（枢纽）平行布置，如必须通过时，应尽量垂直 走向布置，以减少施工处理段长度。 国

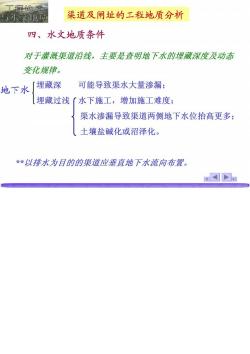

工混地质 可小文地质 渠道及闸址的工程地质分析 四、水文地质条件 对于灌溉渠道沿线，主要是查明地下水的埋藏深度及动态 变化规律。 地下水 「埋藏深 可能导致渠水大量渗漏； 埋藏过浅〔水下施工，增加施工难度； 渠水渗漏导致渠道两侧地下水位抬高更多： 土壤盐碱化或沼泽化。 *以排水为目的的渠道应垂直地下水流向布置。 国

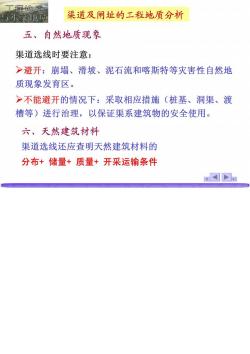

工解地质 亏水文地质 渠道及闸址的工程地质分析 五、自然地质现象 渠道选线时要注意： >避开：崩塌、滑坡、泥石流和喀斯特等灾害性自然地 质现象发育区。 >不能避开的情况下：采取相应措施（桩基、洞渠、渡 槽等)进行治理，以保证渠系建筑物的安全使用。 六、天然建筑材料 渠道选线还应查明天然建筑材料的 分布+储量+质量+开采运输条件 国

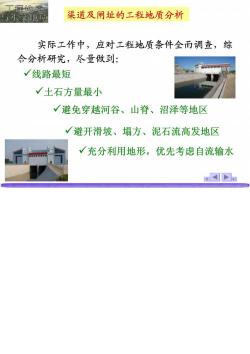

工混地质 可水文地质 渠道及闸址的工程地质分析 实际工作中，应对工程地质条件全面调查，综 合分析研究，尽量做到： √线路最短 √土石方量最小 √避免穿越河谷、山脊、沼泽等地区 √避开滑坡、塌方、泥石流高发地区 √充分利用地形，优先考虑自流输水 国

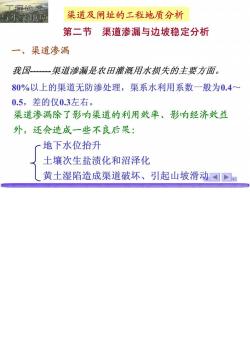

工解地质 与水文文地质 渠道及闸址的工程地质分析 第二节渠道渗漏与边坡稳定分析 一、渠道渗漏 我国--渠道渗漏是农田灌溉用水损失的主要方面。 80%以上的渠道无防渗处理，渠系水利用系数一般为0.4~ 0.5,差的仅0.3左右。 渠道渗漏除了影响渠道的利用效率、影响经济效益 外，还会造成一些不良后果： 地下水位拾升 土壤次生盐渍化和沼泽化 黄土湿陷造成渠道破坏、引起山坡滑动可
