北京化工大学：《化工原理》课程教学资源（教案讲义）蒸馏 6.3 简单蒸馏和平衡蒸馏

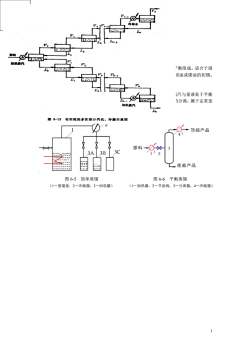

三衡组成。适合于混 原油或煤油的初馏。 汽与釜液处于平衡 的分离，属于定常连 加然燕汽 图6-13有回流的多次部分汽化、冷餐示意图 顶部产品 原料→ 3A 3B 30 底部产品 图6-5简单蒸馏 图6-6平衡蒸馏 (1一蒸馏釜，2一冷凝器，3一回收罐) (1一加热器，2一节流阀，3一分离器，4一冷凝器)

1 6.3 简单蒸馏和平衡蒸馏 本节要求：熟悉平衡蒸馏和简单蒸馏的特点； 一、简单蒸馏 简单蒸馏是一个非定常稳定过程，特点是：塔顶塔底组成不是一对平衡组成。适合于混 合物的粗分离，特别适合于沸点相差较大而分离要求不高的场合，例如原油或煤油的初馏。 二、平衡蒸馏 平衡蒸馏又称闪蒸，是一个连续稳定过程，在恒定温度与压力下，蒸汽与釜液处于平衡 状态，即平衡蒸馏在闪蒸器内通过一次部分汽化使混合液得到一定程度的分离，属于定常连 续操作，适合于大批量生产且物料只需粗分离的场合。 图 6-5 简单蒸馏 图 6-6 平衡蒸馏 （1－蒸馏釜，2－冷凝器，3－回收罐） （1－加热器，2－节流阀，3－分离器，4－冷凝器）
