北京化工大学：《化工原理》课程教学资源（教案讲义）蒸馏 6.6 间歇精馏

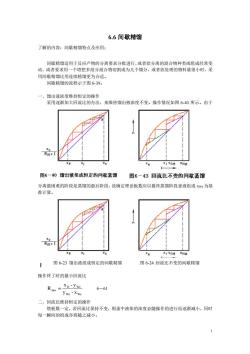

6.6间歇精馏 了解的内容：间歇精馏特点及应用： 间做精馏适用于反应产物的分离要求分批进行，或者欲分离的混合物种类或组成经常变 动，或者要求用一个塔把多组分混合物切割成为几个馏分，或者欲处理的物料量很小时，采 用间歇精偏比用连续精馏更为合适。 间数精馏的流程示于图639。 一、偏出液浓度维持恒定的操作 采用逐渐加大回流比的办法，来维持馏出掖浓度不变。操作情况如图6-40所示。由于 R 图6一40馏出液组成恒定的间歇蒸馏 图6一43回流比不变的间欧蒸馏 分离最困难的阶段是蒸馏的最后阶段，故确定理论板数应以最终蒸馏阶段釜液组成X心为基 准计算。 R+ X E 图6-23馏出液组成恒定的间精馏 图6-24回流比不变的间数精馏 操作终了时的最小回流比 .Xp-ywe Ran=ywe-Xwe 6-61 二、回流比维持恒定的操作 塔板数一定，若回流比保持不变，则釜中液体的浓度必随操作的进行而逐渐减小，同时 每一瞬间的组成亦将随之减小。 1

1 6.6 间歇精馏 了解的内容：间歇精馏特点及应用； 间歇精馏适用于反应产物的分离要求分批进行，或者欲分离的混合物种类或组成经常变 动，或者要求用一个塔把多组分混合物切割成为几个馏分，或者欲处理的物料量很小时，采 用间歇精馏比用连续精馏更为合适。 间歇精馏的流程示于图 6-39。 一、馏出液浓度维持恒定的操作 采用逐渐加大回流比的办法，来维持馏出掖浓度不变。操作情况如图 6-40 所示。由于 分离最困难的阶段是蒸馏的最后阶段，故确定理论板数应以最终蒸馏阶段釜液组成 xW0 为基 准计算。 操作终了时的最小回流比 We We D We min y - x x - y R = 6－61 二、回流比维持恒定的操作 塔板数一定，若回流比保持不变，则釜中液体的浓度必随操作的进行而逐渐减小，同时 每一瞬间的组成亦将随之减小。 图 6-23 馏出液组成恒定的间歇精馏 馏出液组成恒定的间歇精馏 图 6-24 回流比不变的间歇精馏 回流比不变的间歇精馏

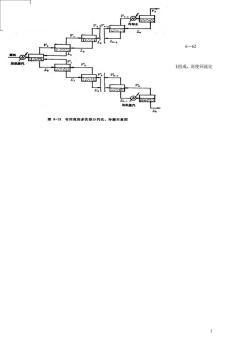

6-62 复组成，而使回流比 8-1有回流的多次部分汽化、示图

2 最小回流比 Rmin，应根据 xD1 计算 Fe F D1 Fe min y - x x - y R = 6－62 式中：yFe——与原料液相平衡的汽相浓度。 实际上，以上两种操作方式常结合使用，即采用分段保持恒定馏出液组成，而使回流比 逐级跃升的办法采进行操作
