佛山科学技术学院：《电路原理》课程教学资源（试卷习题）试卷05

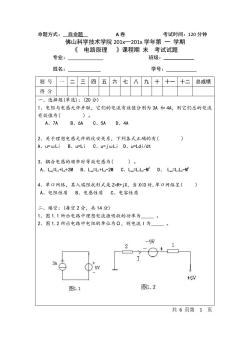

命题方式：自命题 A卷 考试时间：120分钟 佛山科学技术学院201x一201x学年第一学期 《电路原理》课程期未考试试题 专业： 班级： 姓名： 学号： 题号 三 四 五 六 七 八 九 十二 总成绩 得分 一、选择题（单选）：(20分) 1、电阻与电感元件并联，它们的电流有效值分别为3A和4A,则它们总的电流 有效值为( )。 A、TA B、6AC、5AD、4A 2、关于理想电感元件的伏安关系，下列各式正确的有( A、u=wLiB、uLiC、u=jwLi D、uLdi/dt 3、耦合电感的顺串时等效电感为()。 A、LeaL,+L2+2MB、LaL,+L2-2MC、LgLL2-M2D、L=L,L2-M2 4、单口网络，其入端阻抗形式是Z=R+jX,当X<0时，单口网络呈() A、电阻性质B、电感性质C、电容性质 二、填空：（每空2分，共14分) 1、图1.1所示电路中理想电流源吸收的功率为。 2、图1.2所示电路中电阻的单位为Ω，则电流1为。 +6V 图1.1 图1.2 共6页第1页

命题方式： 自命题 A 卷 考试时间：120 分钟 佛山科学技术学院 201x—201x 学年第 一 学期 《 电路原理 》课程期 末 考试试题 专业： 班级：____________ 姓名： 学号： 题 号 一 二 三 四 五 六 七 八 九 十 十一 十二 总成绩 得 分 一、选择题(单选)：(20 分) 1、电阻与电感元件并联，它们的电流有效值分别为 3A 和 4A，则它们总的电流 有效值为( ) 。 A、7A B、6A C、5A D、4A 2、关于理想电感元件的伏安关系，下列各式正确的有( ) A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt 3、耦合电感的顺串时等效电感为( ) 。 A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M 2 D、 Leq=L1L2-M 2 4、单口网络，其入端阻抗形式是 Z=R+jX，当 X<0 时,单口网络呈( ) A、电阻性质 B、电感性质 C、电容性质 二、填空：(每空 2 分，共 14 分) 1、图 1.1 所示电路中理想电流源吸收的功率为 。 2、图 1.2 所示电路中电阻的单位为Ω，则电流 I 为 。 共 6 页第 1 页

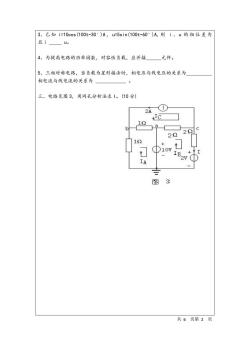

3、已知i=10cos(100t-30·)A,u=5sin(100t-60·)A,则i、u的相位差为 且i_u。 4、为提高电路的功率因数，对容性负载，应并接元件。 5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 相电流与线电流的关系为 三、电路见图3，用网孔分析法求1。(10分) 2A 6 12 + )10V IB 2V IA 图 3 共6页第2页

3、已 知 i=10cos(100t-30 。 )A ， u=5sin(100t-60 。 )A, 则 i 、 u 的 相 位 差 为 且 i u。 4、为提高电路的功率因数，对容性负载，应并接 元件。 5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 相电流与线电流的关系为 。 三、电路见图 3，用网孔分析法求 I。(10 分) 共 6 页第 2 页

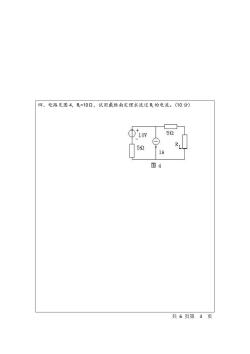

四、电路见图4，R=10Ω，试用戴维南定理求流过R的电流。(10分) 10Y 52 52 1A 图4 共6页第3页

四、电路见图 4，RL=10Ω，试用戴维南定理求流过 RL的电流。(10 分) 共 6 页第 3 页

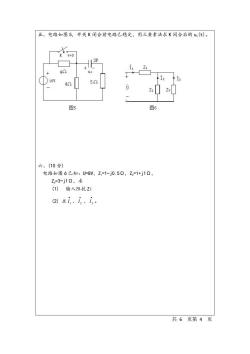

五、电路如图5，开关K闭合前电路已稳定，用三要素法求K闭合后的u.(t)。 t=0 2F + 42 uc i2 10 42 52 z0 图5 图6 六、(10分) 电路如图6已知：U=8V,Z,=1-j0.5Q,Z2=1+j1Q, Z=3-j1Ω，求 (1) 输入阻抗Zi 2)求i、i,、i,。 共6页第4页

五、电路如图 5，开关 K 闭合前电路已稳定，用三要素法求 K 闭合后的 uc(t)。 六、(10 分) 电路如图 6 已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω， Z3=3-j1Ω，求 (1) 输入阻抗 Zi (2) 求 1I 、 2 I 、 3 I 。 共 6 页第 4 页

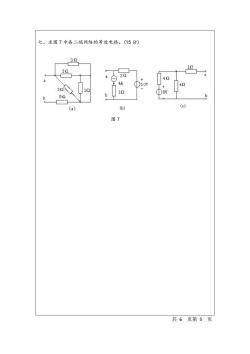

七、求图7中各二端网络的等效电路。(15分) 32 10 30 22 40 a 4A 4 32\ 12 6 ①8 b b 50 (a) (6) (c) 图7 共6页第5页

七、求图 7 中各二端网络的等效电路。(15 分) 图 7 共 6 页第 5 页

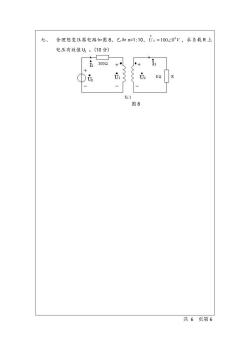

七、 含理想变压器电路如图8，已知n=1:10,Us=100∠0V,求负载R上 电压有效值U2。(10分) i 3002 ●十 ① d 82 5:1 图8 共6页第6

七、 含理想变压器电路如图 8，已知 n=1:10，U S V 0  1000  ，求负载 R 上 电压有效值 U2 。(10 分) 图 8 共 6 页第 6
