佛山科学技术学院：《电路原理》课程教学资源（试卷习题）试卷24

命题方式： 自命题 佛山科学技术学院201X一201X学年第X学期 《 电路原理 》课程期终考试试题 专业、班级： 姓名： 学号： 题号 二 三 四 五 六 八 九 十 十一 十二 总成绩 得分 1、电路如图所示，试分别求出开关$打开及闭合时的等效电阻R。(6分) 2、电路如图所示，已知U,=2V,L1=1A,求电源电压U、(6分) 3、试列出如图电路节点电压方程（不必求解方程）。(6分) ①2A 102 i5Ω 10∠0°V( -j102 共5页第1页

命题方式： 自命题 佛山科学技术学院 201X —201X 学年第 X 学期 《 电路原理 》课程期 终 考试试题 专业、班级： 姓名： 学号： 题 号 一 二 三 四 五 六 七 八 九 十 十一 十二 总成绩 得 分 1、电路如图所示，试分别求出开关 S 打开及闭合时的等效电阻 Rab 。(6 分) a b   1 2 2 1 S 2、电路如图所示, 已知U2  2 V , I 1  1 A ,求电源电压US (6 分) US U2 1 2 R 1 I1 3、试列出如图电路节点电压方程(不必求解方程)。(6 分) 100V 10 j5 + 5 - j2A -j10 L I  共 5 页第 1 页

4、图示正弦交流电路中，各电压表读数均为有效值。已知电压表V,、V,和V,的 读数分别为3V、10V和6V,求电压表读数V。(6分) R 5、图示正弦电路中，已知产o160n,C140,求复阻抗Z和复导纳人 (6分) 6、应用等效变换的方法求图示电路中的11。(8分) 共5页第2页

4、图示正弦交流电路中，各电压表读数均为有效值。已知电压表 V1、V2 和 V3的 读数分别为 3V、10V 和 6V，求电压表读数 V。( 6 分 ) V3 L V1 V2 C R V  5、图示正弦电路中，已知 R=L=160，C 1 =140，求复阻抗 Z 和复导纳 Y。 (6 分) jL C 1  j R   Z,Y 6、应用等效变换的方法求图示电路中的 I L。(8 分) IL RL 2A 2 2 4 4 8V 8V 2A 共 5 页第 2 页

7、试用叠加定理求出图示电路中电压U。(10分) 器 30 712 6A 50 8、 图示电路在1<0时已处于稳态。当1=0时开关由a接至b,则1≥0的uc()。 (12分) b 2Ω 3 32 02μF 共5页第3页

7、试用叠加定理求出图示电路中电压U 。(10 分) 12V 1 6A 3 1 5 U 8、图示电路在t  0时已处于稳态。当t  0 时开关由 a 接至 b，则t  0的 u (t) C 。 (12 分)    + _ _ _ + + 5V 5V 3 2 3 uC a b t  0 0.2μF 共 5 页第 3 页

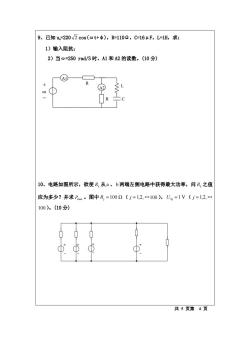

9、 已知u,=220V2cos(wt+中)，R=1102,C=16μF,L=1H,求： 1)输入阻抗： 2)当o=250rad/S时，A1和A2的读数。(10分) A2 R 10、电路如图所示，欲使R从a、b两端左侧电路中获得最大功率，问R之值 应为多少？并求Pnx。图中R=1002（j=1,2,…100),Vs-1V（j=1,2,… 100)。(10分) 共5页第4页

9、已知 us=220 2 cos(ωt+φ)，R=110Ω，C=16μF，L=1H，求： 1）输入阻抗； 2）当ω=250 rad/S 时，A1 和 A2 的读数。(10 分) 10、电路如图所示，欲使 RL 从a 、 b 两端左侧电路中获得最大功率，问 RL 之值 应为多少？并求 Pmax 。图中 Rj  100  （ j  1,2,…100），USj  1 V （ j  1,2,… 100）。(10 分) R1 R2 Rj R3 RL US1 US2 US3 US j   a b .... 共 5 页第 4 页 R L R C ＋ us－ A1 A2

11、 网络N的端口接上一电阻R,问R为何值时，才能使R上的电压为电源 电压U的？(10分) 12 us=6v2 N 12、在图示交流电路中，电流表A,和A2的读数都是5A,问： (1).若Z=Z2,则A的读数是多少？ (2).若Z=R,Z2j⊙L,则A的读数是多少？ (3).若A的读数是0，则Z,和Z2满足什么关系？(10分) zo z1 Z2 ④ 42 共5页第5页

11、网络 N的端口接上一电阻 RL，问 RL为何值时，才能使 RL上的电压为电源 电压US的 3 1 ? (10 分)   1 2   3 1 US  6 V RL a N b 12、在图示交流电路中，电流表 A1和 A2的读数都是 5A，问： （1）．若 Z1=Z2，则 A0的读数是多少？ （2）．若 Z1=R，Z2= jωL，则 A0的读数是多少？ （3）．若 A0的读数是 0，则 Z1和 Z2满足什么关系？(10 分) 共 5 页第 5 页
