《地理信息系统》课程教学资源（文献资料）ArcMap10中文使用教程

使用 ArcMap10 中文教程

使用 ArcMap10 中文教程

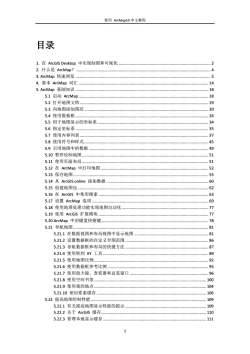

使用ArcMap10中文教程目录1.在ArcGISDesktop中实现制图和可视化22．什么是ArcMap？43.ArcMap快速浏览..54.基本ArcMap词汇...145.ArcMap基础知识....185.1启动ArcMap..185.2打开地图文档.195.3向地图添加图层.205.4使用数据框....265.5用于地图显示的坐标系，.345.6指定坐标系.355.7使用内容列表...375.8使用符号和样式.455.9引用地图中的数据.495.10暂停绘制地图.515.11使用页面布局..515.12在ArcMap中打印地图.525.13保存地图...555.14从ArcGISonline添加数据.605.15创建地图包625.16在ArcGIS中使用搜索.635.17设置ArcMap选项..695.18使用地理处理功能实现地图自动化...775.19使用ArcGIS扩展模块..775.20ArcMap中的键盘快捷键...785.21导航地图.815.21.1在数据视图和布局视图中显示地图.815.21.2设置数据框的自定义全图范围.86.875.21.3导航数据框和布局的快捷方法5.21.4使用转到XY工具.895.21.5使用地图比例925.21.6使用数据框参考比例...955.21.7使用放大镜、查看器和总览窗口.965.21.8使用空间书签..1005.21.9使用我的地点..1045.21.10使用要素缓存..1065.22提高地图绘制性能，1095.22.1有关提高地图显示性能的提示..1095.22.2关于ArcGIS缓存1105.22.3管理本地显示缓存，1111

使用 ArcMap10 中文教程 1 目录 1. 在 ArcGIS Desktop 中实现制图和可视化 . 2 2. 什么是 ArcMap？ . 4 3. ArcMap 快速浏览 . 5 4. 基本 ArcMap 词汇 . 14 5. ArcMap 基础知识 . 18 5.1 启动 ArcMap . 18 5.2 打开地图文档. 19 5.3 向地图添加图层. 20 5.4 使用数据框. 26 5.5 用于地图显示的坐标系. 34 5.6 指定坐标系. 35 5.7 使用内容列表. 37 5.8 使用符号和样式. 45 5.9 引用地图中的数据. 49 5.10 暂停绘制地图. 51 5.11 使用页面布局. 51 5.12 在 ArcMap 中打印地图 . 52 5.13 保存地图. 55 5.14 从 ArcGIS online 添加数据 . 60 5.15 创建地图包. 62 5.16 在 ArcGIS 中使用搜索 . 63 5.17 设置 ArcMap 选项 . 69 5.18 使用地理处理功能实现地图自动化. 77 5.19 使用 ArcGIS 扩展模块 . 77 5.20 ArcMap 中的键盘快捷键. 78 5.21 导航地图. 81 5.21.1 在数据视图和布局视图中显示地图 . 81 5.21.2 设置数据框的自定义全图范围 . 86 5.21.3 导航数据框和布局的快捷方法 . 87 5.21.4 使用转到 XY 工具. 89 5.21.5 使用地图比例. 92 5.21.6 使用数据框参考比例. 95 5.21.7 使用放大镜、查看器和总览窗口 . 96 5.21.8 使用空间书签. 100 5.21.9 使用我的地点. 104 5.21.10 使用要素缓存. 106 5.22 提高地图绘制性能. 109 5.22.1 有关提高地图显示性能的提示 . 109 5.22.2 关于 ArcGIS 缓存. 110 5.22.3 管理本地显示缓存. 111

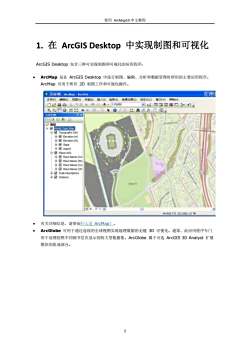

使用ArcMap10中文教程1.在ArcGIS Desktop 中实现制图和可视化ArcGISDesktop包含三种可实现制图和可视化的应用程序：ArcMap是在ArcGISDesktop中进行制图、编辑、分析和数据管理时所用的主要应用程序。ArcMap可用于所有2D制图工作和可视化操作。口数无标题ArcMap·Arclnfo文件（(F）编辑（E）视取(V)书签（6）插入(I）选择（S）地理处理(G)自定义（C）口(W）帮助（H)口日eX0~+-10000M大团口Q国用食童日·团品回国内容列装X08婚图world Topo.MaaTopogaphic infoElevaton (m)Elevation()SopeAspectPlacesInfoPlaceNames (Co甲PlaceNames (StePlace Nsmes(Co雨PlaceNasmnes(CtScaleDescripticrsCrstionsAreaH口心491928.7722211052/117*有关详细信息，请参阅什么是ArcMap？。ArcGlobe可用于通过连续的全球视图实现地理数据的无缝3D可视化。通常，此应用程序专门用于处理按照不同细节层次显示的特大型数据集。ArcGlobe属于可选ArcGIS3DAnalyst扩展模块的组成部分。2

使用 ArcMap10 中文教程 2 1. 在 ArcGIS Desktop 中实现制图和可视化 ArcGIS Desktop 包含三种可实现制图和可视化的应用程序：  ArcMap 是在 ArcGIS Desktop 中进行制图、编辑、分析和数据管理时所用的主要应用程序。 ArcMap 可用于所有 2D 制图工作和可视化操作。  有关详细信息，请参阅什么是 ArcMap？。  ArcGlobe 可用于通过连续的全球视图实现地理数据的无缝 3D 可视化。通常，此应用程序专门 用于处理按照不同细节层次显示的特大型数据集。ArcGlobe 属于可选 ArcGIS 3D Analyst 扩展 模块的组成部分

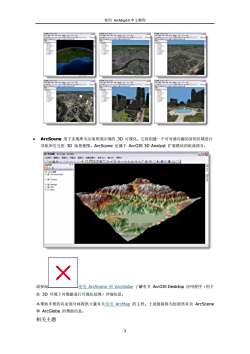

使用ArcMap10中文教程ArcScene用于实现所关注场景或区域的3D可视化。它将创建一个可对感兴趣的封闭区域进行导航和交互的3D场景视图。ArcScene也属于ArcGIS3DAnalyst扩展模块的组成部分。C光标国SA口区文净力编精选纯经处格宝义口第口卷OaMPDAABRXo4a529OoOBinhadX请参阅使用ArcScene和ArcGlobe了解有关ArcGISDesktop应用程序（用于在3D环境下对数据进行可视化处理）详细信息。本帮助手册的其余部分将提供大量有关使用ArcMap的文档。上述链接将为您提供有关ArcScene和ArcGlobe的帮助信息。相关主题m

使用 ArcMap10 中文教程 3  ArcScene 用于实现所关注场景或区域的 3D 可视化。它将创建一个可对感兴趣的封闭区域进行 导航和交互的 3D 场景视图。ArcScene 也属于 ArcGIS 3D Analyst 扩展模块的组成部分。 请参阅 使用 ArcScene 和 ArcGlobe 了解有关 ArcGIS Desktop 应用程序（用于 在 3D 环境下对数据进行可视化处理）详细信息。 本帮助手册的其余部分将提供大量有关使用 ArcMap 的文档。上述链接将为您提供有关 ArcScene 和 ArcGlobe 的帮助信息。 相关主题

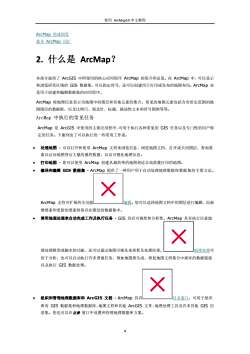

使用ArcMap10中文教程ArcMap快速浏览基本ArcMap词汇2.什么是ArcMap？本部分提供了ArcGIS中所使用的核心应用程序ArcMap的简介和总览。在ArcMap中，可以显示和浏览研究区域的GIS数据集，可以指定符号，还可以创建用于打印或发布的地图布局。ArcMap也是用于创建和编辑数据集的应用程序。ArcMap将地理信息表示为地图中的图层和其他元素的集合。常见的地图元素包括含有给定范围的地图图层的数据框，以及比例尺、指北针、标题、描述性文本和符号图例等等。ArcMap中执行的常见任务ArcMap是ArcGIS中使用的主要应用程序，可用于执行各种常见的GIS任务以及专门性的用户特定的任务。下面列出了可以执行的一些常用工作流：处理地图－可以打开和使用ArcMap文档来浏览信息、浏览地图文档、打开或关闭图层、查询要·素以访问地图背后大量的属性数据，以及可视化地理信息。·打印地图-您可以使用ArcMap创建从最简单的地图到适合高质量打印的地图。。编译和编辑GIS数据集-ArcMap提供了一种用户用于自动处理地理数据库数据集的主要方法。XArcMap支持可扩展的全功能编辑。您可以选择地图文档中的图层进行编辑，而新增要素和更新的要素将保存在图层的数据集中·使用地理处理来自动完成工作及执行任务-GIS具有可视性和分析性。ArcMap具有执行任意地X地理处理可理处理模型或脚本的功能，还可以通过地图可视化来查看及处理结果用于分析，也可以自动执行许多普通任务，例如地图册生成、修复地图文档集合中损坏的数据链接以及执行GIS数据处理。X·组织和管理地理数据库和ArcGIS文档-ArcMap具有目录窗口，可用于组织所有GIS数据集和地理数据库、地图文档和其他ArcGIS文件、地理处理工具及许多其他GIS信息集。您也可以在目录窗口中设置和管理地理数据库方案。4

使用 ArcMap10 中文教程 4 ArcMap 快速浏览 基本 ArcMap 词汇 2. 什么是 ArcMap？ 本部分提供了 ArcGIS 中所使用的核心应用程序 ArcMap 的简介和总览。在 ArcMap 中，可以显示 和浏览研究区域的 GIS 数据集，可以指定符号，还可以创建用于打印或发布的地图布局。ArcMap 也 是用于创建和编辑数据集的应用程序。 ArcMap 将地理信息表示为地图中的图层和其他元素的集合。常见的地图元素包括含有给定范围的地 图图层的数据框，以及比例尺、指北针、标题、描述性文本和符号图例等等。 ArcMap 中执行的常见任务 ArcMap 是 ArcGIS 中使用的主要应用程序，可用于执行各种常见的 GIS 任务以及专门性的用户特 定的任务。下面列出了可以执行的一些常用工作流：  处理地图 - 可以打开和使用 ArcMap 文档来浏览信息、浏览地图文档、打开或关闭图层、查询要 素以访问地图背后大量的属性数据，以及可视化地理信息。  打印地图 - 您可以使用 ArcMap 创建从最简单的地图到适合高质量打印的地图。  编译和编辑 GIS 数据集 - ArcMap 提供了一种用户用于自动处理地理数据库数据集的主要方法。 ArcMap 支持可扩展的全功能 编辑。您可以选择地图文档中的图层进行编辑，而新 增要素和更新的要素将保存在图层的数据集中。  使用地理处理来自动完成工作及执行任务 - GIS 具有可视性和分析性。ArcMap 具有执行任意地 理处理模型或脚本的功能，还可以通过地图可视化来查看及处理结果。 地理处理可 用于分析，也可以自动执行许多普通任务，例如地图册生成、修复地图文档集合中损坏的数据链接 以及执行 GIS 数据处理。  组织和管理地理数据库和 ArcGIS 文档 - ArcMap 具有 目录窗口，可用于组织 所有 GIS 数据集和地理数据库、地图文档和其他 ArcGIS 文件、地理处理工具及许多其他 GIS 信 息集。您也可以在目录 窗口中设置和管理地理数据库方案

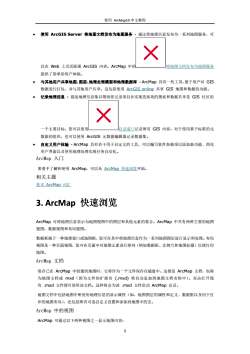

使用ArcMap10中文教程使用ArcGISServer将地图文档发布为地图服务务－通过将地理信息发布为一系列地图服务，可X以在Web上灵活展现ArcGIS内容。ArcMap中的将地图文档发布为地图服务提供了简单的用户体验。与其他用户共享地图、图层、地理处理模型和地理数据库-ArcMap具有一些工具，便于用户对GIS数据进行打包，并与其他用户共享。这包括使用ArcGISonline共享GIS地图和数据的功能。记录地理信息-描述地理信息集以帮助您记录项目并实现更高效的搜索和数据共享是GIS社区的X一个主要目标。您可以使用目录窗口记录所有GIS内容。对于使用基于标准的元数据的组织，也可以使用ArcGIS元数据编辑器记录数据集。·自定义用户体验-ArcMap具有若干用于自定义的工具，可以编写软件加载项以添加新功能、简化用户界面以及使用地理处理实现任务自动化。ArcMap入门要着手了解和使用ArcMap，可以从ArcMap快速浏览开始。相关主题基本ArcMap词汇3.ArcMap快速浏览ArcMap可将地理信息表示为地图视图中的图层和其他元素的集合。ArcMap中共有两种主要的地图视图：数据视图和布局视图。数据框属于一种地理窗口或地图框，您可在其中将地理信息作为一系列地图图层进行显示和处理。布局视图是一种页面视图，您可在页面中对地图元素进行排列（例如数据框、比例尺和地图标题）以便打印地图。ArcMap文档保存已在ArcMap中创建的地图时，它将作为一个文件保存在磁盘中。这便是ArcMap文档，也称为地图文档或mxd（因为文件的扩展名（.mxd）将自动追加到地图文档名称中）。双击打开现有.mxd文件便可使用该文档。这样将会为该.mxd文件启动ArcMap会话。地图文档中包括地图中所使用地理信息的显示属性（如，地图图层的属性和定义、数据框以及用于打印的地图布局），还包括所有可选自定义设置和添加到地图中的宏。ArcMap中的视图ArcMap可通过以下两种视图之一显示地图内容：5

使用 ArcMap10 中文教程 5  使用 ArcGIS Server 将地图文档发布为地图服务 - 通过将地理信息发布为一系列地图服务，可 以在 Web 上灵活展现 ArcGIS 内容。ArcMap 中的 将地图文档发布为地图服务 提供了简单的用户体验。  与其他用户共享地图、图层、地理处理模型和地理数据库 - ArcMap 具有一些工具，便于用户对 GIS 数据进行打包，并与其他用户共享。这包括使用 ArcGIS online 共享 GIS 地图和数据的功能。  记录地理信息 - 描述地理信息集以帮助您记录项目并实现更高效的搜索和数据共享是 GIS 社区的 一个主要目标。您可以使用 目录窗口记录所有 GIS 内容。对于使用基于标准的元 数据的组织，也可以使用 ArcGIS 元数据编辑器记录数据集。  自定义用户体验 - ArcMap 具有若干用于自定义的工具，可以编写软件加载项以添加新功能、简化 用户界面以及使用地理处理实现任务自动化。 ArcMap 入门 要着手了解和使用 ArcMap，可以从 ArcMap 快速浏览开始。 相关主题 基本 ArcMap 词汇 3. ArcMap 快速浏览 ArcMap 可将地理信息表示为地图视图中的图层和其他元素的集合。ArcMap 中共有两种主要的地图 视图：数据视图和布局视图。 数据框属于一种地理窗口或地图框，您可在其中将地理信息作为一系列地图图层进行显示和处理。布局 视图是一种页面视图，您可在页面中对地图元素进行排列（例如数据框、比例尺和地图标题）以便打印 地图。 ArcMap 文档 保存已在 ArcMap 中创建的地图时，它将作为一个文件保存在磁盘中。这便是 ArcMap 文档，也称 为地图文档或 mxd（因为文件的扩展名 (.mxd) 将自动追加到地图文档名称中）。双击打开现 有 .mxd 文件便可使用该文档。这样将会为该 .mxd 文件启动 ArcMap 会话。 地图文档中包括地图中所使用地理信息的显示属性（如，地图图层的属性和定义、数据框以及用于打 印的地图布局），还包括所有可选自定义设置和添加到地图中的宏。 ArcMap 中的视图 ArcMap 可通过以下两种视图之一显示地图内容：

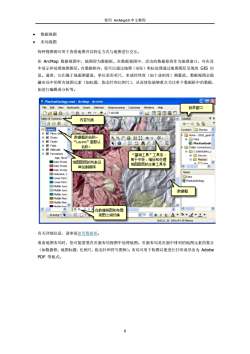

使用ArcMap10中文教程数据视图布局视图每种视图都可用于查看地图并以特定方式与地图进行交互。在ArcMap数据视图中，地图即为数据框。在数据视图中，活动的数据框将作为地理窗口，可在其中显示和处理地图图层。在数据框内，您可以通过地理（实际）坐标处理通过地图图层呈现的GIS信息。通常，它们属于地面测量值，单位采用英尺、米或经纬度（如十进制度）测量值。数据视图会隐藏布局中的所有地图元素（如标题、指北针和比例尺），从而使您能够重点关注单个数据框中的数据，如进行编辑或分析等。房回风&PlacitasGeology.mxd-ArcMap-ArclnfoFileEdit Vew Bockmarks Insert Selection Geoprocessing CustomizeWindows Help目录窗口口日eX5+1:40.000天团口9XTable OfContentsCatalog内容列表"务OO中·会BLayersALocation:PlacitasJMnorGeHome-USGS_geolc数据框的名称。Rivers#0O国田DataFauts“Layers”是默认AOOmN老ROPlacitasGeolFolds名称。Folder CornectiorsNHilshadeC:idataldataFormations“基础工具”工具条Devore.Age; Strat用于平移、缩放和处理0PlacitasEarlyProtel地图图层的列表及VPnns地图图层的主要工具条EartyProtor52其绘制顺序EarlyProtelNameHolocene,DataLowerPerrPlacRasGeologyLowerPerrMiddleJuraMiddleJura数据框Middle JuraMiddle PleisMiddlePleisMiddlePrnt,1L02在数据视图和布局M10BIUA----DrawingR口-视图之间切换369211.383901643.95Meters有关详细信息，请参阅使用数据框。准备地图布局时，您可能需要在页面布局视图中处理地图。页面布局是页面中排列的地图元素的集合（如数据框、地图标题、比例尺、指北针和符号图例）。布局可用于构图以便进行打印或导出为AdobePDF等格式。6

使用 ArcMap10 中文教程 6  数据视图  布局视图 每种视图都可用于查看地图并以特定方式与地图进行交互。 在 ArcMap 数据视图中，地图即为数据框。在数据视图中，活动的数据框将作为地理窗口，可在其 中显示和处理地图图层。在数据框内，您可以通过地理（实际）坐标处理通过地图图层呈现的 GIS 信 息。通常，它们属于地面测量值，单位采用英尺、米或经纬度（如十进制度）测量值。数据视图会隐 藏布局中的所有地图元素（如标题、指北针和比例尺），从而使您能够重点关注单个数据框中的数据， 如进行编辑或分析等。 有关详细信息，请参阅使用数据框。 准备地图布局时，您可能需要在页面布局视图中处理地图。页面布局是页面中排列的地图元素的集合 （如数据框、地图标题、比例尺、指北针和符号图例）。布局可用于构图以便进行打印或导出为 Adobe PDF 等格式

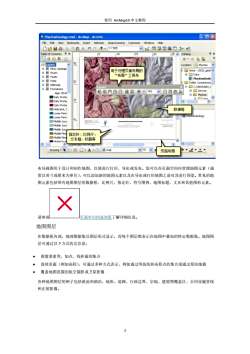

使用ArcMap10中文教程回区PlacitasGeology.mxd-ArcMap-ArclnfoFiloEdtViewBockmarksInsert SelectionGeoprocessngCustomizeWndowsHelpE日o5吃xne+.17505R国a团国4XTableof ContentsX11011525catalog1203ER中·中仓会3BLayersLALocation:PlacitasMnorGeologic用于处理页面布局的Home-USGS_geolcRivers田Data“布局”工具条FautsPlacitasGeoleFolds##FolderConnectionsHilshadeCidataidataFormationsEDevore88图用用#国166#店Age; StratBPlacitasEarlyProtelVFanatEarly ProtorSEartyProtelHolocene,数据框Lower PerrPlactasGeolbogyLowerPermMiddleJura+Middle JuraMiddleJuMiddlePleis指北针、比例尺、MiddlePleis文本框、标题等MitdleDent2M10DrawingO-AKArial页面布局布局视图用于设计和创作地图，以便进行打印、导出或发布。您可以在页面空间内管理地图元素（通常以英寸或厘米为单位），可以添加新的地图元素以及在导出或打印地图之前对其进行预览。常见的地图元素包括带有地图图层的数据框、比例尺、指北针、符号图例、地图标题、文本和其他图形元素。X请参阅页面布局快速浏览了解详细信息。地图图层在数据框内部，地理数据集以图层形式显示，而每个图层都表示在地图中叠加的特定数据集。地图图层可通过以下方式传达信息：离散要素类，如点、线和面的集合连续表面（例如高程），可通过多种方式表示，例如通过等值线和高程点的集合或通过晕渣地貌.覆盖地图范围的航空摄影或卫星影像各种地图图层的例子包括溪流和湖泊、地形、道路、行政边界、宗地、建筑物覆盖区、公用设施管线和正射影像。7

使用 ArcMap10 中文教程 7 布局视图用于设计和创作地图，以便进行打印、导出或发布。您可以在页面空间内管理地图元素（通 常以英寸或厘米为单位），可以添加新的地图元素以及在导出或打印地图之前对其进行预览。常见的地 图元素包括带有地图图层的数据框、比例尺、指北针、符号图例、地图标题、文本和其他图形元素。 请参阅 页面布局快速浏览了解详细信息。 地图图层 在数据框内部，地理数据集以图层形式显示，而每个图层都表示在地图中叠加的特定数据集。地图图 层可通过以下方式传达信息：  离散要素类，如点、线和面的集合  连续表面（例如高程），可通过多种方式表示，例如通过等值线和高程点的集合或通过晕渲地貌  覆盖地图范围的航空摄影或卫星影像 各种地图图层的例子包括溪流和湖泊、地形、道路、行政边界、宗地、建筑物覆盖区、公用设施管线 和正射影像

使用ArcMap10中文教程HamiltionCo_scales.mxd-ArcMap-ArclnfoFileEdtViewBookmarks Insert Selection Geoprocessing CustomizeWindowsHeb日国8XC+·19.018M大团0国日国美造国ROTabie Of ContentsIX20EHamilton County包含名为“Roads9k”图国日k层的地图显示。B图9k国Annotation9kD四RoadsgkRepresentatioInterstateU.S.HighwayStateRoadMajorRoadMinorRoadSubdivisionRoeE126oads91M.Rall除表示地理信息外，每个图层的地图符号、颜色和标注还有助于描述地图中的对象。通过与各数据框中显示的图层交互，可以对各要素进行查询和查看其属性、执行分析操作、编辑要素以及将新要素添加到各个数据集中。图层不会存储实际的地理数据。而是需要引用数据集，例如要素类、图像以及格网等。以此方式引用数据可使地图中的图层自动呈现GIS数据库中的最新信息。要在ArcMap中指定各个地图图层的属性（例如地图符号和标注规则），可在内容列表中右键单击图层，然后单击属性或者直接双击图层名称。X要了解有关图层的详细信息，请参阅地图图层快速浏览。内容列表内容列表中将列出地图上的所有图层并显示各图层中要素所代表的内容。每个图层旁边的复选框可指示其显示当前处于打开状态还是关闭状态。内容列表中的图层顺序决定着各图层在数据框中的绘制顺序。地图的内容列表有助于管理地图图层的显示顺序和符号分配，还有助于设置各地图图层的显示和其他属性。典型的地图中在内容列表底部附近会放置影像或terrain基础（例如晕渣地貌或高程等值线）。下面是底图面要素，再然后是顶层附近的线要素和点要素，最后是文本标注以及其他参考信息。8

使用 ArcMap10 中文教程 8 除表示地理信息外，每个图层的地图符号、颜色和标注还有助于描述地图中的对象。通过与各数据框 中显示的图层交互，可以对各要素进行查询和查看其属性、执行分析操作、编辑要素以及将新要素添 加到各个数据集中。 图层不会存储实际的地理数据。而是需要引用数据集，例如要素类、图像以及格网等。以此方式引用 数据可使地图中的图层自动呈现 GIS 数据库中的最新信息。 要在 ArcMap 中指定各个地图图层的属性（例如地图符号和标注规则），可在内容列表中右键单击图 层，然后单击属性或者直接双击图层名称。 要了解有关图层的详细信息，请参阅 地图图层快速浏览。 内容列表 内容列表中将列出地图上的所有图层并显示各图层中要素所代表的内容。每个图层旁边的复选框可指 示其显示当前处于打开状态还是关闭状态。内容列表中的图层顺序决定着各图层在数据框中的绘制顺 序。 地图的内容列表有助于管理地图图层的显示顺序和符号分配，还有助于设置各地图图层的显示和其他 属性。 典型的地图中在内容列表底部附近会放置影像或 terrain 基础（例如晕渲地貌或高程等值线）。下面 是底图面要素，再然后是顶层附近的线要素和点要素，最后是文本标注以及其他参考信息

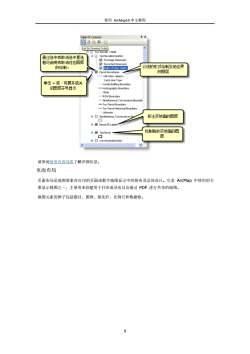

使用ArcMap10中文教程Table Of ContertsPXH00ELst By Orawing OrdeTax Parcels Carto Line Type单击+或-可展开或关Condo Bulding Boundary闭图层符号显示Hydrography BoundaryOtherROwBoundarySimultaneous ConveyanceBoundar—Tax Parcel Boundary*++ Tax ParcelHistorical BoundaryUrknown标注宗地面的图层□ simultaneous Conveyances BOParcel IDLabeks绘制税收宗地面的图TaxParcel层口CorveyanceDivision74请参阅使用内容列表了解详细信息。页面布局页面布局是地图要素在打印的页面或数字地图显示中的排布及总体设计。它是ArcMap中使用的主要显示视图之一，主要用来创建用于打印或导出以及通过PDF进行共享的地图。地图元素的例子包括题目、图例、指北针、比例尺和数据框。9

使用 ArcMap10 中文教程 9 请参阅使用内容列表了解详细信息。 页面布局 页面布局是地图要素在打印的页面或数字地图显示中的排布及总体设计。它是 ArcMap 中使用的主 要显示视图之一，主要用来创建用于打印或导出以及通过 PDF 进行共享的地图。 地图元素的例子包括题目、图例、指北针、比例尺和数据框
